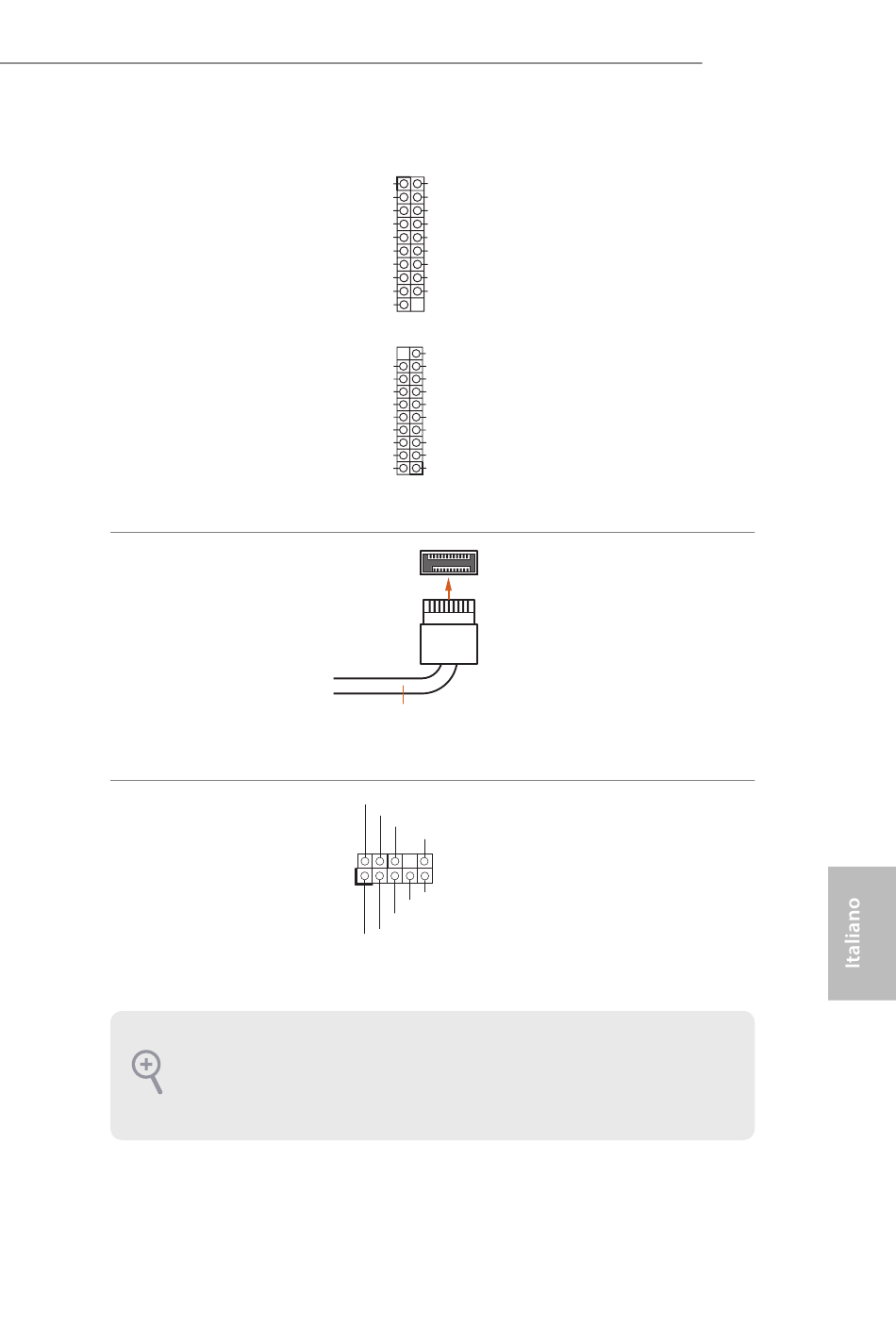

Header USB 3.2 Gen1
(19 pin USB3_6_7)
(vedere pag. 1, n. 10)
(USB3_8_9 a 19 pin)
(vedere pag. 1, n. 9)
Connettore USB 3.2 Gen2
tipo C pannello anteriore
(USB31_TC_2 a 20 pin)
(vedere pag. 1, n. 12)
Header audio pannello
anteriore
(HD_AUDIO1 a 9 pin)
(vedere pag. 1, n. 34)
L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo
chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel
nostro manuale e nel manuale dello chassis per installare il sistema.
1
Dummy IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND
IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
IntA_PB_SSTX- GND
GND IntA_PA_SSRX+
IntA_PB_SSRX+ IntA_PA_SSRX-
IntA_PB_SSRX-
V Vbus
Vbus V
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX-
IntA_PA_SSRX+ GND
IntA_PB_SSTX-
GND
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
USB Type-C Cable
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Ci sono due connettori su questa
scheda madre. Ciascun header
USB 3.2 Gen1 può supportare due
porte.
È presente un connettore USB 3.2
Gen2 tipo C pannello anteriore
su questa scheda madre. Questo
connettore viene utilizzato per il
collegamento di un modulo USB
3.2 Gen2 per porte USB 3.2 Gen2
supplementari.
Questo header serve a collegare i
dispositivi audio al pannello audio
anteriore.
