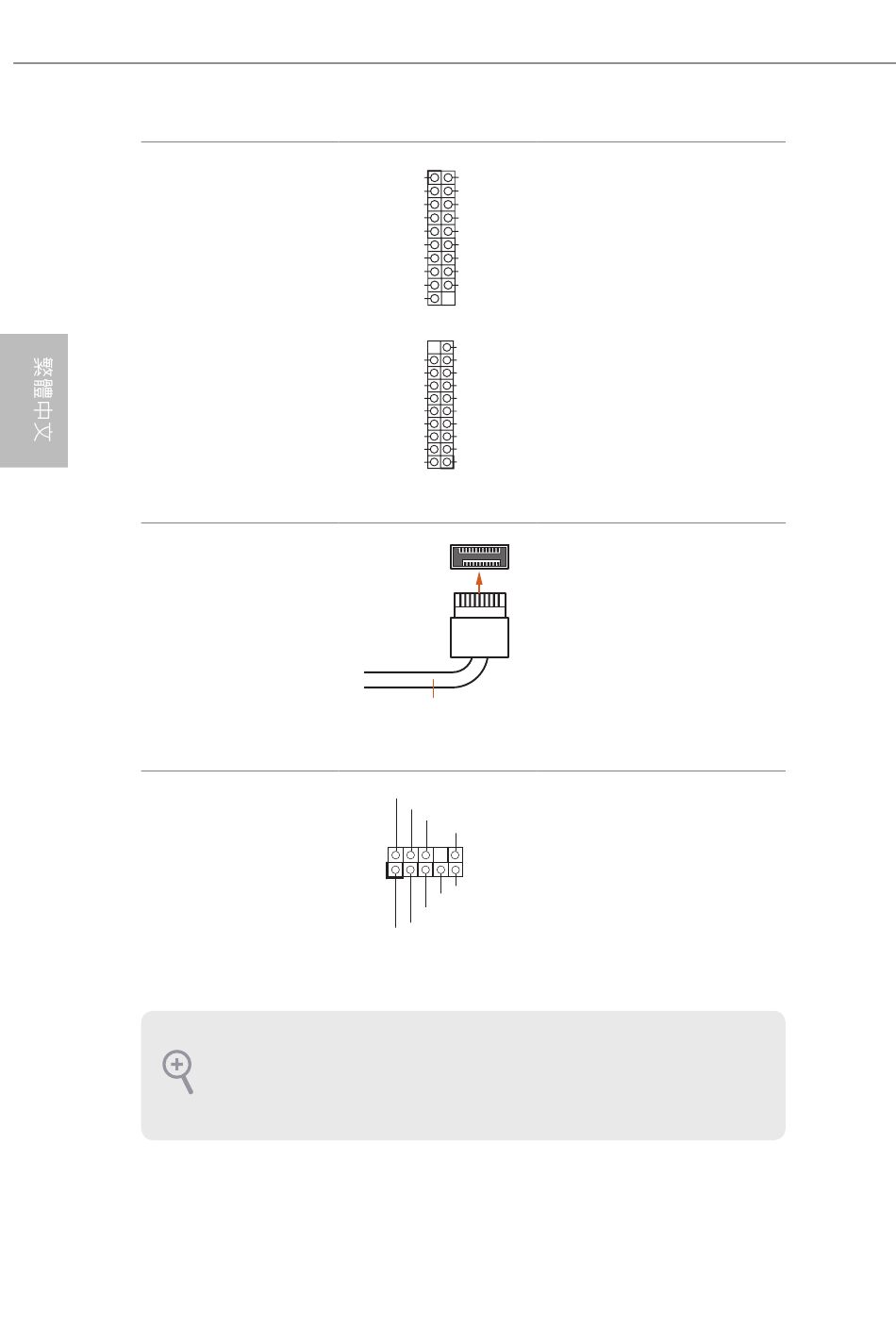

ASROCK Z490 Taichi Handbuch Seite 238

USB 3.2 Gen1 排針
(19-pin USB3_6_7)
（請參閱第 1 頁，編號
10）
(19-pin USB3_8_9)
（請參閱第 1 頁，編號
9）
前面板 C 類型 USB 3.2
Gen2 排針
(20-pin USB31_TC_2)
（請參閱第 1 頁，編號
12）
前面板音訊排針
(9-pin HD_AUDIO1)
（請參閱第 1 頁，編號
34）
高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援
HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
234 234
1
Dummy IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
IntA_PB_SSTX- GND
GND IntA_PA_SSRX+
IntA_PB_SSRX+ IntA_PA_SSRX-
IntA_PB_SSRX-
V Vbus
Vbus V
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
IntA_PA_SSRX+ GND
GND IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
USB Type-C Cable
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
本主機板上含有兩組排針。各
USB 3.2 Gen1 排針皆可支援兩
個連接埠。
本主機板具有一個前面板 C 類
型 USB 3.2 Gen2 排針。此排針
用於連接 USB 3.2 Gen2 模組，
以提供額外的 USB 3.2 Gen2 連
接埠。
本排針適用於連接音訊裝置至
前面板音訊。
