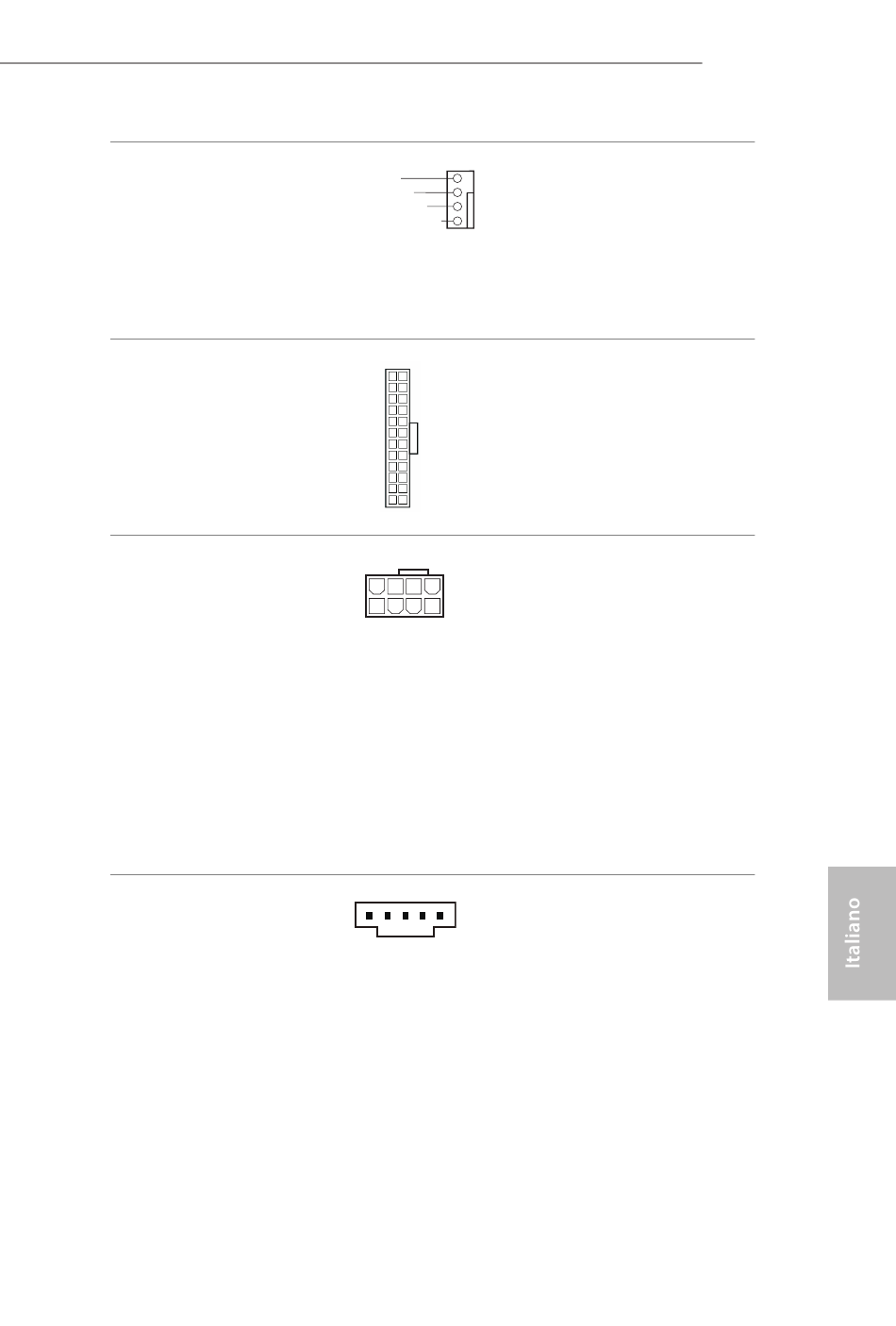

Connettore ventola CPU /
pompa dell'acqua
(CPU_FAN2/WP_3A a
4 pin)
(vedere pag. 1, n. 4)
Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 8)
Connettore di
alimentazione ATX da
12 V
(ATX12V1 a 8 pin)
(vedere pag. 1, n. 1)
(ATX12V2 a 8 pin)
(vedere pag. 1, n. 2)
Connettori Thunderbolt
AIC
(TB1 5-pin)
(vedere pag. 1, n. 33)
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
12 24
1 13
8 5
4 1
Questa scheda madre è dotata
4
di un connettore per la ventola
3
2
della CPU con raffreddamento
1
ad acqua a 4 pin. Se si decide di
collegare una ventola della CPU
con raffreddamento ad acqua a 3
pin, collegarla al pin 1-3.
Questa scheda madre è dotata di
un connettore di alimentazione
ATX a 24 pin. Per utilizzare
un'alimentazione ATX a 20 pin,
collegarla lungo il pin 1 e il pin
13.
Questa scheda madre è dotata di
due connettori di alimentazione
ATX da 12 V a 8 pin. Per
utilizzare un'alimentazione ATX a
4 pin, collegarla lungo il pin 1 e il
pin 5.
*Attenzione: Assicurarsi che il
cavo di alimentazione collegato
sia per la CPU e non la scheda
grafica. Non inserire il cavo di
alimentazione PCIe in questo
connettore.
Collegare una scheda aggiuntiva
Thunderbolt™ (AIC) al connettore
Thunderbolt AIC utilizzando il
cavo GPIO.
*Installare la scheda AIC
Thunderbolt™ su PCIE3 (slot
predefinito).
