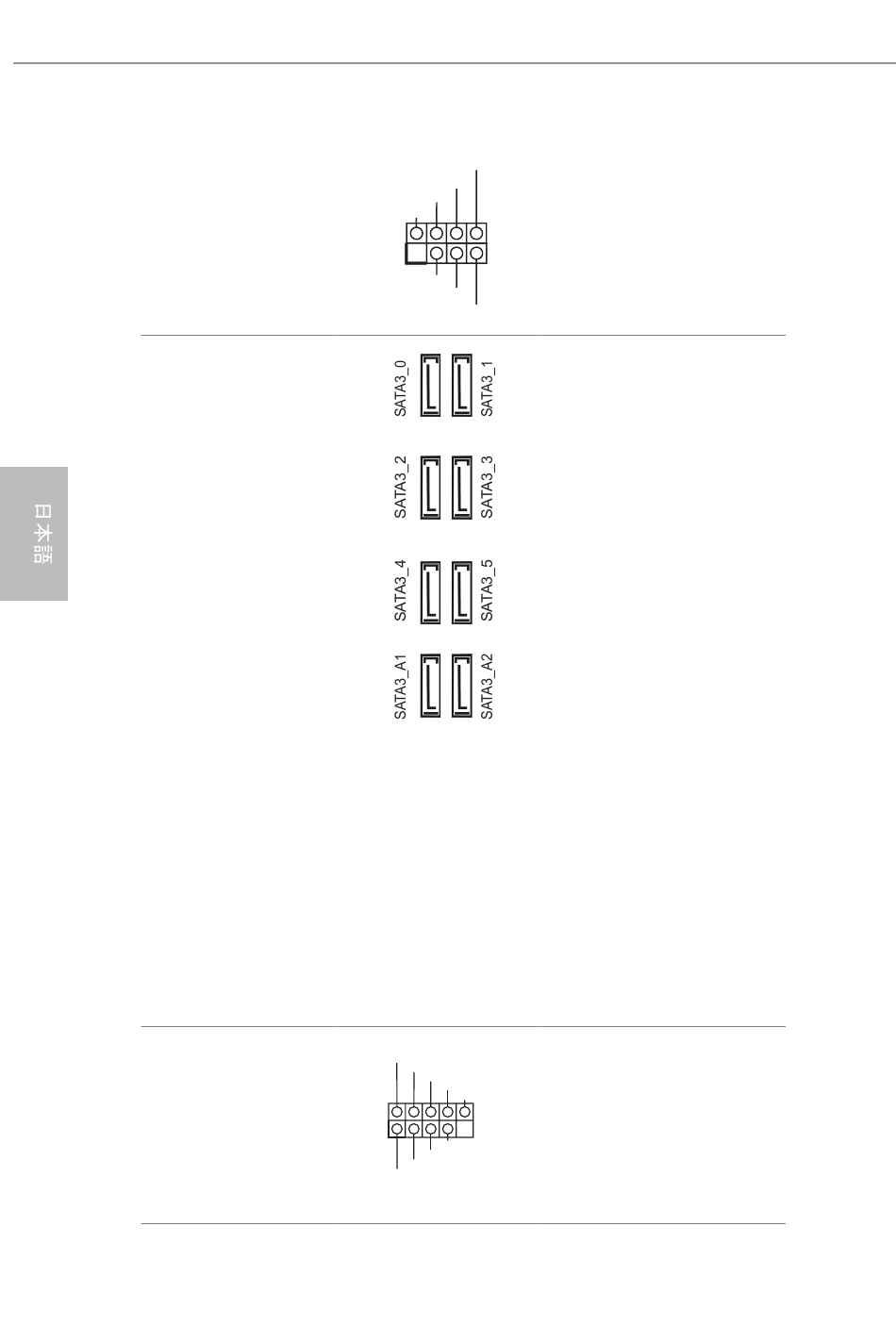

電源 LED とスピーカーヘ
ッダー
（7 ピン SPK_PLED1）
（p.1、 No. 20 参照）
シリアル ATA3 コネクタ
(SATA3_0_1:
p.1、 No. 14 参照）
(SATA3_2_3:
p.1、 No. 15 参照）
(SATA3_4_5:
p.1、 No. 16 参照）
(SATA3_A1_A2:
p.1、 No. 17 参照）
USB 2.0 ヘッダー
（9 ピン USB_1_2）
（p.1、 No. 26 参照）
（9 ピン USB_3_4）
（p.1、 No. 25 参照）
198 198
シャーシ電源 LED とシャーシ
SPEAKER
DUMMY
スピーカーをこのヘッダーに
DUMMY
接続してく ださい。
+5V
1
PLED+
PLED+
PLED-
これら 8 つの SATA3 コネクタ
は最高 6.0Gb/s のデーター転
送速度をサポートし、 内部ス
トレージデバイス用の SATA
データーケーブルに対応致し
ます。
* M2_2 は SATA3_0 及び
SATA3_1 とレーンを共用しま
す。 いずれかが使用されてい
る場合は、 その他は無効にな
ります。
* M2_3 は SATA3_4 及び
SATA3_5 とレーンを共用しま
す。 いずれかが使用されてい
る場合は、 その他は無効にな
ります。
* M2_3、 SATA3_4、 SATA3_5、
および、 USB32_TC_1 はレーン
を共用します。 これらのいず
れかが使用中の場合、 USB32_
TC_1 は、 最大 16 Gb/s にダウ
ングレードされます。
* 起動時間を最小限に抑える
ために、 Intel® Z490 SATA ポー
ト (SATA3_0) を SSD 用に使用
します。
このマザーボードには 2 つの
USB_PWR
ヘッダーが装備されています。
P-
P+
GND
DUMMY 各 USB 2.0 ヘッダーは、 2 つの
ポートをサポートできます。
1
GND
P+
P-
USB_PWR
