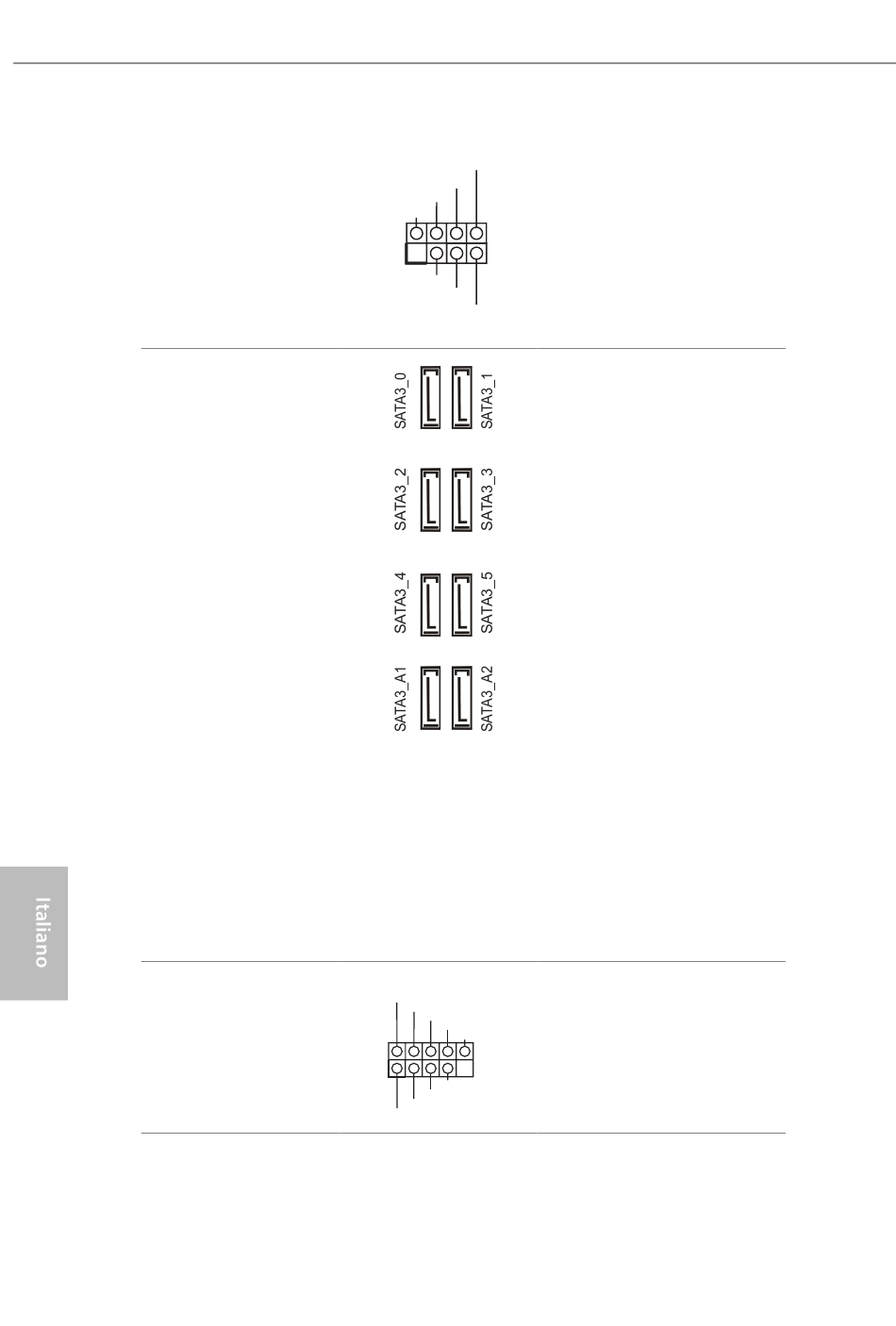

Connettore LED
alimentazione e
altoparlante
(SPK_PLED1 a 7 pin)
(vedere pag. 1, n. 20)
Connettori Serial ATA3
(SATA3_0_1:
vedere pag.1, n. 14)
(SATA3_2_3:
vedere pag. 1, n. 15)
(SATA3_4_5:
vedere pag. 1, n. 16)
(SATA3_A1_A2:
vedere pag.1, n. 17)
Header USB 2.0
(USB_1_2 a 9 pin)
(vedere pag. 1, n. 26)
(USB_3_4 a 9 pin)
(vedere pag. 1, n. 25)
96 96
Collegare i LED alimentazione
SPEAKER
DUMMY
e l'altoparlante a questo
DUMMY
connettore.
+5V
1
PLED+
PLED+
PLED-
Questi otto connettori SATA3
supportano cavi di trasmissione
dati SATA per i dispositivi
d'archiviazione interni velocità
di trasferimento dati fino a
6,0 Gb/s.
* M2_2, SATA3_0 e SATA3_1
condividono le corsie. Se uno di
essi è utilizzato, gli altri saranno
disabilitati.
* M2_3, SATA3_4 e SATA3_5
condividono le corsie. Se uno di
essi è utilizzato, gli altri saranno
disabilitati.
* M2_3, SATA3_4, SATA3_5 e
USB32_TC_1 condividono le
corsie. Se uno di questi è in uso,
USB32_TC_1 sarà declassato a
16 Gb/sec max.
* Per ridurre al minimo il tempo
d'avvio, utilizzare le porte SATA
Intel ® Z490 (SATA3_0) per i
dispositivi SSD.
Ci sono due connettori su
USB_PWR
questa scheda madre. Ciascun
P-
P+
GND
header USB 2.0 può supportare
DUMMY
due porte.
1
GND
P+
P-
USB_PWR
