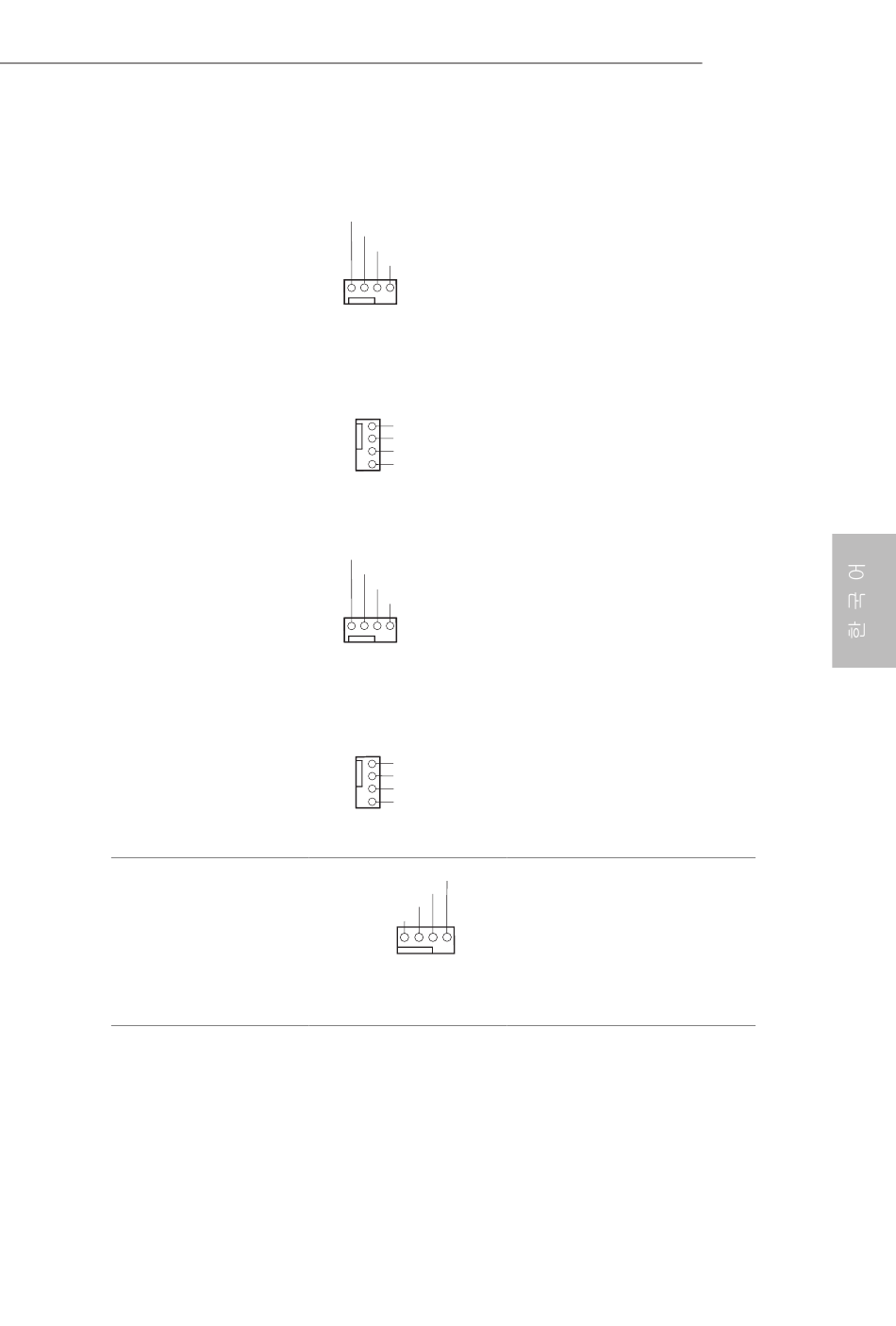

섀시 / 워터 펌프 팬
커넥터
(4 핀 CHA_FAN1/WP)
(1 페이지 , 35 번 항목
참조 )
(4 핀 CHA_FAN2/WP)
(1 페이지 , 31 번 항목
참조 )
(4 핀 CHA_FAN3/WP)
(1 페이지 , 19 번 항목
참조 )
(4 핀 CHA_FAN4/WP)
(1 페이지 , 30 번 항목
참조 )
(4 핀 CHA_FAN5/WP)
(1 페이지 , 13 번 항목
참조 )
(4 핀 CHA_FAN6/WP)
(1 페이지 , 18 번 항목
참조 )
CPU 팬 커넥터
(4 핀 CPU_FAN1)
(1 페이지 , 3 번 항목
참조 )
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
1
GND
2
FAN_VOLTAGE
3 CHA_FAN_SPEED
4
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
1
GND
2 FAN_VOLTAGE
3
CHA_FAN_SPEED
4
FAN_SPEED_CONTROL
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1 2 3 4
이 마더보드에는 4 핀 수냉식
섀시 팬 커넥터 6 개가 탑재되어
있습니다 . 3 핀 CPU 섀시
수냉식 쿨러 팬을 연결하려는
경우 핀 1-3 에 연결하십시오 .
이 마더보드에는 4 핀 CPU
팬 ( 저소음 팬 ) 커넥터가
탑재되어 있습니다 . 3 핀 CPU
팬을 연결하려는 경우 핀 1-3 에
연결하십시오 .
