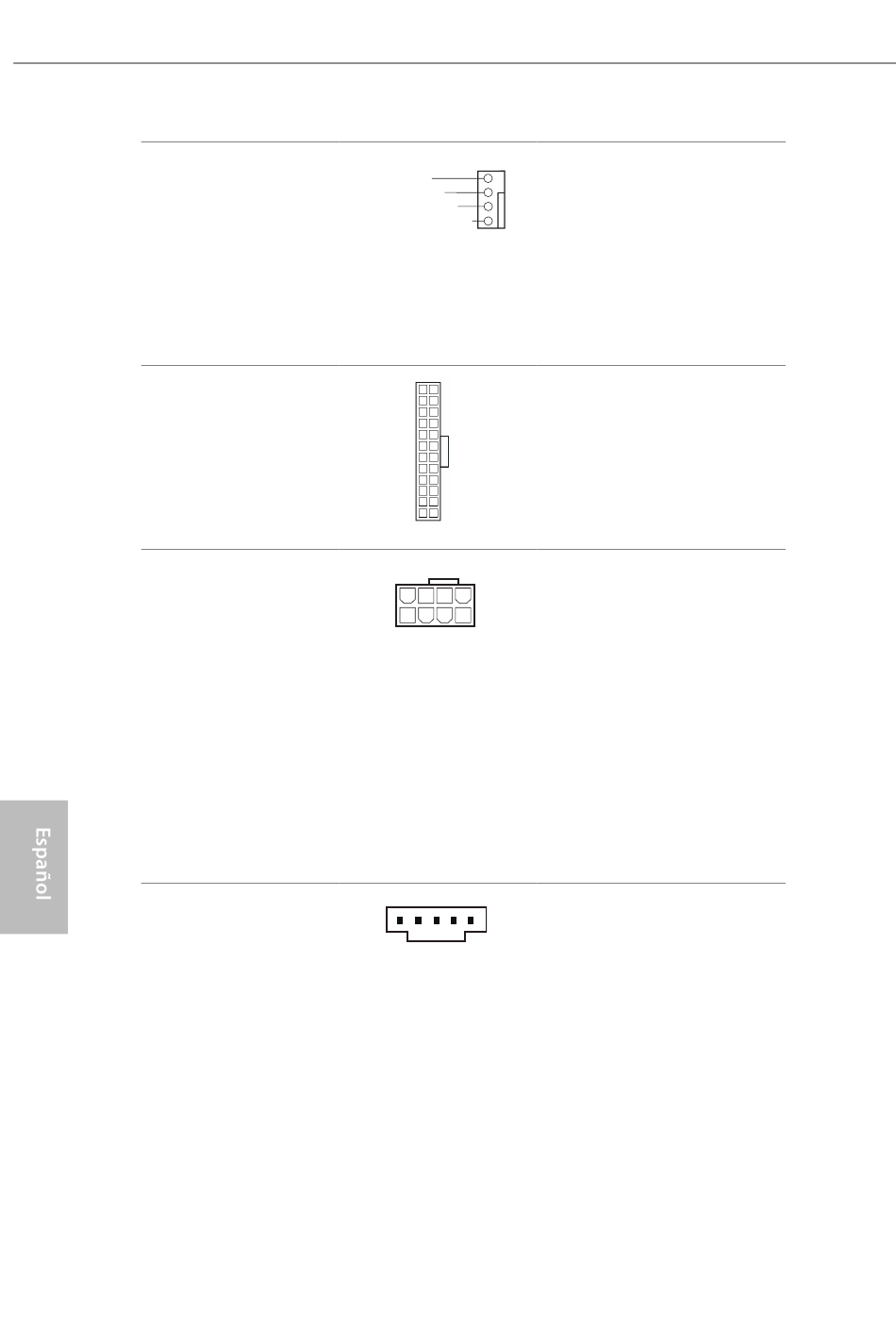

Conector del ventilador de
la bomba de agua/CPU
(CPU_FAN2/WP_3A de 4
contactos)
(consulte la pág. 1, nº 4)
Conector de alimentación
ATX
(ATXPWR1 de 24
contactos)
(consulte la pág. 1, nº 8)
Conector de alimentación
ATX de 12V
(ATX12V1 de 8 contactos)
(consulte la pág. 1, nº 1)
(ATX12V2 de 8 contactos)
(consulte la pág. 1, nº 2)
Conectores Thunderbolt
AIC
(TB1 de 5 contactos)
(consulte la pág. 1, nº 33)
116 116
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
12 24
1 13
8 5
4 1
Esta placa base proporciona un
4
conector de ventilador de CPU
3
2
de refrigeración por agua de 4
1
contactos. Si tiene pensando
conectar un ventilador de
disipador por agua de CPU de 3
contactos, conéctelo al contacto
1-3.
Esta placa base contiene un
conector de alimentación ATX
de 24 contactos. Para utilizar
una toma de alimentación ATX
de 20 contactos, conéctela en los
contactos del 1 al 13.
Esta placa base contiene dos
conectores de alimentación ATX
de 12V y 8 pines. Para utilizar
una toma de alimentación ATX
de 4 contactos, conéctela en los
contactos del 1 al 5.
*Advertencia: Asegúrese de
que el cable de alimentación
conectado corresponda a este
CPU y no a la tarjeta gráfica. No
conecte el cable de alimentación
PCIe a este conector.
Enchufe una tarjeta
complementaria (AIC)
Thunderbolt™ al conector
Thunderbolt AIC a través del
cable GPIO.
* Instale la tarjeta Thunderbolt™
AIC a PCIE3 (ranura
predeterminada).
