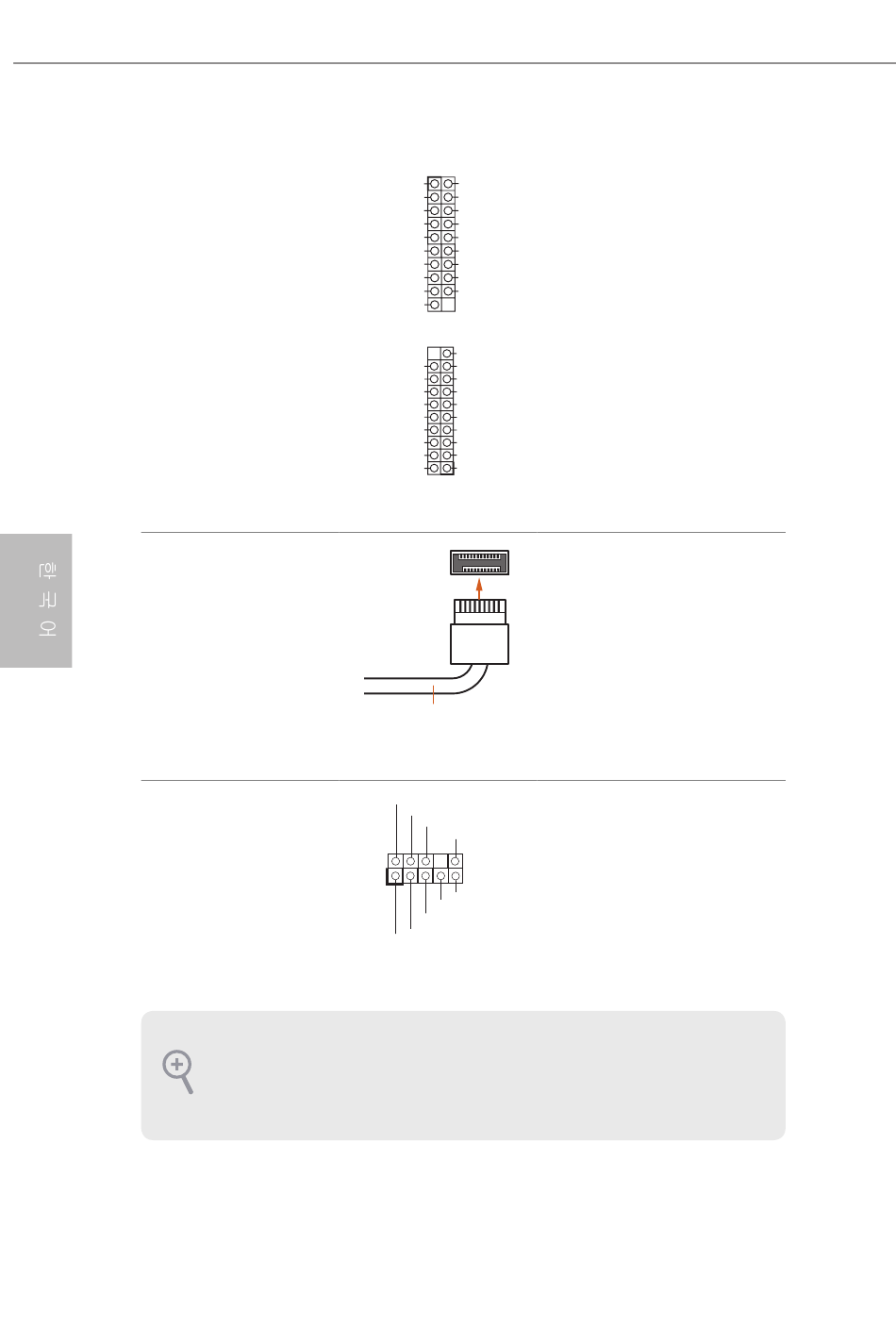

USB 3.2 Gen1 헤더
(19 핀 USB3_6_7)
(1 페이지 , 10 번 항목
참조 )
(19- 핀 USB3_8_9)
(1 페이지 , 9 번 항목
참조 )
전면 패널 타입 C USB 3.2
Gen2 헤더
(20 핀 USB31_TC_2)
(1 페이지 , 12 번 항목
참조 )
전면 패널 오디오 헤더
(9 핀 HD_AUDIO1)
(1 페이지 , 34 번 항목
참조 )
고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어가
HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시스템을
설치하십시오 .
182 182
1
Dummy IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND
IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
IntA_PB_SSTX- GND
GND IntA_PA_SSRX+
IntA_PB_SSRX+ IntA_PA_SSRX-
IntA_PB_SSRX-
V Vbus
Vbus V
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX-
IntA_PA_SSRX+ GND
IntA_PB_SSTX-
GND
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
USB Type-C Cable
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
이 마더보드에는 헤더 두 개가
있습니다 . 각 USB 3.2 Gen1
헤더는 포트 두 개를 지원할 수
있습니다 .
이 마더보드에는 전면 패널
타입 C USB 3.2 Gen2 헤더
1 개가 있습니다 . 이 헤더는
추가 USB 3.2 Gen2 포트용 USB
3.2 Gen2 모듈을 연결하는 데
사용됩니다 .
이 헤더는 오디오 장치를 전면
오디오 패널에 연결하는 데
사용됩니다 .
