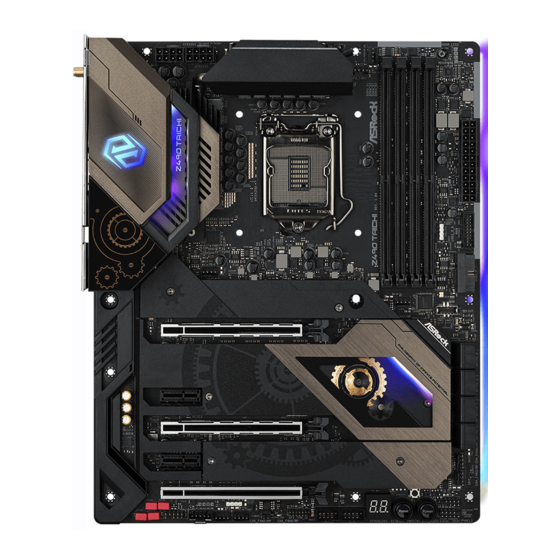

ASROCK Z490 Taichi Handbuch
  1. Anleitungen
  2. Marken
  3. ASROCK Anleitungen
  4. Mainboards
  5. Z490 Taichi
  6. Handbuch
ASROCK Z490 Taichi Handbuch

ASROCK Z490 Taichi Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 56

Quicklinks

Version 1.1
Published March 2020
Copyright©2020 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ASROCK Z490 Taichi

Inhaltszusammenfassung für ASROCK Z490 Taichi

  • Seite 1 (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
  • Seite 2 You are also entitled to have the goods repaired or replaced if the goods fail to be of acceptable quality and the failure does not amount to a major failure. If you require assistance please call ASRock Tel : +886-2-28965588 ext.123 (Standard International call charges apply) The terms HDMI®...
  • Seite 3 CE Warning This device complies with directive 2014/53/EU issued by the Commision of the European Community. This equipment complies with EU radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with minimum distance 20cm between the radiator &...

  • Seite 5: Motherboard-Layout

    Z490 Taichi Motherboard Layout CPU_FAN2/WP_3A ADDR_LED2 BIOS _FB1 ATX12V1 ATX12V2 M2_WIFI_2 CPU_FAN1 USB 3.2 Gen2 Top: 2.5GLAN T: USB1 (Realtek B: USB2 RTL8125AG) RGB_LED2 USB 3.2 Gen1 Top: T: USB3_3 RJ-45 USB 3.2 Gen2x2 (I219V) B: USB32_TC_1 CHA_FAN1/WP USB 3.2 Gen1...
  • Seite 6 No. Description 8 pin 12V Power Connector (ATX12V1) 8 pin 12V Power Connector (ATX12V2) CPU Fan Connector (CPU_FAN1) CPU/Water Pump Fan Connector (CPU_FAN2/WP_3A) 2 x 288-pin DDR4 DIMM Slots (DDR4_A1, DDR4_B1) 2 x 288-pin DDR4 DIMM Slots (DDR4_A2, DDR4_B2) Addressable LED Header (ADDR_LED2) ATX Power Connector (ATXPWR1) USB 3.2 Gen1 Header (USB3_8_9) USB 3.2 Gen1 Header (USB3_6_7)
  • Seite 7 Z490 Taichi I/O Panel No. Description No. Description PS/2 Mouse/Keyboard Port USB 3.2 Gen2x2 Type-C Port Central / Bass (Orange) (USB32_TC_1) Rear Speaker (Black) USB 3.2 Gen2 Ports (USB31_1_2) Line In (Light Blue) Microphone (Pink) Front Speaker (Lime)* Optical SPDIF Out Port LAN RJ-45 Port USB 3.2 Gen1 Ports (USB3_12)
  • Seite 8 * If you use a 2-channel speaker, please connect the speaker’s plug into “Front Speaker Jack”. See the table below for connection details in accordance with the type of speaker you use. Audio Output Front Speaker Rear Speaker Central / Bass Line In Channels (No.
  • Seite 9 Z490 Taichi 1.5 WiFi-802.11ax Module and ASRock WiFi 2.4/5 GHz Antenna WiFi-802.11ax + BT Module This motherboard comes with an exclusive WiFi 802.11 a/b/g/n/ax + BT v5.1 module (pre-installed on the rear I/O panel) that offers support for WiFi 802.11 a/b/ g/n/ax connectivity standards and Bluetooth v5.1.

  • Seite 10: Chapter 1 Introduction

    If you require technical support related to this mother- board, please visit our website for specific information about the model you are using. You may find the latest VGA cards and CPU support list on ASRock’s website as well. ASRock website http://www.asrock.com.

  • Seite 11: Specifications

    • 4 x DDR4 DIMM Slots • Supports DDR4 4666+(OC)*/4600/4500/4400/4333/4266 (OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/ 3600(OC)/3200(OC)/2933/2800/2666/2400/2133 non-ECC, un-buffered memory * Please refer to Memory Support List on ASRock's website for more information. (http://www.asrock.com/) * Core (i9/i7) support DDR4 up to 2933; Core (i5/i3), Pentium® and Celeron® support DDR4 up to 2666.
  • Seite 12 • Supports AMD Quad CrossFireX , 3-Way CrossFireX and CrossFireX • Supports NVIDIA® SLI • Support NVIDIA® SLI with NVIDIA® Quadro graphics cards • Supports NVIDIA® NVLink with dual NVIDIA® GeForce® RTX series graphics cards** ** NVIDIA NVLink Bridge does not come with the package. Please purchase it from NVIDIA®...
  • Seite 13 Z490 Taichi Audio • 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec) • Premium Blu-ray Audio support • Supports Surge Protection • WIMA Audio Capacitors (For Front Outputs) • ESS SABRE9218 DAC for Front Panel Audio • 120dB SNR DAC with Differential Amplifier • Pure Power-In...
  • Seite 14 Wireless • Intel® 802.11ax WiFi Module • Supports IEEE 802.11a/b/g/n/ax • Supports Dual-Band (2.4/5 GHz) • Supports WiFi6 802.11ax (2.4Gbps) • 2 antennas to support 2 (Transmit) x 2 (Receive) diversity technology • Supports Bluetooth 5.1 + High speed class II • Supports MU-MIMO Rear Panel • 2 x Antenna Ports...
  • Seite 15 M.2 PCI Express module up to Gen3 x4 (32 Gb/s)** ** Supports Intel® Optane Technology (M2_1 and M2_2 only) ** Supports NVMe SSD as boot disks ** Supports ASRock U.2 Kit Connector • 1 x SPI TPM Header • 1 x Power LED and Speaker Header • 2 x RGB LED Headers...
  • Seite 16 Connector) • 1 x Front Panel Audio Connector (15μ Gold Audio Connector) • 1 x Thunderbolt AIC Connector (5-pin) (Supports ASRock Thunderbolt 3 AIC R2.0 Card only) • 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Intel® Z490) (Supports ESD Protection) • 2 x USB 3.2 Gen1 Headers (Support 4 USB 3.2 Gen1 ports)
  • Seite 17 • ErP/EuP ready (ErP/EuP ready power supply is required) * For detailed product information, please visit our website: http://www.asrock.com Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using third-party overclocking tools.

  • Seite 18: Chapter 2 Installation

    Chapter 2 Installation This is an ATX form factor motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.

  • Seite 19: Installing The Cpu

    Z490 Taichi 2.1 Installing the CPU 1. Before you insert the 1200-Pin CPU into the socket, please check if the PnP cap is on the socket, if the CPU surface is unclean, or if there are any bent pins in the socket. Do not force to insert the CPU into the socket if above situation is found.
  • Seite 21 Z490 Taichi Please save and replace the cover if the processor is removed. The cover must be placed if you wish to return the motherboard for after service.
  • Seite 22 2.2 Installing the CPU Fan and Heatsink...
  • Seite 23 Z490 Taichi 2.3 Installing Memory Modules (DIMM) This motherboard provides four 288-pin DDR4 (Double Data Rate 4) DIMM slots, and supports Dual Channel Memory Technology. 1. For dual channel configuration, you always need to install identical (the same brand, speed, size and chip-type) DDR4 DIMM pairs.
  • Seite 25 Z490 Taichi 2.4 Expansion Slots (PCI Express Slots) There are 5 PCI Express slots on the motherboard. Before installing an expansion card, please make sure that the power supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.
  • Seite 26 2.5 MOS Heatsink Height MOS-N Heatsink Height 42.0 mm...
  • Seite 27 Z490 Taichi 2.6 Jumpers Setup The illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is “Open”. Clear CMOS Jumper...
  • Seite 28 2.7 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard. System Panel Header Connect the power PLED+ PLED-...
  • Seite 29 Z490 Taichi Power LED and Speaker Please connect the SPEAKER DUMMY Header chassis power LED and DUMMY (7-pin SPK_PLED1) the chassis speaker to this (see p.1, No. 20) header. PLED+ PLED+ PLED- Serial ATA3 Connectors These eight SATA3 (SATA3_0_1: connectors support SATA see p.1, No.
  • Seite 30 USB 3.2 Gen1 Headers There are two headers on (19-pin USB3_6_7) this motherboard. Each Dummy IntA_PA_D+ (see p.1, No. 10) IntA_PB_D+ IntA_PA_D- USB 3.2 Gen1 header can IntA_PB_D- support two ports. IntA_PA_SSTX+ IntA_PB_SSTX+ IntA_PA_SSTX- IntA_PB_SSTX- IntA_PA_SSRX+ IntA_PB_SSRX+ IntA_PA_SSRX- IntA_PB_SSRX- Vbus Vbus (19-pin USB3_8_9) Vbus...
  • Seite 31 Z490 Taichi Chassis/Water Pump Fan This motherboard Connectors provides six 4-Pin water (4-pin CHA_FAN1/WP) cooling chassis fan FAN_VOLTAGE (see p.1, No. 35) connectors. If you plan to FAN_SPEED FAN_SPEED_CONTROL (4-pin CHA_FAN2/WP) connect a 3-Pin chassis (see p.1, No. 31) water cooler fan, please connect it to Pin 1-3.
  • Seite 32 CPU/Water Pump Fan This motherboard Connector provides a 4-Pin water FAN_SPEED_CONTROL CPU_FAN_SPEED (4-pin CPU_FAN2/ cooling CPU fan FAN_VOLTAGE WP_3A) connector. If you plan (see p.1, No. 4) to connect a 3-Pin CPU water cooler fan, please connect it to Pin 1-3. ATX Power Connector This motherboard pro- (24-pin ATXPWR1)
  • Seite 33 Z490 Taichi SPI TPM Header This connector supports SPI SPI_DQ3 +3.3V (13-pin SPI_TPM_J1) Trusted Platform Module (TPM) Dummy SPI_MOSI (see p.1, No. 27) system, which can securely store RST# TPM_PIRQ keys, digital certificates, pass- words, and data. A TPM system...

  • Seite 34: Smart Switches

    2.8 Smart Switches The motherboard has four smart switches: Power Button, Reset Button, Clear CMOS Buttons and BIOS Flashback Button, allowing users to quickly turn on/off the system, reset the system, clear the CMOS values or flash the BIOS. Power Button Power Button allows users Power (PWRBTN1)
  • Seite 35 (BIOS_FB1) to flash the BIOS. (see p.3, No. 18) ASRock BIOS Flashback feature allows you to update BIOS without powering on the system, even without CPU. To use the USB BIOS Flashback function, Please follow the steps below. 1. Download the latest BIOS file from ASRock's website : http://www.asrock.com.
  • Seite 36 2.9 Dr. Debug Dr. Debug is used to provide code information, which makes troubleshooting even easier. Please see the diagrams below for reading the Dr. Debug codes. Code Description 0x10 PEI_CORE_STARTED 0x11 PEI_CAR_CPU_INIT 0x15 PEI_CAR_NB_INIT 0x19 PEI_CAR_SB_INIT 0x31 PEI_MEMORY_INSTALLED 0x32 PEI_CPU_INIT 0x33 PEI_CPU_CACHE_INIT...
  • Seite 37 Z490 Taichi 0x63 DXE_CPU_INIT 0x68 DXE_NB_HB_INIT 0x69 DXE_NB_INIT 0x6A DXE_NB_SMM_INIT 0x70 DXE_SB_INIT 0x71 DXE_SB_SMM_INIT 0x72 DXE_SB_DEVICES_INIT 0x78 DXE_ACPI_INIT 0x79 DXE_CSM_INIT 0x90 DXE_BDS_STARTED 0x91 DXE_BDS_CONNECT_DRIVERS 0x92 DXE_PCI_BUS_BEGIN 0x93 DXE_PCI_BUS_HPC_INIT 0x94 DXE_PCI_BUS_ENUM 0x95 DXE_PCI_BUS_REQUEST_RESOURCES 0x96 DXE_PCI_BUS_ASSIGN_RESOURCES 0x97 DXE_CON_OUT_CONNECT 0x98 DXE_CON_IN_CONNECT...
  • Seite 38 0x99 DXE_SIO_INIT 0x9A DXE_USB_BEGIN 0x9B DXE_USB_RESET 0x9C DXE_USB_DETECT 0x9D DXE_USB_ENABLE 0xA0 DXE_IDE_BEGIN 0xA1 DXE_IDE_RESET 0xA2 DXE_IDE_DETECT 0xA3 DXE_IDE_ENABLE 0xA4 DXE_SCSI_BEGIN 0xA5 DXE_SCSI_RESET 0xA6 DXE_SCSI_DETECT 0xA7 DXE_SCSI_ENABLE 0xA8 DXE_SETUP_VERIFYING_PASSWORD 0xA9 DXE_SETUP_START 0xAB DXE_SETUP_INPUT_WAIT 0xAD DXE_READY_TO_BOOT 0xAE DXE_LEGACY_BOOT...
  • Seite 39 Z490 Taichi 0xAF DXE_EXIT_BOOT_SERVICES 0xB0 RT_SET_VIRTUAL_ADDRESS_MAP_BEGIN 0xB1 RT_SET_VIRTUAL_ADDRESS_MAP_END 0xB2 DXE_LEGACY_OPROM_INIT 0xB3 DXE_RESET_SYSTEM 0xB4 DXE_USB_HOTPLUG 0xB5 DXE_PCI_BUS_HOTPLUG 0xB6 DXE_NVRAM_CLEANUP 0xB7 DXE_CONFIGURATION_RESET 0xF0 PEI_RECOVERY_AUTO 0xF1 PEI_RECOVERY_USER 0xF2 PEI_RECOVERY_STARTED 0xF3 PEI_RECOVERY_CAPSULE_FOUND 0xF4 PEI_RECOVERY_CAPSULE_LOADED 0xE0 PEI_S3_STARTED 0xE1 PEI_S3_BOOT_SCRIPT 0xE2 PEI_S3_VIDEO_REPOST...
  • Seite 40 0xE3 PEI_S3_OS_WAKE 0x50 PEI_MEMORY_INVALID_TYPE 0x53 PEI_MEMORY_NOT_DETECTED 0x55 PEI_MEMORY_NOT_INSTALLED 0x57 PEI_CPU_MISMATCH 0x58 PEI_CPU_SELF_TEST_FAILED 0x59 PEI_CPU_NO_MICROCODE 0x5A PEI_CPU_ERROR 0x5B PEI_RESET_NOT_AVAILABLE 0xD0 DXE_CPU_ERROR 0xD1 DXE_NB_ERROR 0xD2 DXE_SB_ERROR 0xD3 DXE_ARCH_PROTOCOL_NOT_AVAILABLE 0xD4 DXE_PCI_BUS_OUT_OF_RESOURCES 0xD5 DXE_LEGACY_OPROM_NO_SPACE 0xD6 DXE_NO_CON_OUT 0xD7 DXE_NO_CON_IN...
  • Seite 41 Z490 Taichi 0xD8 DXE_INVALID_PASSWORD 0xD9 DXE_BOOT_OPTION_LOAD_ERROR 0xDA DXE_BOOT_OPTION_FAILED 0xDB DXE_FLASH_UPDATE_FAILED 0xDC DXE_RESET_NOT_AVAILABLE 0xE8 PEI_MEMORY_S3_RESUME_FAILED 0xE9 PEI_S3_RESUME_PPI_NOT_FOUND 0xEA PEI_S3_BOOT_SCRIPT_ERROR 0xEB PEI_S3_OS_WAKE_ERROR...
  • Seite 42 2.10 M.2_SSD (NGFF) Module Installation Guide (M2_1) The Ultra M.2 Socket (M2_1) supports type 2280 M.2 PCI Express module up to Gen3 x4 (32 Gb/s). Installing the M.2_SSD (NGFF) Module Step 1 Prepare a M.2_SSD (NGFF) module and the screw. Step 2 Depending on the PCB type and length of your M.2_SSD (NGFF)
  • Seite 43 Z490 Taichi Step 3 Before installing a M.2 (NGFF) SSD module, please loosen the screws to remove the M.2 heatsink. *Please remove the protective films on the bottom side of the M.2 heatsink before you install a M.2 SSD module.
  • Seite 44 XP941-512G (MZHPU512HCGL) SanDisk PCIe SD6PP4M-128G SanDisk PCIe SD6PP4M-256G TEAM PCIe3 x4 TM8FP2240G0C101 TEAM PCIe3 x4 TM8FP2480GC110 PCIe3 x4 WDS256G1X0C-00ENX0 (NVME) PCIe3 x4 WDS512G1X0C-00ENX0 (NVME) For the latest updates of M.2_SSD (NFGG) module support list, please visit our website for details: http://www.asrock.com...
  • Seite 45 Z490 Taichi 2.11 M.2_SSD (NGFF) Module Installation Guide (M2_2) The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The Ultra M.2 Socket (M2_2) supports type 2260/2280 M.2 PCI Express module up to Gen3 x4 (32 Gb/s).
  • Seite 46 Step 3 Before installing a M.2 (NGFF) SSD module, please loosen the screws to remove the M.2 heatsink. *Please remove the protective films on the bottom side of the M.2 heatsink before you install a M.2 SSD module. Step 4 Prepare the M.2 standoff that comes with the package.
  • Seite 47 Z490 Taichi M.2_SSD (NGFF) Module Support List (M2_2) Vendor Interface ADATA SATA3 AXNS381E-128GM-B ADATA SATA3 AXNS381E-256GM-B ADATA SATA3 ASU800NS38-256GT-C ADATA SATA3 ASU800NS38-512GT-C ADATA PCIe3 x4 ASX7000NP-128GT-C ADATA PCIe3 x4 ASX8000NP-256GM-C ADATA PCIe3 x4 ASX7000NP-256GT-C ADATA PCIe3 x4 ASX8000NP-512GM-C ADATA PCIe3 x4...
  • Seite 48 SATA3 VLM100-120G-2280B-RD V-Color SATA3 VLM100-240G-2280RGB V-Color SATA3 VSM100-240G-2280 V-Color SATA3 VLM100-240G-2280B-RD SATA3 WDS100T1B0B-00AS40 SATA3 WDS240G1G0B-00RC30 PCIe3 x4 WDS256G1X0C-00ENX0 (NVME) PCIe3 x4 WDS512G1X0C-00ENX0 (NVME) For the latest updates of M.2_SSD (NFGG) module support list, please visit our website for details: http://www.asrock.com...
  • Seite 49 Z490 Taichi 2.12 M.2_SSD (NGFF) Module Installation Guide (M2_3) The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The Ultra M.2 Socket (M2_3) supports type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s).
  • Seite 50 Step 3 Before installing a M.2 (NGFF) SSD module, please loosen the screws to remove the M.2 heatsink. *Please remove the protective films on the bottom side of the M.2 heatsink before you install a M.2 SSD module. Step 4 Prepare the M.2 standoff that comes with the package.
  • Seite 51 Z490 Taichi M.2_SSD (NGFF) Module Support List (M2_3 ) Vendor Interface ADATA SATA3 AXNS330E-32GM-B ADATA SATA3 AXNS381E-128GM-B ADATA SATA3 AXNS381E-256GM-B ADATA SATA3 ASU800NS38-256GT-C ADATA SATA3 ASU800NS38-512GT-C ADATA PCIe3 x4 ASX7000NP-128GT-C ADATA PCIe3 x4 ASX8000NP-256GM-C ADATA PCIe3 x4 ASX7000NP-256GT-C ADATA PCIe3 x4...
  • Seite 52 SATA3 VLM100-120G-2280B-RD V-Color SATA3 VLM100-240G-2280RGB V-Color SATA3 VSM100-240G-2280 V-Color SATA3 VLM100-240G-2280B-RD SATA3 WDS100T1B0B-00AS40 SATA3 WDS240G1G0B-00RC30 PCIe3 x4 WDS256G1X0C-00ENX0 (NVME) PCIe3 x4 WDS512G1X0C-00ENX0 (NVME) For the latest updates of M.2_SSD (NFGG) module support list, please visit our website for details: http://www.asrock.com...
  • Seite 53 Z490 Taichi 2.13 ASRock Polychrome SYNC ASRock Polychrome SYNC is a lighting control utility specifically designed for unique indi- viduals with sophisticated tastes to build their own stylish colorful lighting system. Simply by connecting the LED strip, you can customize various lighting schemes and patterns, including Static, Breathing, Strobe, Cycling, Music, Wave and more.
  • Seite 54 Connecting the Addressable RGB LED Strip Connect your Addressable RGB LED strips to the Addressable LED Headers (ADDR_LED1, ADDR_LED2) on the motherboard. ADDR_LED2 DO_ADDR VOUT ADDR_LED1 DO_ADDR VOUT 1. Never install the RGB LED cable in the wrong orientation; otherwise, the cable may be damaged.
  • Seite 55 ASRock Polychrome SYNC Utility Now you can adjust the RGB LED color through the ASRock Polychrome SYNC Utility. Download this utility from the ASRock Live Update & APP Shop and start coloring your PC style your way! Drag the tab to customize your preference.
  • Seite 56 1 Einleitung Vielen Dank, dass Sie sich für das ASRock Z490 Taichi entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

  • Seite 57: Technische Daten

    Generation und höher • Digi Power design • 14-Leistungsphasendesign • Unterstützt Intel® Turbo Boost Max 3.0-Technologie • Unterstützt CPUs mit freiem Multiplikator der Intel® K-Serie • Unterstützt ASRock BCLK-Übertaktung (voller Bereich) • Unterstützt ASRock Hyper-BCLK-Engine III Chipsatz • Intel® Z490 • Dualkanal-DDR4-Speichertechnologie Speicher • 4 x DDR4-DIMM-Steckplätze...
  • Seite 58 • Unterstützt NVIDIA® SLI • Unterstützt NVIDIA® SLI mit NVIDIA® Quadro-Grafikkarten • Unterstützt NVIDIA® NVLink mit zwei Grafikkarten der NVIDIA®-GeForce®-RTX-Serie** ** NVIDIA-NVLink-Bridge wird nicht mitgeliefert. Bei Bedarf bitte von NVIDIA® kaufen. • 1 x vertikaler M.2-Sockel (Key E) mit dem mitgelieferten 802.11ax-WLAN-Modul (an den rückseitigen I/O).
  • Seite 59 Z490 Taichi Audio • 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1220- Audiocodec) • Erstklassige Blu-ray-Audiounterstützung • Unterstützt Überspannungsschutz • WIMA-Audiokondensatoren (für Vorderseitenausgänge) • ESS SABRE9218 DAC für Frontblenden-Audio • 120-dB-SRV-DAC mit Differentialverstärker • Reiner Stromeingang • Direct Drive Technology • PCB-isolierte Abschirmung • Impedanzerkennung am hinteren Ausgang...
  • Seite 60 Wireless • Intel®-802.11ax-WLAN-Modul • Unterstützt IEEE 802.11a/b/g/n/ax • Unterstützt Dualband (2,4/5 GHz) • Unterstützt WiFi6 802.11ax (2,4Gbps) • 2 Antennen zur Unterstützung von Diversitätstechnologie 2 (senden) x 2 (empfangen) • Unterstützt Bluetooth 5.1 + High-Speed, Klasse II • Unterstützt MU-MIMO Rückblende, • 2 x Antennenanschluss • 1 x PS/2-Maus-/Tastaturanschluss...
  • Seite 61 4 (32 Gb/s) (Unterstützung erst mit künftigem Prozessor)** ** Unterstützt Intel® Optane -Technologie (nur M2_1 und M2_2) ** Unterstützt NVMe-SSD als Bootplatte ** Unterstützt ASRock U.2-Kit Anschluss • 1 x SPI-TPM-Stiftleiste • 1 x Betrieb-LED- und Lautsprecher-Stiftleiste • 2 x RGB-LED-Stiftleisten * Unterstützt insgesamt bis zu 12 V/3 A, 36-W-LED-Streifen...
  • Seite 62 • 1 x Audioanschluss an der Frontblende (15μ goldene Audioanschluss) • 1 x Thunderbolt Erweiterungskartenanschluss (5-polig) (Unterstützt nur ASRock Thunderbolt 3 AIC R2.0-Karten) • 2 x USB 2.0-Stiftleisten (unterstützt 4 USB 2.0-Ports) (Intel® Z490) (unterstützt Schutz gegen elektrostatische Entladung) • 2 x USB 3.2 Gen1-Stiftleiste (unterstützt vier USB 3.2 Gen1- Ports) (ASMedia ASM1074-Hub) (unterstützt Schutz gegen...
  • Seite 63 • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind.

  • Seite 64: Jumpereinstellung

    1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. CMOS-löschen-Jumper Kurzgeschlossen: CMOS löschen (CLRCMOS1) Offen: Standard 2-poliger Jumper (siehe S.

  • Seite 65: Integrierte Stiftleisten Und Anschlüsse

    Z490 Taichi 1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen. Systemblende-Stiftleiste...
  • Seite 66 Betrieb-LED- und Bitte verbinden Sie die Betrieb- SPEAKER DUMMY Lautsprecher-Stiftleiste LED des Gehäuses und den DUMMY (7-polig, SPK_PLED1) Gehäuselautsprecher mit dieser (siehe S. 1, Nr. 20) Stiftleiste. PLED+ PLED+ PLED- Serial-ATA-III-Anschlüsse Diese acht SATA-III-Anschlüsse (SATA3_0_1: unterstützen SATA-Datenkabel siehe S. 1, Nr. 14) für interne Speichergeräte mit (SATA3_2_3: einer Datenübertragungsge-...
  • Seite 67 Z490 Taichi USB 3,2 Gen1-Stiftleisten Es gibt zwei Stiftleisten an diesem Dummy IntA_PA_D+ (19-polig, USB3_6_7) Motherboard. Jede USB 3.2 IntA_PB_D+ IntA_PA_D- IntA_PB_D- (siehe S. 1, Nr. 10) Gen1-Stiftleiste kann zwei Ports IntA_PA_SSTX+ IntA_PB_SSTX+ IntA_PA_SSTX- unterstützen. IntA_PB_SSTX- IntA_PA_SSRX+ IntA_PB_SSRX+ IntA_PA_SSRX- IntA_PB_SSRX-...
  • Seite 68 Gehäuse-/Wasserpumpen- Dieses Motherboard ist mit sechs Lüfteranschlusse vierpoligen Gehäuseanschlüssen (4-polig, CHA_FAN1/ für Wasserkühlung ausgestattet. FAN_VOLTAGE Falls Sie einen 3-poligen Gehäuse- FAN_SPEED FAN_SPEED_CONTROL (siehe S. 1, Nr. 35) Wasserkühlerlüfter anschließen (4-polig, CHA_FAN2/ möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. (siehe S.
  • Seite 69 Z490 Taichi CPU-/Wasserpumpen- Dieses Motherboard bietet FAN_SPEED_CONTROL Lüfteranschluss einen 4-poligen Wasserkühlung- CPU_FAN_SPEED FAN_VOLTAGE (4-polig, CPU_FAN2/ CPU-Lüfteranschluss. Falls WP_3A) Sie einen 3-poligen CPU- (siehe S. 1, Nr. 4) Wasserkühlerlüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. ATX-Netzanschluss...
  • Seite 70 SPI-TPM-Stiftleiste Dieser Anschluss unterstützt SPI_DQ3 +3.3V (13-polig, SPI_TPM_J1) das SPI Trusted Platform Dummy SPI_MOSI (siehe S. 1, Nr. 27) Module- (TPM) System, das RST# TPM_PIRQ Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM- SPI_TPM_CS# System hilft zudem bei der RSMRST# SPI_MISO Stärkung der Netzwerksicherheit,...

  • Seite 71: Intelligente Schalter

    Z490 Taichi 1.5 Intelligente Schalter Das Motherboard hat vier intelligente Schalter: Ein-/Austaste, Reset-Taste, CMOS-leeren- Taste und BIOS-Flashback-Taste ermöglichen schnelles Ein-/Ausschalten des Systems, Rücksetzung des Systems, Löschung der CMOS-Werte und Leerung des BIOS. Ein-/Austaste Mit der Ein-/Austaste kann der (PWRBTN1) Benutzer das System schnell ein-/ Power (siehe S.
  • Seite 72 Systems, sogar ohne CPU. Befolgen Sie zur Verwendung der USB-BIOS-Flashback-Funktion die nachstehenden Schritte. 1. Laden Sie die aktuellste BIOS-Datei von der ASRock-Webseite herunter:http://www.asrock.com. 2. Kopieren Sie die BIOS-Datei auf Ihr USB-Flash-Laufwerk. Stellen Sie sicher, dass das Dateisystem Ihres USB-Flash-Laufwerks FAT32 ist.

  • Seite 73: Contenu De L'emballage

    Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

  • Seite 74: Spécifications

    • Prend en charge la technologie Intel® Turbo Boost Max 3.0 • Prend en charge les processeurs débloqués de la série K Intel® • Prend en charge l’ o verclocking ASRock BCLK Full-range • Prend en charge le moteur Hyper BCLK III ASRock Chipset • Intel®...
  • Seite 75 Z490 Taichi • Prend en charge NVIDIA® SLI • Prend en charge NVIDIA® SLI avec cartes graphiques NVIDIA® • Prend en charge NVIDIA® NVLink avec deux cartes graphiques NVIDIA® GeForce® série RTX** ** Le pont NVIDIA NVLink n’ e st pas livré avec l’ e nsemble. Veuillez l’acheter auprès de NVIDIA®...
  • Seite 76 Audio • Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC1220) • Compatible audio Blu-ray Premium • Prend en charge la protection contre les surtensions • Condensateurs audio WIMA (pour sorties avant) • CNA ESS SABRE9218 pour audio du panneau avant • 120dB SNR DAC avec amplificateur différentiel • Entrée d’alimentation Pure Power • Technologie Direct Drive...
  • Seite 77 Z490 Taichi Réseau • Module Wi-Fi 802.11ax Intel® sans-fil • Prend en charge IEEE 802.11a/b/g/n/ax • Prend en charge le mode Dual-Band (2,4/5 GHz) • Prend en charge WiFi6 802.11ax (2,4Gbps) • 2 antennes pour prendre en charge la technologie diversifiée 2 (émission) x 2 (réception)
  • Seite 78 ** Prend en charge Intel® Optane Technology (M2_1 et M2_2 uniquement) ** Prend en charge les SSD NVMe comme disques de démarrage ** Prend en charge le kit ASRock U.2 Connecteur • 1 x embase SPI TPM • 1 x prise DEL d’alimentation et haut-parleur • 2 x embase DEL RVB...
  • Seite 79 • 1 x Connecteur audio panneau avant (15μ Connecteur audio or) • 1 x connecteur Thunderbolt AIC (5 broches) (Prise en charge de la carte ASRock Thunderbolt 3 AIC R2.0 uniquement) • 2 x embases USB 2.0 (4 ports USB 2.0 pris en charge) (Intel®...
  • Seite 80 • ErP/EuP Ready (alimentation ErP/EuP ready requise) * pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com Il est important de signaler que l’ o verclocking présente certains risques, incluant des modifications du BIOS, l’ a pplication d’une technologie d’ o verclocking déliée et l’utilisation d’ o utils d’ o verclocking développés par des tiers.
  • Seite 81 Z490 Taichi 1.3 Configuration des cavaliers (jumpers) L’illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n’ e st pas installé sur les broches, le cavalier est « ouvert ».
  • Seite 82 1.4 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère. Embase du panneau Branchez le bouton de mise PLED+...
  • Seite 83 Z490 Taichi Prise DEL d’alimentation Veuillez brancher la DEL SPEAKER DUMMY et haut-parleur d'alimentation du châssis et le DUMMY (SPK_PLED1 à 7 broches) haut-parleur du châssis sur ce (voir p.1, No. 20) connecteur. PLED+ PLED+ PLED- Connecteurs Serial ATA3 Ces huit connecteurs SATA3 (SATA3_0_1: sont compatibles avec les câbles...
  • Seite 84 Embases USB 3.2 Gen1 Cette carte mère comprend deux Dummy IntA_PA_D+ (USB3_6_7 19 broches) connecteurs. Chaque embase USB IntA_PB_D+ IntA_PA_D- IntA_PB_D- (voir p.1, No. 10) 3.2 Gen1 peut prendre en charge IntA_PA_SSTX+ IntA_PB_SSTX+ IntA_PA_SSTX- deux ports. IntA_PB_SSTX- IntA_PA_SSRX+ IntA_PB_SSRX+ IntA_PA_SSRX- IntA_PB_SSRX- Vbus Vbus...
  • Seite 85 Z490 Taichi Connecteurs du Cette carte mère comprend six ventilateur de châssis/ connecteurs pour ventilateurs pompe à eau de châssis à refroidissement par (CHA_FAN1/WP à 4 eau 4 broches. Si vous envisagez FAN_VOLTAGE broches) de connecter un ventilateur de FAN_SPEED FAN_SPEED_CONTROL (voir p.1, No.
  • Seite 86 Connecteur pour Cette carte mère est dotée d’un FAN_SPEED_CONTROL ventilateur de processeur / connecteur pour ventilateur de CPU_FAN_SPEED FAN_VOLTAGE pompe à eau processeur à refroidissement par (CPU_FAN2/WP_3A à 4 eau à 4 broches. Si vous envisagez broches) de connecter un ventilateur (voir p.1, No.
  • Seite 87 Z490 Taichi Embase SPI TPM Ce connecteur prend en charge SPI_DQ3 +3.3V (SPI_TPM_J1 à 13 un module SPI TPM (Trusted Dummy SPI_MOSI broches) Platform Module – Module de RST# TPM_PIRQ (voir p.1, No. 27) plateforme sécurisée), qui permet de sauvegarder clés, certificats numériques, mots de passe et...
  • Seite 88 1.5 Boutons intelligents La carte mère est équipée de quatre boutons intelligents : Bouton de mise en marche, bouton de réinitialisation, bouton Effacer CMOS et bouton BIOS Flashback, permettant aux utilisateurs d’allumer/éteindre rapidement le système, de réinitialiser le système, d’ e ffacer les valeurs CMOS ou de flasher le BIOS.
  • Seite 89 BIOS. (voir p.3, No. 18) La fonction ASRock BIOS Flashback vous permet de mettre à jour le BIOS sans allumer le système, même sans processeur. Pour utiliser la fonction USB BIOS Flashback, veuillez suivre les étapes ci-dessous.

  • Seite 90: Contenuto Della Confezione

    Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso.
  • Seite 91 • Potenza a 14 fasi • Supporta la tecnologia Intel® Turbo Boost Max 3.0 • Supporto di CPU unlocked Intel® K-Series • Supporta gamma completa overclocking BCLK ASRock • Supporto di ASRock Hyper BCLK Engine III ® Chipset • Intel...
  • Seite 92 • Supporto di NVIDIA® SLI • Supporto di NVIDIA® SLI con schede grafiche NVIDIA® Quadro • Supporto di NVIDIA® NVLink con doppia scheda grafica serie NVIDIA® GeForce® RTX** ** NVIDIA NVLink Bridge non è fornito in dotazione. Se necessario, acquistarlo presso NVIDIA®. • 1 x Socket M.2 verticale (Key E) con il modulo WiFi-802.11ax fornito (sul pannello I/O posteriore) • Contatti d’...
  • Seite 93 Z490 Taichi Audio • Audio HD a 7.1 canali con Content Protection (codec audio Realtek ALC1220) • Supporto audio Blu-ray Premium • Supporta protezione da sovratensione • Condensatori audio WIMA (per uscite anteriori) • DAC ESS SABRE9218 per l’audio del pannello anteriore • 120dB SNR DAC con amplificatore differenziale...
  • Seite 94 • Modulo Intel® 802.11ax WiFi • Supporta IEEE 802.11a/b/g/n/ax wireless • Supporta Dual-Band (2,4/5 GHz) • Supporta WiFi6 802.11ax (2,4Gbps) • 2 antenne per supportare tecnologia a diversità 2 (trasmissione) x 2 (ricezione) • Supporto di Bluetooth 5.1 + High speed Classe II • Supporta MU-MIMO I/O pannello • 2 x porte antenna...
  • Seite 95 Gen3 x4 (32 Gb/s) (supporto solo con i futuri processori)** ** Supporta la tecnologia Intel® Optane (solo M2_1 e M2_2) ** Supporto di SSD NVMe come disco d’avvio ** Supporta kit ASRock U.2 Connettore • 1 x connettore SPI TPM • 1 x connettore LED alimentazione e altoparlante • 2 x collettore LED RGB...
  • Seite 96 • 1 x connettore audio pannello frontale (15μ connettore audio dorati) • 1 x connettore Thunderbolt AIC (5-pin) (supporta solo carta ASRock Thunderbolt 3 AIC R2.0) • 2 x connettori USB 2.0 (supporto di 4 porte USB 2.0) (Intel® Z490) (supporta protezione da scariche elettrostatiche) • 2 x connettore USB 3.2 Gen1 (supporto di 4 porte USB 3.2 Gen1)
  • Seite 97 • FCC, CE • ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready) * Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti.
  • Seite 98 1.3 Impostazione jumper L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". Jumper per azzerare la Cortocircuitato: Azzerare la CMOS CMOS...
  • Seite 99 Z490 Taichi 1.4 Header e connettori su scheda Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.
  • Seite 100 Connettore LED Collegare i LED alimentazione SPEAKER DUMMY alimentazione e e l’altoparlante a questo DUMMY altoparlante connettore. (SPK_PLED1 a 7 pin) (vedere pag. 1, n. 20) PLED+ PLED+ PLED- Connettori Serial ATA3 Questi otto connettori SATA3 (SATA3_0_1: supportano cavi di trasmissione vedere pag.1, n.
  • Seite 101 Z490 Taichi Header USB 3.2 Gen1 Ci sono due connettori su questa Dummy IntA_PA_D+ (19 pin USB3_6_7) scheda madre. Ciascun header IntA_PB_D+ IntA_PA_D- IntA_PB_D- (vedere pag. 1, n. 10) USB 3.2 Gen1 può supportare due IntA_PA_SSTX+ IntA_PB_SSTX+ IntA_PA_SSTX- porte. IntA_PB_SSTX-...
  • Seite 102 Connettori ventola chassis Questa scheda madre è dotata di / pompa dell'acqua sei connettori ventola a 4 pin per (CHA_FAN1/WP a 4 pin) il raffreddamento ad acqua del FAN_VOLTAGE (vedere pag. 1, n. 35) telaio. Se si decide di collegare una FAN_SPEED FAN_SPEED_CONTROL (CHA_FAN2/WP a 4 pin)
  • Seite 103 Z490 Taichi Connettore ventola CPU / Questa scheda madre è dotata FAN_SPEED_CONTROL pompa dell'acqua di un connettore per la ventola CPU_FAN_SPEED FAN_VOLTAGE (CPU_FAN2/WP_3A a della CPU con raffreddamento 4 pin) ad acqua a 4 pin. Se si decide di (vedere pag. 1, n. 4)
  • Seite 104 Connettore SPI TPM Questo connettore supporta il SPI_DQ3 +3.3V (SPI_TPM_J1 a 13 pin) sistema SPI Trusted Platform Dummy SPI_MOSI (vedere pag. 1, n. 27) Module (TPM), che può archiviare RST# TPM_PIRQ in modo sicuro chiavi, certificati digitali, password e dati. Un sistema TPM permette anche di SPI_TPM_CS# potenziare la sicurezza della rete,...
  • Seite 105 Z490 Taichi 1.5 Interruttori intuitivi La scheda madre è dotata di quattro interruttori intuitivi: Tasto d’alimentazione, tasto di ripristino, tasto Clear CMOS ed tasto BIOS Flashback che consentono di accendere/spegnere rapidamente il sistema, ripristinare il sistema, cancellare i valori CMOS o aggiornare il BIOS.
  • Seite 106 BIOS. (fare riferimento a pag. 3, n. La funzione di flashback BIOS di ASRock consente di aggiornare il BIOS senza alimentare il sistema, persino senza CPU Per utilizzare la funzione Flashback BIOS USB, attenersi ai passaggi di seguito.

  • Seite 107: Contenido Del Paquete

    Z490 Taichi 1 Introducción Gracias por comprar la placa base ASRock Z490 Taichi, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

  • Seite 108: Especificaciones

    • Diseño de 14 fases de alimentación • Admite la tecnología Intel® Turbo Boost Max 3.0 • Compatible con CPU serie K desbloqueada de Intel® • Compatible con overclocking de rango completo BCLK de ASRock • Admite motor Hiper-BCLK de ASRock III Conjunto de • Intel®...
  • Seite 109 Z490 Taichi • Compatible con NVIDIA® SLI • Compatible con NVIDIA® SLI con tarjetas gráficas Quadro de la NVIDIA® • Admite NVIDIA® NVLink con tarjetas gráficas duales de la serie NVIDIA® GeForce® RTX** ** NVIDIA NVLink Bridge no incluído con el paquete. Se puede adquirir en NVIDIA®...
  • Seite 110 Audio • 7.1 Audio CH HD con Protección de contenido (Realtek ALC1220 Audio Codec) • Compatible con audio Blu-ray Premium • Admite protección contra sobretensiones • Condensadores de audio WIMA (para salidas frontales) • ESS SABRE9218 DAC para audio de panel frontal • DAC con SNR de 120 dB con amplificador diferencial • Entrada de alimentación pura • Tecnología de unidad directa...
  • Seite 111 Z490 Taichi • Módulo WiFi Intel® 802.11ax • Compatible con IEEE 802.11a/b/g/n/ax inalámbrica • Compatible con Banda Dual (2,4/5 GHz) • Compatible con WiFi6 802.11ax (2,4Gbps) • 2 antenas compatibles con Tecnología de diversidad 2 (Transmisión) x 2 (Recepción) • Compatible con Bluetooth 5.1 + Alta velocidad clase II • Admite MU-MIMO...
  • Seite 112 Intel® (Solo M2_1 y M2_2) ** Admite unidad de estado sólido de NVMe como disco de arranque ** Admite el kit U.2 de ASRock Conector • 1 x Conector SPI TPM • 1 x LED de alimentación y base de conexiones para el altavoz • 2 x Cabezales de indicador LED RGB...
  • Seite 113 Z490 Taichi • 1 x Conector de alimentación de 24 contactos y ATX (conector de alimentación de alta densidad) • 2 x Conectores de alimentación de 8 pines y 12V (conector de alimentación de alta densidad) • 1 x Conector de audio en el panel frontal (15μ Conector de audio de oro) • 1 x conector Thunderbolt AIC (5 contactos) (Solamente se admite...
  • Seite 114 • Preparado para ErP/EuP (se necesita una fuente de alimentación preparada para ErP/EuP) * Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas...
  • Seite 115 Z490 Taichi 1.3 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”.
  • Seite 116 1.4 Conectores y cabezales incorporados Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base. Cabezal del panel del Conecte el botón de alimentación, PLED+...
  • Seite 117 Z490 Taichi LED de alimentación y Conecte el LED de alimentación SPEAKER DUMMY base de conexiones para la del chasis y el altavoz del chasis DUMMY altavoz a esta base de conexiones. (SPK_PLED1 de 7 contactos) PLED+ (consulte la pág. 1, nº 20)
  • Seite 118 Cabezales USB 3.2 Gen1 Hay dos bases de conexiones en (USB3_6_7 de 19 pines) esta placa base. Cada cabezal USB Dummy IntA_PA_D+ (consulte la pág. 1, nº 10) 3.2 Gen1 admite dos puertos. IntA_PB_D+ IntA_PA_D- IntA_PB_D- IntA_PA_SSTX+ IntA_PB_SSTX+ IntA_PA_SSTX- IntA_PB_SSTX- IntA_PA_SSRX+ IntA_PB_SSRX+ IntA_PA_SSRX-...
  • Seite 119 Z490 Taichi Conectores del ventilador Esta placa base proporciona seis de la bomba de agua/ conectores para el ventilador chasis del chasis para refrigeración (CHA_FAN1/WP de 4 por agua de 4 contactos. Si tiene FAN_VOLTAGE contactos) pensando conectar un ventilador...
  • Seite 120 Conector del ventilador de Esta placa base proporciona un FAN_SPEED_CONTROL la bomba de agua/CPU conector de ventilador de CPU CPU_FAN_SPEED FAN_VOLTAGE (CPU_FAN2/WP_3A de 4 de refrigeración por agua de 4 contactos) contactos. Si tiene pensando (consulte la pág. 1, nº 4) conectar un ventilador de disipador por agua de CPU de 3 contactos, conéctelo al contacto...
  • Seite 121 Z490 Taichi Conector SPI TPM Este conector es compatible con el SPI_DQ3 +3.3V (SPI_TPM_J1 de 13 sistema SPI Módulo de Plataforma Dummy SPI_MOSI contactos) Segura (TPM, en inglés), que RST# TPM_PIRQ (consulte la pág. 1, nº 27) puede almacenar de forma segura claves, certificados digitales, contraseñas y datos.
  • Seite 122 1.5 Interruptores inteligentes La placa base contiene cuatro interruptores inteligentes: Botón de alimentación, Botón de restablecimiento, Botón de borrado de CMOS e Botón de selección de BIOS, lo que permite a los usuarios encender y apagar el sistema, restablecer el sistema, borrar los valores de la CMOS o cambiar entre la BIOS.
  • Seite 123 BIOS permite a los usuarios actualizar la (consulte la pág.3, N.º 18) BIOS. La característica de actualización ASRock BIOS le permite actualizar la BIOS sin encender el sistema, incluso sin CPU. Para utilizar la función de actualización USB de la BIOS, siga los siguientes pasos.

  • Seite 124: Комплект Поставки

    1 Введение Благодарим вас за приобретение надежной материнской платы ASRock Z490 Taichi, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и отличается надежной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

  • Seite 125: Технические Характеристики

    • Поддерживаются модули небуферизованной памяти DDR4 4666+(OC)*/4600/4500/4400/4333/4266(OC)/4133(OC)/ 4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/ 3200(OC)/2933/2800/2666/2400/2133 без ECC. * Дополнительная информация представлена в Списке совместимой памяти (Memory Support List ) на веб-сайте ASRock. (http://www.asrock.com/) * Core (i9/i7) поддерживают память DDR4 с частотой до 2933; Core (i5/i3), Pentium® и Celeron® поддерживают память DDR4 с...
  • Seite 126 • Поддержка NVIDIA® SLI • Поддержка NVIDIA® SLI с видеокартами NVIDIA® Quadro • Поддержка NVIDIA® NVLink с двумя видеокартами серии NVIDIA® GeForce® RTX** ** Мост NVIDIA NVLink не входит в комплект поставки. При необходимости приобретите его в компании NVIDIA®. • 1 вертикальный слот M.2 (ключ E) с входящим в комплект поставки...
  • Seite 127 Z490 Taichi • 7.1-канальный звук высокой четкости HD Audio с защитой Звук данных (аудиокодек Realtek ALC1220) • Поддержка Premium Blu-ray Audio • Аудио конденсаторы WIMA (для фронтальных выходов) • ESS SABRE9218 DAC для передней аудиопанели • ЦАП с отношением сигнал/шум 120 дБ с дифференциальным...
  • Seite 128 Беспрово- • Модуль WiFi Intel® 802.11ax • Поддержка IEEE 802.11a/b/g/n/ax дная ЛВС • Поддержка двух диапазонов (2,4/5 ГГц) • Поддержка WiFi6 802.11ax (2,4Gbps) • 2 антенны для поддержки технологии передачи данных «2 (передача) x 2 (прием)» • Поддержка Bluetooth 5.1 + High speed class II • Поддержка...
  • Seite 129 (поддерживается только с будущим процессором)** ** Поддержка технологии Intel® Optane (только M2_1 и M2_2) ** Поддерживаются в качестве загрузочных SSD-диски типа NVMe ** Поддерживается комплект ASRock U.2. Разъемы • 1 колодка SPI ТРМ • 1 колодка светодиодного индикатора питания и корпусного динамика...
  • Seite 130 • 1 аудиоразъем для передней панели (позолоченные контакты аудиоразъема, 15 мкм) • 1 AIC-разъем Thunderbolt (5-контактный) (Поддерживает только карту ASRock Thunderbolt 3 AIC R2.0) • 2 колодки USB 2.0 (4 портов USB 2.0) (Intel® Z490) (с защитой от электростатических разрядов) • 2 колодка USB 3.2 Gen1 (4 порта USB 3.2 Gen1) (концентратор...
  • Seite 131 Z490 Taichi Опера- • Microsoft® Windows® 10 (64-разрядная) ционные системы Сертифика- • FCC, CE ция • Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP) * С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение...
  • Seite 132 1.3 Установка перемычек Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута». Перемычка сброса Замкнута: Сброс настроек настроек CMOS CMOS 2-контактная (CLRCMOS1) Разомкнута: По умолчанию перемычка (см. стр. 1, № 28) CLRCMOS1 используется...
  • Seite 133 Z490 Taichi 1.4 Колодки и разъемы, расположенные на системной плате Расположенные на системной плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое повреждение системной платы.
  • Seite 134 Колодка светодиодного Предназначена для SPEAKER DUMMY индикатора питания и подключения светодиодного DUMMY динамика корпуса индикатора питания и (7-контактная, SPK_ динамика корпуса. PLED1) PLED+ (см. стр. 1, № 20) PLED+ PLED- Разъемы Serial ATA3 Эти шесть восемь SATA3 (SATA3_0_1: предназначены для см.
  • Seite 135 Z490 Taichi Колодки USB 3.2 Gen1 На материнской плате имеется (19-контактная, две колодки. Каждая колодка USB3_6_7) USB 3.2 Gen1 поддерживает два Dummy IntA_PA_D+ IntA_PB_D+ IntA_PA_D- (см. стр. 1, № 10) порта. IntA_PB_D- IntA_PA_SSTX+ IntA_PB_SSTX+ IntA_PA_SSTX- IntA_PB_SSTX- IntA_PA_SSRX+ IntA_PB_SSRX+ IntA_PA_SSRX- IntA_PB_SSRX-...
  • Seite 136 Разъемы для Данная материнская вентилятора или помпы плата оснащена шестью водяного охлаждения 4-контактными разъемами для корпуса системы водяного охлаждения (4-контактный CHA_ корпуса. 3-контактную систему FAN_VOLTAGE FAN1/WP) водяного охлаждения корпуса FAN_SPEED FAN_SPEED_CONTROL (см. стр. 1,№ 35) следует подключать к контактам (4-контактный CHA_ 1–3.
  • Seite 137 Z490 Taichi Разъем для вентилятора Данная материнская плата или помпы водяного оснащена 4-контактным охлаждения ЦП разъемом для системы водяного (4-контактный CPU_ охлаждения ЦП. 3-контактную FAN_SPEED_CONTROL FAN2/WP_3A) систему водяного охлаждения CPU_FAN_SPEED FAN_VOLTAGE (см. стр. 1,№ 4) ЦП следует подключать к контактам 1–3.
  • Seite 138 Колодка SPI ТРМ Этот разъем обеспечивает SPI_DQ3 +3.3V поддержку системы SPI Trusted (13-контактная, SPI_ Dummy Platform Module (TPM), которая TPM_J1) SPI_MOSI RST# способна обеспечить надежное (см. стр. 1, № 27) TPM_PIRQ хранение ключей, цифровых сертификатов, паролей и SPI_TPM_CS# данных. Система ТРМ также повышает...
  • Seite 139 Z490 Taichi 1.5 Смарт-переключатели На системной плате размещены четыре электронных переключателя: кнопкой питания, кнопкой сброса, кнопкой очистки CMOS-памяти и кнопкой BIOS Flashback, которые позволяют быстро включать и выключать систему, сбрасывать настройки системы, сбрасывать настройки в CMOS-памяти и прошивать BIOS. Кнопка питания...
  • Seite 140 Кнопка BIOS Flashback позволяет (BIOS_FB1) прошивать BIOS. (См. стр. 3, № . 18) Функция прошивки BIOS от ASRock позволяет обновлять BIOS, не включая систему и не используя процессор. Для использования функции прошивки BIOS с помощью USB-накопителя выполните следующие действия. 1. Скачайте новейший файл BIOS с веб-сайта ASRock:http://www.asrock.com.

  • Seite 141: Conteúdo Da Embalagem

    Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações específicas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.
  • Seite 142 • Design com 14 fases de alimentação • Suporta a tecnologia Intel® Turbo Boost Max 3.0 • Suporta CPU desbloqueado da série K da Intel® • Suporta Overclocking total ASRock BCLK • Suporta Mecanismo ASRock Hyper BCLK III Chipset • Intel® Z490 Memória • Tecnologia de memória DDR4 de dois canais...
  • Seite 143 Z490 Taichi • Suporta NVIDIA® SLI • Suporta placas gráficas das NVIDIA® SLI com NVIDIA® Quadro • Suporta placas gráficas das séries NVIDIA® NVLink com dupla NVIDIA® GeForce® RTX** ** O NVIDIA NVLink Bridge não vem com o pacote. Por favor, compre-a da NVIDIA®...
  • Seite 144 Áudio • Áudio HD de 7.1 canais com proteção de conteúdo (Codec de áudio Realtek ALC1220) • Suporte áudio Blu-ray superior • Suporta Proteção de Sobretensão • Capacitores de áudio WIMA (para saídas frontais) • ESS SABRE9218 DAC para o áudio do painel frontal • 120dB SNR DAC com amplificador diferencial • Ligação Pura • Tecnologia de drive direto...
  • Seite 145 Z490 Taichi LAN sem • Módulo Intel® 802.11ax WiFi • Suporta IEEE 802.11a/b/g/n/ax fios • Suporta banda dupla (2,4/5 GHz) • Suporta WiFi6 802.11ax (2,4Gbps) • 2 antenas para suportar tecnologia de diversidade 2 (Transmissão) x 2 (Recepção) • Suporta Bluetooth 5.1 + Classe II de alta velocidade • Suporta MU-MIMO...
  • Seite 146 ** Suporta a tecnologia Intel® Optane (M2_1 e M2_2 apenas) ** Suporta NVMe SSD como discos de inicialização ** Suporta Kit ASRock U.2 Conector • 1 x Plataforma SPI TPM • 1 x LED de alimentação e Cabeçote de Autofalante • 2 x Cabeçotes de LED RGB...
  • Seite 147 • 1 x Conector de áudio de painel frontal (Conector de Áudio de Outro 15μ) • 1 x Conector Thunderbolt AIC (5 pinos)(Suporta Cartão ASRock Thunderbolt 3 AIC R2.0 única) • 2 x Plataformas USB 2.0 (Suporta 4 portas USB 2.0) (Intel® Z490) (Suporta Proteção ESD)
  • Seite 148 • Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP) * Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de...
  • Seite 149 Z490 Taichi 1.3 Configuração dos jumpers A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto".
  • Seite 150 1.4 Suportes e conectores onboard Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe. Suporte do painel de Ligue o botão de alimentação, PLED+ PLED-...
  • Seite 151 Z490 Taichi LED de alimentação e Conecte o LED de alimentação SPEAKER DUMMY Cabeçote de Autofalante do chassi e o autofalante do DUMMY (SPK_PLED1 de 7 pinos) chassi a este cabeçote. (ver p.1, N.º 20) PLED+ PLED+ PLED- Conectores série ATA3...
  • Seite 152 Plataformas USB 3,2 Gen1 Há dois cabeçotes nesta placa- (USB3_6_7 de 19 pinos) mãe. Cada suporte USB 3.2 Gen1 Dummy IntA_PA_D+ (ver p.1, N.º 10) pode suportar duas portas. IntA_PB_D+ IntA_PA_D- IntA_PB_D- IntA_PA_SSTX+ IntA_PB_SSTX+ IntA_PA_SSTX- IntA_PB_SSTX- IntA_PA_SSRX+ IntA_PA_SSRX- IntA_PB_SSRX+ IntA_PB_SSRX- Vbus Vbus (USB3_8_9 de 19 pinos)
  • Seite 153 Z490 Taichi Chassis / Conectores da Esta placa mãe fornece seis ventoinha de bomba de conectores de ventilador do água chassis de refrigeração a água de (CHA_FAN1/WP de 4 4 pinos Se você pretende conectar FAN_VOLTAGE pinos) um ventilador de refrigeração a...
  • Seite 154 Conector da ventoinha de Esta placa mãe inclui um FAN_SPEED_CONTROL bomba de água/CPU conector de ventilador da CPU CPU_FAN_SPEED FAN_VOLTAGE (CPU_FAN2/WP_3A de 4 de refrigeração a água de 4 pinos. pinos) Se você pretende conectar um (ver p.1, N.º 4) ventilador de refrigeração a água da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.
  • Seite 155 Z490 Taichi Plataforma SPI TPM Este conector suporta um sistema SPI_DQ3 +3.3V (SPI_TPM_J1 de 13 pinos) com SPI Módulo de Plataforma Dummy SPI_MOSI (ver p.1, N.º 27) Confiável (TPM), que pode RST# TPM_PIRQ armazenar com segurança chaves, certificados digitais, senhas e dados.
  • Seite 156 1.5 Interruptores inteligentes A placa-mãe tem quatro chaves inteligentes: Botão Liga/Desliga, Botão Reiniciar, Botão Limpar CMOS e Botão BIOS Flashback, permite que os usuários liguem/desliguem o sistema, reinicie o sistema, limpe os valores CMOS ou atualizem o BIOS. Botão de alimentação O Botão de alimentação permite (PWRBTN1) aos usuários ligar/desligar o...
  • Seite 157 (BIOS_FB1) usuários limapr a BIOS. (ver p.3, N.º 18) O recurso ASRock BIOS Flashback permite que você atualize o BIOS sem ligar o sistema, mesmo sem a CPU. Para usar a função USB BIOS Flashback, siga as etapas abaixo. 1. Faça o download do arquivo BIOS mais recente no site da web ASRock:http://www.asrock.com.

  • Seite 158: Zawartość Opakowania

    1 Wprowadzenie Dziękujemy za zakupienie płyty głównej ASRock Z490 Taichi, niezawodnej płyty głównej produkowanej z konsekwentnie wykonywaną przez firmę ASRock, rygorystyczną kontrolą jakości. Płyta ta zapewnia doskonałą jakość działania i solidną konstrukcję, spełniającą zobowiązanie firmy ASRock do dostarczania produktów o wysokiej jakości i wytrzymałości.
  • Seite 159 • 4 x gniazda DDR4 DIMM • Obsługa niebuforowanej pamięci DDR4 4666+(OC)*/4600/ 4500/4400/4333/4266(OC)/4133(OC)/4000(OC)/3866(OC)/ 3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933/2800/2666/ 2400/2133 non-ECC * Sprawdź listę obsługiwanej pamięci na stronie internetowej ASRock w celu uzyskania dalszych informacji. (http://www.asrock.com/) * Core (i9/i7) obsługuje DDR4 do 2933; Core (i5/i3), Pentium® i Celeron®...
  • Seite 160 • Obsługa NVIDIA® SLI • Obsługa NVIDIA® SLI z kartami graficznymi NVIDIA® Quadro • Obsługuje NVIDIA® NVLink z podwójnymi kartami graficznymi serii NVIDIA® GeForce® RTX** ** Mostek NVIDIA NVLink nie jest dostarczany w opakowaniu. Należy go zakupić w firmie NVIDIA® jeżeli konieczne. • 1 x pionowe gniazdo M.2 (Key E) z wbudowanym modułem WiFi-802.11ax (z tyłu Wejścia/Wyjścia) • 15μ...
  • Seite 161 Z490 Taichi Audio • Audio HD 7.1 CH z zabezpieczeniem treści (Kodek audio Realtek ALC1220) • Obsługa audio Blu-ray Premium • Obsługa zabezpieczenia przed przepięciami • Kondensatory WIMA Audio (Dla wyjść przednich) • ESS SABRE9218 DAC dla przedniego panelu audio • 120dB SNR DAC ze wzmacniaczem różnicowym...
  • Seite 162 Bezprzewo- • Moduł WiFi Intel® 802.11ax dowa sieć • Obsługa IEEE 802.11a/b/g/n/ax • Obsługa dwóch pasm (2,4/5 GHz) • Obsługa WiFi6 802.11ax (2,4Gbps) • 2 anteny do obsługi technologii dywersyfikacji 2 (nadawanie) x 2 (odbieranie) • Obsługa Bluetooth 5.1 + Wysokiej szybkości klasa II • Obsługa MU-MIMO Tylny panel • 2 x porty anteny...
  • Seite 163 (32 Gb/s) (Obsługa wyłącznie przyszłych procesorów)** ** Obsługa technologii Intel® Optane (tylko M2_1 i M2_2) ** Obsługa SSD NVMe, jako dysków rozruchowych ** Obsługa ASRock U.2 Kit Złącze • 1 x złącze główkowe SPI TPM • 1 x dioda LED zasilania i złącze główkowe głośnika • 2 x złącza główkowe LED RGB...
  • Seite 164 • 1 x złącze audio na panelu przednim (15μ pozłacane złącze audio) • 1 x złącze Thunderbolt AIC (5-pinowe) (Obsługuje tylko karty ASRock Thunderbolt 3 AIC R2.0) • 2 x złącza główkowe USB 2.0 (obsługa 4 portów USB 2.0) (Intel®...
  • Seite 165 Z490 Taichi System • Microsoft® Windows® 10 64-bitowy operacyjny Certyfikaty • FCC, CE • Gotowość do obsługi ErP/EuP (Wymagane zasilanie z gotowością obsługi ErP/EuP) * Dla uzyskania szczegółowej informacji o produkcie, należy odwiedzić naszą stronę internetową: http://www.asrock.com Należy pamiętać, że przetaktowywanie jest związane z pewnym ryzykiem, włącznie z regulacją...
  • Seite 166 1.3 Ustawienia zworek Ta ilustracja pokazuje ustawienia zworek. Po umieszczeniu nasadki zworki na pinach, zworka jest „Zwarta”. Jeśli nasadka zworki nie jest umieszczona na pinach, zworka jest „Otwarta”. Zworka usuwania danych Zwarcie: Usunięcie danych z z pamięci CMOS pamięci CMOS (CLRCMOS1) Otwarcie: Domyślne 2-pinowa zworka...
  • Seite 167 Z490 Taichi 1.4 Wbudowane złącza główkowe i inne złącza Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczać zworek nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i złączami spowoduje trwałe uszkodzenie płyty głównej. Złącze główkowe na Do tego złącza główkowego...
  • Seite 168 Dioda LED zasilania i Podłącz to tego złącza SPEAKER DUMMY złącze główkowe głośnika główkowego diodę LED DUMMY (7-pinowe SPK_PLED1) zasilania obudowy i głośnik (sprawdź s.1, Nr 20) obudowy . PLED+ PLED+ PLED- Złącza Serial ATA3 Te osiem złączy SATA3 (SATA3_0_1: obsługuje kable danych SATA sprawdź...
  • Seite 169 Z490 Taichi Złącza główkowe USB 3.2 Na tej płycie głównej znajdują Dummy IntA_PA_D+ Gen1 się dwa złącza główkowe. Każde IntA_PB_D+ IntA_PA_D- IntA_PB_D- (19-pinowe USB3_6_7) złącze główkowe USB 3.2 Gen1 IntA_PA_SSTX+ IntA_PB_SSTX+ IntA_PA_SSTX- (sprawdź s.1, Nr 10) może obsługiwać dwa porty.
  • Seite 170 Złącza /wentylatora Ta płyta główna udostępnia sześć pompy wodnej obudowy 4-pinowych złączy obudowy (4-pinowe CHA_FAN1/ wentylatora chłodzenia wodnego. FAN_VOLTAGE Jeśli planowane jest podłączenie FAN_SPEED FAN_SPEED_CONTROL (sprawdź s.1, Nr 35) 3-pinowego wentylatora (4-pinowe CHA_FAN2/ chłodzenia wodnego obudowy, należy je podłączyć do pinów 1-3. (sprawdź...
  • Seite 171 Z490 Taichi Złącze wentylatora pompy Ta płyta główna udostępnia wodnej /CPU 4-pinowe złącze obudowy (4-pinowe CPU_FAN2/ FAN_SPEED_CONTROL wentylatora chłodzenia CPU_FAN_SPEED WP_3A) wodnego CPU. Jeśli planowane FAN_VOLTAGE (sprawdź s.1, Nr 4) jest podłączenie 3-pinowego wentylatora chłodzenia wodnego CPU, należy je podłączyć do pinów 1-3.
  • Seite 172 złącze główkowe SPI TPM To złącze obsługuje system SPI_DQ3 +3.3V (13-pinowe SPI_TPM_J1) SPI Trusted Platform Module Dummy SPI_MOSI (sprawdź s.1, Nr 27) (TPM), który może bezpiecznie RST# TPM_PIRQ przechowywać klucze, certyfikaty cyfrowe, hasła i dane. System TPM pomaga także w zwiększeniu SPI_TPM_CS# zabezpieczenia sieci, ochronie RSMRST#...
  • Seite 173 Z490 Taichi 1.5 Inteligentne przełączniki Ta płyta główna ma cztery inteligentne przełączniki: Przycisk zasilania, przycisk resetowania, przyciski usuwania pamięci CMOS i przycisk flashowania BIOS, umożliwiają użytkownikom szybkie włączanie/wyłączanie systemu, resetowanie systemu, usunięcie wartości CMOS lub flashowanie BIOS. Przycisk zasilania Przycisk zasilania umożliwia (PWRBTN1) użytkownikom szybkie włączanie/...
  • Seite 174 (BIOS_FB1) użytkownikom flashowanie BIOS. (patrz p.3, Nr. 18) Funkcja flashowania BIOS ASRock umożliwia użytkownikom aktualizację BIOS bez włączania zasilania systemu, nawet bez procesora. Aby używać funkcję flashowania BIOS przez USB, należy wykonać podane poniżej czynności. 1. Pobierz najnowszy plik BIOS ze strony internetowej ASRock:http://www.asrock.com.
  • Seite 175 Z490 Taichi 1 개요 ASRock Z490 Taichi 마더보드를 구입해 주셔서 감사합니다 . 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다 . 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다 . 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의...
  • Seite 176 • DDR4 DIMM 슬롯 4 개 • DDR4 4666+(OC)*/4600/4500/4400/4333/4266(OC)/4133 (OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3200 (OC)/2933/2800/2666/2400/2133 비 ECC, 비버퍼링 메모리 지원 * 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/) * Core (i9/i7) 는 최대 2933 까지 DDR4 를 지원하고 ;...
  • Seite 177 Z490 Taichi • NVIDIA® SLI 지원 • NVIDIA® Quadro 그래픽 카드를 탑재한 NVIDIA® SLI 를 지원합니다 • 듀얼 NVIDIA® GeForce® RTX 시리즈 그래픽 카드를 탑재한 NVIDIA® NVLink 를 지원합니다 .** ** NVIDIA NVLink Bridge 는 제품과 함께 제공되지 않습니다 .
  • Seite 178 • 콘텐츠 보호를 이용한 7.1 CH HD 오디오 지원 (Realtek 오디오 ALC1220 오디오 코덱 ) • 프리미엄 Blu-ray 오디오 지원 • 서비 보호 지원 • WIMA 오디오 콘덴서 ( 전면 출력용 ) • 전면 패널 오디오용 ESS SABRE9218 DAC • 디퍼렌셜 증폭기 포함 120dB SNR DAC • 순수...
  • Seite 179 Z490 Taichi • 안테나 포트 2 개 후면 패널 • PS/2 마우스 / 키보드 포트 1 개 • HDMI 포트 1 개 • DisplayPort 1.4 1 개 • 광학 SPDIF 출력 포트 1 개 • USB 3.2 Gen2 타입 A 포트 2 개 (10 Gb/s) (ReDriver) (ESD 보호...
  • Seite 180 ** Intel® Optane 기술 지원 (M2_1 및 M2_2 에만 해당 ) ** NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원 ** ASRock U.2 키트 지원 • SPI TPM 헤더 1 개 커넥터 • 전원 LED 및 스피커 헤더 1 개...
  • Seite 181 • 8 핀 12V 전원 커넥터 2 개 ( 고밀도 전원 커넥터 ) • 전면 패널 오디오 커넥터 1 개 (15 μ 골드 오디오 커넥터 ) • underbolt AIC 커넥터 1 개 (5 핀 ) (ASRock underbolt 3 AIC R2.0 카드 만 지원 ) • USB 2.0 헤더...
  • Seite 182 • FCC, CE 인증 • ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 ) * 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이...
  • Seite 183 Z490 Taichi 1.3 점퍼 설정 그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락” 됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . Clear CMOS 점퍼 단락 : Clear CMOS (CLRCMOS1) 단선 : 기본값 2 핀 점퍼...
  • Seite 184 1.4 온보드 헤더 및 커넥터 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩니다 . 섀시의 전원 버튼 , 리셋 버튼 , 시스템 패널 헤더 PLED+ PLED- (9 핀...
  • Seite 185 Z490 Taichi 전원 LED 및 스피커 헤더 섀시 전원 LED 와 섀시 SPEAKER DUMMY (7 핀 SPK_PLED1) 스피커를 이 헤더에 DUMMY (1 페이지 , 20 번 항목 연결하십시오 . 참조 ) PLED+ PLED+ PLED- 시리얼 ATA3 커넥터 이들 8 개의 SATA3 커넥터는...
  • Seite 186 USB 3.2 Gen1 헤더 이 마더보드에는 헤더 두 개가 Dummy IntA_PA_D+ (19 핀 USB3_6_7) 있습니다 . 각 USB 3.2 Gen1 IntA_PB_D+ IntA_PA_D- IntA_PB_D- (1 페이지 , 10 번 항목 헤더는 포트 두 개를 지원할 수 IntA_PA_SSTX+ IntA_PB_SSTX+ IntA_PA_SSTX- 참조 ) 있습니다...
  • Seite 187 Z490 Taichi 섀시 / 워터 펌프 팬 이 마더보드에는 4 핀 수냉식 섀시 팬 커넥터 6 개가 탑재되어 커넥터 (4 핀 CHA_FAN1/WP) 있습니다 . 3 핀 CPU 섀시 FAN_VOLTAGE (1 페이지 , 35 번 항목 수냉식 쿨러 팬을 연결하려는 FAN_SPEED FAN_SPEED_CONTROL 참조...
  • Seite 188 CPU/ 워터 펌프 팬 이 마더보드에는 4 핀 수냉식 FAN_SPEED_CONTROL CPU 팬 커넥터가 탑재되어 커넥터 CPU_FAN_SPEED FAN_VOLTAGE (4 핀 CPU_FAN2/ 있습니다 . 3 핀 CPU 수냉식 WP_3A) 쿨러 팬을 연결하려는 경우 핀 (1 페이지 , 4 번 항목 1-3 에 연결하십시오 . 참조...
  • Seite 189 Z490 Taichi SPI TPM 헤더 이 커넥터는 키 , 디지털 인증서 , SPI_DQ3 +3.3V (13 핀 SPI_TPM_J1) 암호 및 데이터를 안전하게 Dummy SPI_MOSI (1 페이지 , 27 번 항목 보관할 수 있는 SPI TPM(Trusted RST# TPM_PIRQ 참조 ) Platform Module) 시스템을...
  • Seite 190 1.5 스마트 스위치 마더보드에는 스마트 스위치 네 개가 탑재되어 있습니다 : 전원 버튼 , 리셋 버튼 , CMOS 초기화 버튼 및 BIOS 플래시백 버튼을 사용하여 시스템을 빨리 켜고 끄거나 시스템을 리셋하거나 CMOS 값을 지우거나 BIOS 를 플래시할 수 있습니다 . 전원...
  • Seite 191 플래시할 수 있습니다 . (3 페이지의 , 18 번 항목 참조 ) ASRock BIOS 플래시백 기능을 사용하면 시스템 전원을 켜지 않고 , 심지어 CPUY 없이도 BIOS 를 업데이트할 수 있습니다 . USB BIOS 플래시백 기능을 사용하려면 아래 단계를 따르십시오 .
  • Seite 192 1 はじめに ASRock Z490 Taichi マザーボードをお買い上げ頂きありがとう ございます。 ASRock の製 品は一貫した厳格な品質管理の下で製造されております。 優れた品質と耐久性を兼ね備 えつつ、 優れたパフォーマンスを提供致します。 マザーボードの仕様と BIOS ソフトウェアは更新されるこ とがあるため、 このマニュアル の内容は予告なしに変更するこ とがあります。 このマニュアルの内容に変更があった場 合には、 更新されたバージョンは、 予告なくASRock のウェブサイ トから入手できるように なります。 このマザーボードに関する技術的なサポートが必要な場合には、 ご使用のモ デルについての詳細情報を、 当社のウェブサイ トで参照く ださい。 ASRock のウェブサイ トでは、 最新の VGA カードおよび CPU サポート一覧もご覧になれます。 ASRock ウェブ...
  • Seite 193 • デジタル電源設計 • 14 電源フェーズ設計 • Intel® ターボブースト Max 3.0 テク ノロジーをサポート • Intel® K シリーズ アンロック CPU に対応 • ASRock BCLK フルレンジオーバークロッキングに対応 • ASRock ハイパー BCLK エンジン III に対応 チップセッ ト • Intel® Z490 • デュアルチャンネル DDR4 メモリ機能 メモリ...
  • Seite 194 • NVIDIA® SLI に対応 • NVIDIA® グラフ ィ ックスカードで NVIDIA® SLI に対応 • 2 枚の NVIDIA® GeForce® RTX シリーズグラフィ ックスカードで に対応 ** NVIDIA® NVLink ** NVIDIA NVLink Bridge はパッケージに含まれていません。 必 要な場合は NVIDIA® から購入してく ださい。 • 1 x 垂直 M.2 ソケッ ト （Key E） 、 WiFi-802.11ax モジュールがバン ドルされています...
  • Seite 195 Z490 Taichi • 7.1 CH HD オーディオ、 コンテンツプロテクション付き （Realtek オーディオ ALC1220 オーディオコーデック） • プレミアム ・ ブルーレイ ・ オーディオ ・ サポート • サージ保護に対応 • WIMA オーディオコンデンサ （フロント出力用） • ESS SABRE9218 DAC （フロントパネルオーディオ用） • SNR 比 120dB の DAC （差動アンプ搭載） • Pure Power-In （ピュアパワーイン）...
  • Seite 196 • Intel® 802.11ax WiFi モジュール ワイヤレス • IEEE 802.11a/b/g/n/ax をサポート • デュアルバンド (2.4/5 GHz) をサポート • WiFi6 802.11ax (2.4Gbps) をサポート • 2 （ 送信） x 2 （ 受信） ダイバーシティテク ノロジーをサポートする 2 本のアンテナ • ブルートゥース 5.1 + ハイスピードクラス II をサポート • MU-MIMO に対応 • 2 x アンテナポート...
  • Seite 197 応） ** テク ノロジーに対応 （M2_1 および M2_2 専用） ** Intel® Optane ** 起動ディスク として NVMe SSD に対応 ** ASRock U.2 キッ トに対応 • 1 x SPI TPM ヘッダー コネクタ • 1 x 電源 LED とスピーカーヘッダー • 2 x RGB LED ヘッダー...
  • Seite 198 • 1 x 24 ピン ATX 電源コネクターコネクタ （高密度電源コネクタ ー） • 2 x 8 ピン 12V 電源コネクタ （高密度電源コネクタ） • 1 x フロントパネルオーディオコネクタ （15 μ ゴールドオーディオ ジャック） underbolt AIC コネクタ （5 ピン） （ underbolt 3 AIC R2.0 • 1 x カー ドのみポートに対応） • 2 x USB 2.0 ヘッダー...
  • Seite 199 Z490 Taichi • Microso ® Windows® 10 64-bit 認証 • FCC、 CE • ErP/EuP Ready （ ErP/EuP 対応電源供給装置が必要です） * 商品詳細については、 当社ウェブサイ トをご覧く ださい。 http://www.asrock.com BIOS 設定の調整、 アンタイ ドオーバークロックテク ノロジーの適用、 サードパーティのオー バークロックツールの使用などを含む、 オーバークロックには、 一定のリスクを伴います のでご注意く ださい。 オーバークロックするとシステムが不安定になったり、 システムの コンポーネントやデバイスが破損するこ とがあります。 ご自分の責任で行ってく ださい。...
  • Seite 200 1.3 ジャンパー設定 このイラストは、 ジャンパーの設定方法を示しています。 ジャンパーキャップがピンに被 さっていると、 ジャンパーは 「ショート」 です。 ジャンパーキャップがピンに被さっていない 場合には、 ジャンパーは 「オープン」 です。 CMOS クリアジャンパー ショート ： CMOS のク リア オープン : デフォルト (CLRCMOS1) 2 ピンジャンパー （p.1、 No. 28 参照） CLRCMOS1 は、 CMOS のデータをクリアするこ とができます。 CMOS のデータには、 システムパスワード、 日付、 時間、 システム設定パラメーターなどのシステム設定情 報が含まれます。...
  • Seite 201 Z490 Taichi 1.4 オンボードのヘッダーとコネクタ オンボードヘッダーとコネクタはジャンパーではありません。 これらヘッダーとコネクタ にはジャンパーキャップを被せないでく ださい。 ヘッダーおよびコネクタにジャンパー キャップを被せると、 マザーボードに物理損傷が起こるこ とがあります。 システムパネルヘッダー 電源ボタンを接続し、 ボタンを PLED+ PLED- （9 ピン PANEL1） リセッ トし、 下記のピン割り当て PWRBTN# （p.1、 No. 21 参照） に従って、 シャーシのシステムス テータス表示ランプをこのヘッ RESET# ダーにセッ トします。 ケーブルを HDLED- 接続するときには、 ピンの＋と− HDLED+ に気をつけてく ださい。...
  • Seite 202 電源 LED とスピーカーヘ シャーシ電源 LED とシャーシ SPEAKER DUMMY ッダー スピーカーをこのヘッダーに DUMMY （7 ピン SPK_PLED1） 接続してく ださい。 （p.1、 No. 20 参照） PLED+ PLED+ PLED- シリアル ATA3 コネクタ これら 8 つの SATA3 コネクタ は最高 6.0Gb/s のデーター転 (SATA3_0_1: p.1、 No. 14 参照） 送速度をサポートし、 内部ス トレージデバイス用の...
  • Seite 203 Z490 Taichi USB 3.2 Gen1 ヘッダー このマザーボードには 2 つの Dummy IntA_PA_D+ （19 ピン USB3_6_7） ヘッダーが装備されています。 IntA_PB_D+ IntA_PA_D- IntA_PB_D- （p.1、 No. 10 参照） 各 USB 3.2 Gen1 ヘッダーは、 2 IntA_PA_SSTX+ IntA_PB_SSTX+ IntA_PA_SSTX- つのポートをサポートできます。 IntA_PB_SSTX- IntA_PA_SSRX+ IntA_PB_SSRX+ IntA_PA_SSRX- IntA_PB_SSRX- Vbus Vbus Vbus...
  • Seite 204 シャーシ / ウォーターポ このマザーボードには 6 つの 4 FAN_VOLTAGE ンプファンコネクタ ピン水冷却シャーシがコネクタ FAN_SPEED （4 ピン CHA_FAN1/WP） 用に装備されています。 3 ピンの FAN_SPEED_CONTROL （p.1、 No. 35 参照） シャーシ水冷却ファンを接続す （4 ピン CHA_FAN2/WP） る場合には、 ピン 1-3 に接続して （p.1、 No. 31 参照） く ださい。 （4 ピン CHA_FAN3/WP） FAN_VOLTAGE CHA_FAN_SPEED （p.1、...
  • Seite 205 Z490 Taichi このマザーボードは 4 ピン水冷 CPU/ウォーターポンプフ FAN_SPEED_CONTROL ァンコネクタ 却 CPU ファンコネクタが装備さ CPU_FAN_SPEED （4 ピン CPU_FAN2/ FAN_VOLTAGE れています。 3 ピンの CPU 水冷 却ファンを接続する場合には、 ピ WP_3A） （p.1、 No. 4 参照） ン 1-3 に接続してく ださい。 ATX 電源コネクタ このマザーボードは 24 ピン （24 ピン ATXPWR1）...
  • Seite 206 このコネクタは SPI トラステッ SPI TPM Header SPI_DQ3 +3.3V （SPI TPM ヘッダー） ド ・ プラッ トフォーム ・ モジュール Dummy SPI_MOSI （13 ピン SPI_TPM_J1) （TPM） システムに対応するの RST# TPM_PIRQ （p.1、 No. 27 参照） で、 鍵、 デジタル証明書、 パスワー ド、 データを安全に保管できます。 TPM システムはまた、 ネッ トワー SPI_TPM_CS# クセキュリティを高め、...
  • Seite 207 Z490 Taichi 1.5 スマートスイッチ このマザーボードには 4 つのスマートスイッチが装備されています : 電源ボタン、 リセッ トボタン、 ク リア CMOS ボタン、 BIOS フラッシュバックボタンにより、 システムを素早く ON/OFF したり、 システムをリセッ トしたり、 CMOS 値をクリアしたり、 BIOS をフラッシュし たりするこ とができます。 電源ボタン 電源ボタンで、 システムを素早く オン / オフにできます。 (PWRBTN1) Power （p.1、 No. 22 参照）...
  • Seite 208 タン BIOS をフラッシュするこ とができます。 (BIOS_FB1) （p.3、 No. 18 参照） ASRock BIOS Flashback 機能を使用すれば、 システムの電源を投入せずに、 CPU がなく てもなく ても BIOS を更新できます。 次の手順に従って USB BIOS Flashback 機能を使用します。 1. ASRock のウェブサイ トから最新の BIOS ファイルをダウンロードします :http://www.asrock.com. 2. BIOS ファイルを USB フラッシュ ドライブにコピーします。 USB フラッシュ ドライブのファイルシステ...
  • Seite 209 • 华擎 Z490 Taichi 支持光盘 • 4 x 串行 ATA (SATA) 数据线（选购） • 1 x ASRock SLI_HB_Bridge_2S 卡 • 1 x ASRock WiFi 2.4/5 GHz 天线 • 1 x 华擎螺丝刀（选购） • 3 x 螺丝（供 M.2 插座使用）（选购） • 2 x 螺母柱（供 M.2 插座使用）（选购）...
  • Seite 210 • 4 x DDR4 DIMM 槽 • 支持 DDR4 4666+(OC)*/4600/4500/4400/4333/4266(OC)/4133 (OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3200 (OC)/2933/2800/2666/2400/2133 非 ECC，非缓冲内存 * 请参阅华擎网站上的 Memory Support List（内存支持列表）了 解详情。(http://www.asrock.com/) * Core (i9/i7) 支持 DDR4 最高达 2933；Core (i5/i3)， Pentium® 和 Celeron® 支持 DDR4 最高达 2666。 • 支持 ECC UDIMM 内存模块（非 ECC 模式操作）...
  • Seite 211 Z490 Taichi • 支持 NVIDIA® SLI • 支持 NVIDIA® SLI ，配有 NVIDIA® Quadro 显卡 • 支持 NVIDIA® NVLink ，配有双 NVIDIA® GeForce® RTX 系 列显卡 ** ** 包装中未随附 NVIDIA NVLink Bridge。如有需要，可向 NVIDIA® 购买。 • 1 x 垂直 M.2 Socket (Key E)，捆绑有 WiFi-802.11ax 模块（在...
  • Seite 212 • 具有内容保护功能的 7.1 CH 高清音频（Realtek ALC1220 音 音频 频编解码器） • 优质 Blu-ray 音频支持 • 支持电涌保护 • WIMA 音频电容（用于前部输出） • 前面板音频 ESS SABRE9218 DAC • 120dB SNR DAC，带微分放大器 • 纯电源输入 • Direct Drive（直接驱动）技术 • PCB 隔离罩 • 后侧输出端口上具有阻抗感测功能 • 用于左 / 右音频通道的个别 PCB 层 • 金色音频插孔...
  • Seite 213 Z490 Taichi • 2 x 天线端口 后面板 I/O • 1 x PS/2 鼠标 / 键盘端口 • 1 x HDMI 端口 • 1 x DisplayPort 1.4 • 1 x 光学 SPDIF 输出端口 • 2 x USB 3.2 Gen2 A 类型端口 (10 Gb/s) (ReDriver)（支持 ESD 保护）...
  • Seite 214 * M2_3, SATA3_4, SATA3_5 和 USB32_TC_1 共享巷道。使用其中 任意一个都会导致 USB32_TC_1 降级至最大 16 Gb/s。 • 1 x 超级 M.2 接口 (M2_2)，支持 M Key 类型 2260/2280 M.2 SATA3 6.0 Gb/s 模块和 M.2 PCI Express 模块 （最高 Gen3 x4 (32 Gb/s)）** • 1 x 超级 M.2 接口 (M2_3)，支持 M Key 类型 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s 模块和...
  • Seite 215 Z490 Taichi • 1 x 24 针 ATX 电源接口（高密度电源接口） • 2 x 8 针 12V 电源接口（高密度电源接口） • 1 x 前面板音频接口（15 μ 金色音频接口） • 1 x underbolt AIC 接口（5 针）（仅支持 underbolt 3 AIC R2.0 卡） • 2 x USB 2.0 接脚（支持 4 个 USB 2.0 端口）(Intel® Z490)（支...
  • Seite 216 • Microso ® Windows® 10 64-bit 操作系统 • FCC、CE 认证 • ErP/EuP 支持（需要支持 ErP/EuP 的电源） * 有关详细产品信息，请访问我们的网站：http://www.asrock.com 须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或使用 第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成损 坏。执行这项工作您应自担风险和费用。我们对由于超频而造成的损坏概不负责。...
  • Seite 217 Z490 Taichi 1.3 跳线设置 此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线 “短接”。如果这些针脚 上没有装跳线帽，跳线“开路”。 清除 CMOS 跳线 短接 : 清除 CMOS (CLRCMOS1) 开路 : 默认 （见第 1 页，第 28 个） 2 针跳线 CLRCMOS1 允许您清除 CMOS 中的数据。CMOS 中的数据包括系统设置信息，如系 统密码、日期、时间和系统设置参数。要清除和重置系统参数为默认设置，请关闭 计算机，拔下电源线插头，然后使用跳线帽短接 CLRCMOS1 上的针脚 3 秒。请记住 在清除 CMOS 后取下跳线帽。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必...
  • Seite 218 1.4 板载接脚和接口 板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些 接脚和接口上将会对主板造成永久性损坏。 系统面板接头 按照下面的针脚分配，将机箱 PLED+ PLED- （9 针 PANEL1） PWRBTN# 上的电源按钮、重置按钮和系 （见第 1 页，第 21 个） 统状态指示灯连接到此接脚。 在连接线缆前请记下正负针 RESET# 脚。 HDLED- HDLED+ PWRBTN （电源按钮）: 连接到机箱前面板上的电源按钮。您可以配置使用电源按钮关闭系统的方式。 RESET （重置按钮）: 连接到机箱前面板上的重置按钮。如果计算机死机，无法执行正常重新启动，按重置 按钮重新启动计算机。 PLED （系统电源 LED）: 连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在 S1/S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。 HDLED （硬盘活动...
  • Seite 219 Z490 Taichi 电源 LED 和扬声器接脚 请将机箱电源 LED 和机箱扬 SPEAKER DUMMY （7 针 SPK_PLED1） 声器连接到此接脚。 DUMMY （见第 1 页，第 20 个） PLED+ PLED+ PLED- 串行 ATA3 接口 这八个 SATA3 接口支持最高 6.0 Gb/s 数据传输速率的内部 （SATA3_0_1: 见第 1 页，第 14 个） 存储设备的 SATA 数据线。...
  • Seite 220 USB 3.2 Gen1 接脚 此主板上有 2 个接脚。每个 Dummy IntA_PA_D+ （19 针 USB3_6_7） USB 3.2 Gen1 接脚可以支持两 IntA_PB_D+ IntA_PA_D- IntA_PB_D- （见第 1 页，第 10 个） 个端口。 IntA_PA_SSTX+ IntA_PB_SSTX+ IntA_PA_SSTX- IntA_PB_SSTX- IntA_PA_SSRX+ IntA_PB_SSRX+ IntA_PA_SSRX- IntA_PB_SSRX- Vbus Vbus Vbus Vbus Vbus IntA_PB_SSRX- （19 针 USB3_8_9） IntA_PB_SSRX+ IntA_PA_SSRX- IntA_PA_SSRX+...
  • Seite 221 Z490 Taichi 机箱 / 水泵风扇接口 此主板提供 6 个 4 针水冷机箱 （4 针 CHA_FAN1/WP） 风扇接口。如果您打算连接 3 FAN_VOLTAGE （见第 1 页，第 35 个） 针机箱水冷风扇，请将它连接 FAN_SPEED FAN_SPEED_CONTROL （4 针 CHA_FAN2/WP） 到针脚 1-3。 （参见第 1 页，第 31 个） （4 针 CHA_FAN3/WP） FAN_VOLTAGE （见第 1 页，第 19 个）...
  • Seite 222 CPU/ 水泵风扇接口 此主板提供 4 针水冷风扇接口。 FAN_SPEED_CONTROL （4 针 CPU_FAN2/ 如果您打算连接 3 针 CPU 水冷 CPU_FAN_SPEED FAN_VOLTAGE WP_3A） 风扇，请将它连接到针脚 1-3。 （见第 1 页，第 4 个） ATX 电源接口 此主板提供 24 针 ATX 电源接 （24 针 ATXPWR1） 口。要使用 20 针 ATX 电源， （见第 1 页，第 8 个） 请沿针脚...
  • Seite 223 Z490 Taichi SPI TPM 接脚 此接口支持 SPI Trusted Platform SPI_DQ3 +3.3V （13 针 SPI_TPM_J1） Module（信任平台模块， Dummy SPI_MOSI （见第 1 页，第 27 个） TPM）系统，可以安全地存储 RST# TPM_PIRQ 密钥、数字证书、密码和数据。 TPM 系统也可以帮助增强网络 安全，保护数字身份和确保平 SPI_TPM_CS# 台完整性。 RSMRST# SPI_MISO SPI_CS0 SPI_DQ2 RGB LED 接脚 这两个 RGB 接脚用于连接 RGB （4 针...
  • Seite 224 1.5 智能开关 此主板配有 4 个智能开关：电源按钮、重置按钮、清除 CMOS 按钮和 BIOS 回闪按钮， 允许用户快速开启 / 关闭系统、重置系统、清除 CMOS 值或刷新 BIOS。 电源按钮允许用户快速打开 / 电源按钮 (PWRBTN1) 关闭系统。 Power （见第 1 页，第 22 个） 重置按钮 重置按钮允许用户快速重置系 (RSTBTN1) 统。 Reset （见第 1 页，第 24 个） 清除 CMOS 按钮 清除 CMOS 按钮允许用户快速 (CLRCBTN1) 清除...
  • Seite 225 BIOS 回闪按钮 BIOS 回闪开关允许用户刷新 BIOS。 (BIOS_FB1) （见第 3 页，第 18 个） 借助 ASRock BIOS 回闪功能，无需为系统通电、甚至无需使用 CPU 即可更新 BIOS。 要使用 USB BIOS 回闪功能，请按照下面的步骤执行操作。 1. 从 ASRock 网站下载最新 BIOS 文件：http://www.asrock.com。 2. 将 BIOS 文件复制到 USB 闪存盘。确保 USB 闪存盘的文件系统为 FAT32。 3. 从压缩文件中解压出 BIOS 文件。...
  • Seite 226 电子信息产品污染控制标示 依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子 信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露 产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或 对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板 上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之 环保使用期限为 10 年。 图一 有毒有害物质或元素的名称及含量说明 若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格 及说明。 有害物质或元素 部件名称 铅 (Pb) 镉 (Cd) 汞 (Hg) 六价铬 (Cr(VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) 印刷电路板 及电子组件 外部信号连 接头及线材 O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定 的限量要求以下。 X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准 规定的限量要求，然该部件仍符合欧盟指令...
  • Seite 227 • 華擎 Z490 Taichi 支援光碟 • 4 x Serial ATA (SATA) 資料纜線（選用） • 1 x ASRock SLI_HB_Bridge_2S 卡 • 1 x ASRock WiFi 2.4/5 GHz 天線 • 1 x 華擎螺絲起子（選用） • 3 x 螺絲（適用於 M.2 插座）（選用） • 2 x 銅柱（適用於 M.2 插座）（選用）...
  • Seite 228 記憶體 • 4 x DDR4 DIMM 插槽 • 支援 DDR4 4666+(OC)*/4600/4500/4400/4333/4266(OC)/4133 (OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3200 (OC)/2933/2800/2666/2400/2133 非 ECC、無緩衝記憶體 * 如需更多資訊，請參閱華擎網站上的記憶體支援表。 (http://www.asrock.com/) * Core (i9/i7) 支援最高 2933 DDR4；Core (i5/i3)；Pentium® 和 Celeron® 支援最高 2666 DDR4。 • 支援 ECC UDIMM 記憶體模組 ( 於非 ECC 模式下運作 ) • 最大系統記憶體容量：128GB...
  • Seite 229 Z490 Taichi Z490 Taichi • 支援 NVIDIA® SLI • 支援 NVIDIA® SLI 搭配 NVIDIA® Quadro 顯示卡 • 支援 NVIDIA® NVLink 搭配雙 NVIDIA® GeForce® RTX 系列 顯示卡 ** ** NVIDIA NVLink Bridge 未隨附於套件。如有需要，請向 NVIDIA® 購買。 • 1 x 垂直 M.2 插座 (Key E)，搭售 WiFi-802.11ax 模組（在後置...
  • Seite 230 • 7.1 CH HD 音訊含內容保護（Realtek ALC1220 音訊轉碼器） 音訊 功能 • 高階藍光音訊支援 • 支援突波保護 • WIMA 音響級電容（用於正面輸出） • 前面板音訊的 ESS SABRE9218 DAC • 120dB SNR DAC 及差動放大器 • 純電源輸入 • 直驅技術 • PCB 隔離遮蔽 • 後輸出埠的阻抗感應 • 適用左／右音訊聲道的獨立 PCB 層 • 金色音訊插孔 • 15μ...
  • Seite 231 Z490 Taichi Z490 Taichi • 2 x 天線連接埠 後面板 I/O • 1 x PS/2 滑鼠／鍵盤連接埠 • 1 x HDMI 連接埠 • 1 x DisplayPort 1.4 • 1 x 光纖 SPDIF 輸出連接埠 • 2 x USB 3.2 Gen2 A 類型連接埠 (10 Gb/s) (ReDriver)（支援靜...
  • Seite 232 * M2_3、SATA3_4、SATA3_5 及 USB32_TC_1 共用通道。如果任 一個正在使用，USB32_TC_1 將降級到最大 16 Gb/s。 • 1 x Ultra M.2 插座 (M2_2)，支援 M Key 型 2260/2280 M.2 SATA3 6.0 Gb/s 模組與 M.2 PCI Express 模組（最高可達 Gen3 x4 (32 Gb/s)）類型 ** • 1 x Ultra M.2 插座 (M2_3)，支援 M Key 型 2230/2242/2260/ 2280/22110 M.2 SATA3 6.0 Gb/s 模組與...
  • Seite 233 Z490 Taichi Z490 Taichi • 1 x 24 pin ATX 電源接頭（高密度電源連接埠） • 2 x 8 pin 12V 電源連接埠（高密度電源連接埠） • 1 x 前面板音訊接頭（15μ 金色音訊接頭） • 1 x underbolt AIC 接頭 (5-pin)（僅支援華擎 underbolt 3 AIC R2.0 卡） • 2 x USB 2.0 排針（支援 4 個 USB 2.0 連接埠）(Intel® Z490) （支援靜電保護）...
  • Seite 234 • Microso ® Windows® 10 64-bit 作業系統 • FCC、CE 認證 • ErP/EuP ready（須具備 ErP/EuP ready 電源供應器） * 如需產品詳細資訊，請上我們的網站：http://www.asrock.com 請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用自 由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚至 會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻 所造成的可能損害概不負責。...
  • Seite 235 Z490 Taichi Z490 Taichi 1.3 跳線設定 圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳線 帽套在針腳上，該跳線為「開啟」。 清除 CMOS 跳線 短路：清除 CMOS (CLRCMOS1) 開啟：預設 （請參閱第 1 頁，編號 2-pin 跳線 28） 您可利用 CLRCMOS1 清除 CMOS 中的資料。CMOS 中的資料包含系統設定資訊， 如系統密碼、日期、時間及系統設定參數。若要清除並重設系統參數為預設設定， 請先關閉電腦電源及拔下電源線，然後使用跳線蓋讓 CLRCMOS1 上的針腳短路約 3 秒。請牢記，務必在清除 CMOS 後取下跳線蓋。若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於進行清除 CMOS 動作前關機。...
  • Seite 236 1.4 板載排針及接頭 板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排 針及接頭上，將造成主機板永久性的受損。 系統面板排針 請依照以下的針腳排列將機殼 PLED+ PLED- (9-pin PANEL1) PWRBTN# 上的電源按鈕、重設按鈕及系 （請參閱第 1 頁，編號 統狀態指示燈連接至此排針。 21） 在連接纜線之前請注意正負針 RESET# 腳。 HDLED- HDLED+ PWRBTN ( 電源按鈕 )： 連接至機殼前面板上的電源按鈕。您可設定使用電源按鈕關閉系統電源的方式。 RESET ( 重設按鈕 )： 接至機殼前面板上的重設按鈕。若電腦當機且無法執行正常重新啟動，按下重設按鈕 即可重新啟動電腦。 PLED ( 系統電源 LED)： 連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進 入...
  • Seite 237 Z490 Taichi Z490 Taichi 電源 LED 及喇叭排針 請將機殼電源 LED 及機殼喇 SPEAKER DUMMY (7-pin SPK_PLED1) 叭連接至此排針。 DUMMY （請參閱第 1 頁，編號 20） PLED+ PLED+ PLED- Serial ATA3 接頭 這八組 SATA3 接頭皆支援內 部儲存裝置的 SATA 資料纜 （SATA3_0_1: 請參閱第 1 頁，編號 線，最高可達 6.0 Gb/s 資料傳...
  • Seite 238 USB 3.2 Gen1 排針 本主機板上含有兩組排針。各 Dummy IntA_PA_D+ (19-pin USB3_6_7) USB 3.2 Gen1 排針皆可支援兩 IntA_PB_D+ IntA_PA_D- IntA_PB_D- （請參閱第 1 頁，編號 個連接埠。 IntA_PA_SSTX+ IntA_PB_SSTX+ IntA_PA_SSTX- 10） IntA_PB_SSTX- IntA_PA_SSRX+ IntA_PB_SSRX+ IntA_PA_SSRX- IntA_PB_SSRX- Vbus Vbus Vbus Vbus Vbus IntA_PB_SSRX- (19-pin USB3_8_9) IntA_PA_SSRX- IntA_PB_SSRX+ IntA_PA_SSRX+ （請參閱第...
  • Seite 239 Z490 Taichi Z490 Taichi 本主機板配備 6 個 4-Pin 水冷 機殼／水冷幫浦風扇接 頭 機殼風扇接頭。若您計畫連接 (4-pin CHA_FAN1/WP) 3-Pin 機殼水冷風扇，請接至 FAN_VOLTAGE （請參閱第 1 頁，編號 Pin 1-3。 FAN_SPEED FAN_SPEED_CONTROL 35） (4-pin CHA_FAN2/WP) （請參閱第 1 頁，編號 31） (4-pin CHA_FAN3/WP) FAN_VOLTAGE （請參閱第 1 頁，編號 CHA_FAN_SPEED FAN_SPEED_CONTROL 19）...
  • Seite 240 CPU ／水冷幫浦風扇接 本主機板配備 4-Pin 水冷 CPU 風扇接頭。若您計畫連接 3-Pin 頭 FAN_SPEED_CONTROL (4-pin CPU_FAN2/ CPU 水冷風扇，請接至 Pin CPU_FAN_SPEED WP_3A) 1-3。 FAN_VOLTAGE （請參閱第 1 頁，編號 4） ATX 電源接頭 本主機板配備一組 24-pin ATX (24-pin ATXPWR1) 電源接頭。若要使用 20-pin （請參閱第 1 頁，編號 ATX 電源供應器，請插入 Pin 1 8） 及...
  • Seite 241 Z490 Taichi Z490 Taichi SPI TPM 排針 此接頭支援 SPI 信賴平台模組 SPI_DQ3 +3.3V (13-pin SPI_TPM_J1) (TPM) 系統， 可確保儲存金鑰、 Dummy SPI_MOSI （請參閱第 1 頁，編號 數位憑證、 密碼及資料的安全。 RST# TPM_PIRQ 27） TPM 系統也能強化網路安全、 保護數位身分並確定平台完整 性。 SPI_TPM_CS# RSMRST# SPI_MISO SPI_CS0 SPI_DQ2 RGB LED 排針 這兩個 RGB 排針用於連接 RGB (4-pin RGB_LED1) LED 延長線，可供使用者選擇...
  • Seite 242 1.5 智慧型開關 主機板設有四個智慧型開關：電源按鈕、重設按鈕、清除 CMOS 按鈕及一個 BIOS Flashback 按鈕，可讓使用者迅速開啟／關閉系統、重設系統、清除 CMOS 值或更新 BIOS。 電源按鈕 電源按鈕可讓使用者迅速開啟 (PWRBTN1) ／關閉系統。 Power （請參閱第 1 頁，編號 22） 重設按鈕 重設按鈕可讓使用者迅速重設 (RSTBTN1) 系統。 Reset （請參閱第 1 頁，編號 24） 清除 CMOS 按鈕 清除 CMOS 按鈕可讓使用者迅 (CLRCBTN1) 速清除 CMOS 值。 （請參閱第 1 頁，編號 23）...
  • Seite 243 BIOS Flashback 開關可讓使用者更新 (BIOS_FB1) BIOS。 （請參閱第 3 頁，編號 18） ASRock BIOS Flashback 功能可讓您不用關閉系統就能更新 BIOS，甚至無 CPU 也行。 若要使用 USB BIOS Flashback 功能，請依照下列步驟進行。 1. 從 ASRock 網站下載最新的 BIOS 檔案：http://www.asrock.com。 2. 將 BIOS 檔案複製到您的 USB 隨身碟。請確定 USB 隨身碟的檔案系統是 FAT32。 3. 從 zip 檔案解壓縮 BIOS 檔案。...
  • Seite 244 • 4 x Slot DIMM DDR4 • Mendukung DDR4 4666+(OC)*/4600/4500/4400/4333/4266 (OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/ 3600(OC)/3200(OC)/2933/2800/2666/2400/2133 non-ECC, memori tanpa bufer * Lihat Daftar Dukungan Memori pada situs web ASRock untuk informasi selengkapnya. (http://www.asrock.com/) * Core (i9/i7) mendukung DDR4 hingga 2933; Core (i5/i3), Pentium® dan Celeron® mendukung DDR4 hingga 2666.
  • Seite 245 Z490 Taichi Z490 Taichi • Mendukung NVIDIA® SLI • Mendukung NVIDIA® SLI dengan kartu grafis NVIDIA® • Mendukung NVIDIA® NVLink dengan kartu grafis seri NVIDIA® GeForce® RTX ganda** ** NVIDIA NVLink Bridge tidak disertakan bersama kemasan. Silakan beli dari NVIDIA® bila perlu.
  • Seite 246 Audio • Audio HD 7.1 CH dengan Perlindungan Konten (Realtek ALC1220 Audio Codec) • Mendukung Audio Blu-ray Premium • Mendukung Perlindungan dari Lonjakan Arus • Kapasitor Audio WIMA (Untuk Output Depan) • ESS SABRE9218 DAC untuk Audio Panel Depan • 120dB SNR DAC dengan Amplifier Diferensial • Pure Power-In • Teknologi Direct Drive • Pelindung Terisolasi PCB...
  • Seite 247 Z490 Taichi Z490 Taichi LAN Nirkabel • Intel® 802.11ax WiFi Modul • Mendukung IEEE 802.11a/b/g/n/ax • Mendukung Dual-Band (2,4/5 GHz) • Mendukung WiFi6 802.11ax (2,4Gbps) • 2 antena untuk mendukung teknologi ragam industri 2 (Transmisi) x 2 (Terima) • Mendukung Bluetooth 5.1 + Kecepatan tinggi kelas II • Mendukung MU-MIMO...
  • Seite 248 Gb/s) (Dukungan dengan prosesor masa depan saja)** ** Mendukung Intel® Optane Technology (hanya M2_1 dan M2_2) ** Mendukung SSD NVMe sebagai disk boot ** Mendukung Kit ASRock U.2 Konektor • 1 x Header SPI TPM • 1 x Header LED Daya dan Speaker • 2 x Header LED RGB...
  • Seite 249 Z490 Taichi Z490 Taichi • 1 x Konektor Daya ATX 24 pin (Konektor Daya dengan Densitas Tinggi) • 2 x Konektor Daya 12V 8 pin (Konektor Daya Dengan Kerapatan Tinggi) • 1 x Konektor Audio Panel Depan (15μ Konektor Audio Berwarna Emas) • 1 x Konektor Thunderbolt AIC (5-pin) (Hanya Kartu Thunderbolt...
  • Seite 250 • FCC, CE • Mendukung ErP/EuP (memerlukan catu daya untuk ErP/EuP) * Untuk informasi rinci tentang produk, kunjungi situs web kami: http://www.asrock.com Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan pada BIOS, menerapkan Teknologi Untied Overclocking, atau menggunakan alat bantu overclocking pihak ketiga.

  • Seite 251: Contact Information

    Contact Information If you need to contact ASRock or want to know more about ASRock, you’re welcome to visit ASRock’s website at http://www.asrock.com; or you may contact your dealer for further information. For technical questions, please submit a support request form at http://www.asrock.com/support/tsd.asp...

  • Seite 252: Eu Declaration Of Conformity

    EU Declaration of Conformity For the following equipment: Motherboard (Product Name) Z490 Taichi / ASRock (Model Designation / Trade Name) ASRock Incorporation (Manufacturer Name) 2F., No.37, Sec. 2, Jhongyang S. Rd., Beitou District, Taipei City 112, Taiwan (R.O.C.) (Manufacturer Address) EMC —Directive 2014/30/EU (from April 20th, 2016)

  • Seite 253: Declaration Of Conformity

    13848 Magnolia Ave, Chino, CA91710 Phone/Fax No: +1-909-590-8308/+1-909-590-1026 hereby declares that the product Product Name : Motherboard Z490 Taichi Model Number : Conforms to the following speci cations: FCC Part 15, Subpart B, Unintentional Radiators Supplementary Information: is device complies with part 15 of the FCC Rules. Operation is subject to the...

Inhaltsverzeichnis
