ASROCK Z490 Taichi Handbuch Seite 220

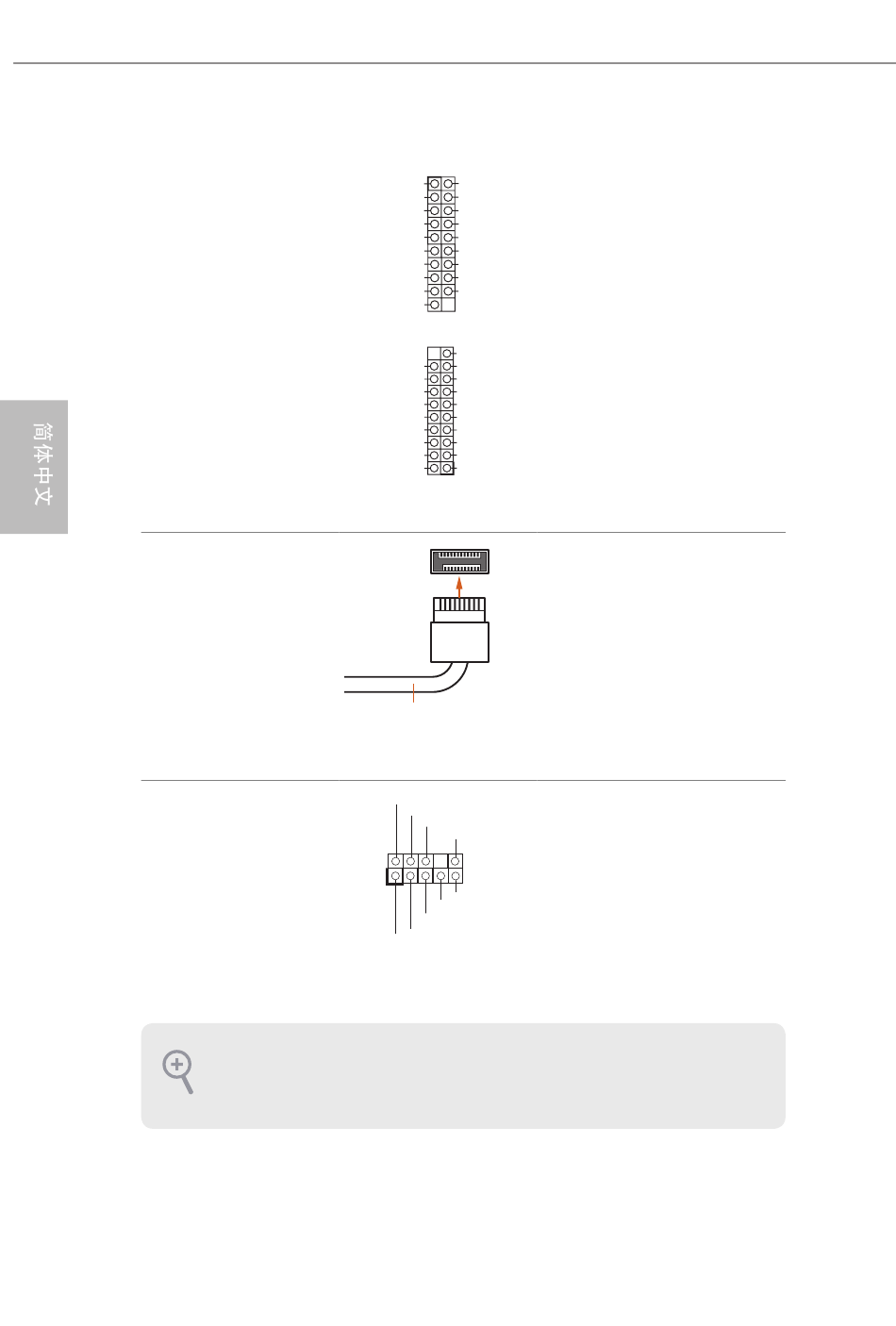

USB 3.2 Gen1 接脚
（19 针 USB3_6_7）
（见第 1 页，第 10 个）
（19 针 USB3_8_9）
（见第 1 页，第 9 个）
前面板类型 C USB 3.2
Gen2 接脚
（20- 针 USB31_TC_2）
（见第 1 页，第 12 个）
前面板音频接头
（9 针 HD_AUDIO1）
（见第 1 页，第 34 个）
高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请按照
我们的手册和机箱手册的说明安装系统。
216 216
1
Dummy IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND
IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
IntA_PB_SSTX- GND
GND IntA_PA_SSRX+
IntA_PB_SSRX+ IntA_PA_SSRX-
IntA_PB_SSRX-
V Vbus
Vbus V
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX-
IntA_PA_SSRX+ GND
IntA_PB_SSTX-
GND
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
USB Type-C Cable
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
此主板上有 2 个接脚。每个
USB 3.2 Gen1 接脚可以支持两
个端口。
此主板上有一个前面板类型 C
USB 3.2 Gen2 接脚。此接脚用
于连接 USB 3.2 Gen2 模块以获
得附加 USB 3.2 Gen2 端口。
此接头用于将音频设备连接到
前音频面板。
