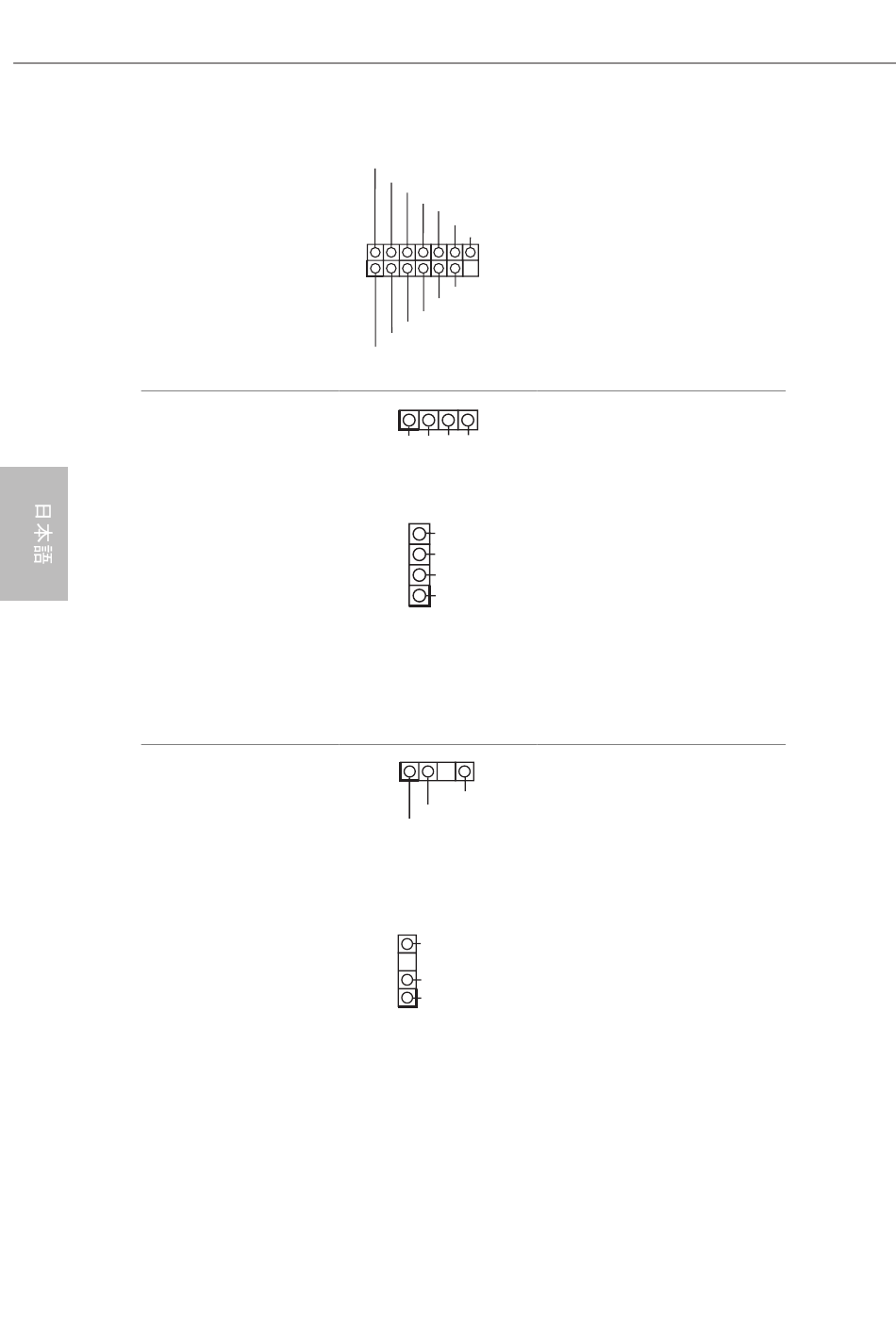

SPI TPM Header
（SPI TPM ヘッダー）
（13 ピン SPI_TPM_J1)
（p.1、 No. 27 参照）
RGB LED ヘッダー
（4 ピン RGB_LED1）
（p.1、 No. 29 参照）
（4 ピン RGB_LED2）
（p.1、 No. 11 参照）
ア ドレサブル LED ヘッ
ダー
(3 ピン ADDR_LED1)
（p.1、 No. 32 参照）
(3 ピン ADDR_LED2)
（p.1、 No. 7 参照）
202 202
SPI_DQ3
+3.3V
Dummy
CLK
SPI_MOSI
RST#
TPM_PIRQ
1
SPI_TPM_CS#
GND
RSMRST#
SPI_MISO
SPI_CS0
SPI_DQ2
1
12V G R B
B
R
G
12V
1
1
GND
DO_ADDR
VOUT
GND
DO_ADDR
VOUT
1
このコネクタは SPI トラステッ
ド ・ プラッ トフォーム ・ モジュール
（TPM） システムに対応するの
で、 鍵、 デジタル証明書、 パスワー
ド、 データを安全に保管できます。
TPM システムはまた、 ネッ トワー
クセキュリティを高め、 デジタル
証明書を保護し、 プラッ トフォー
ムの完全性を保証します。
これら 2 つの RGB ヘッダーを使
用して RGB LED 延長ケーブル
を接続すれば、 ユーザーはさま
ざまな LED ライティ ング効果を
選択できます。
注意 : RGB LED ケーブルは間
違った方向に取り付けないでく
ださい。 間違った方向に取り付け
るとケーブルが破損するこ とがあ
ります。
* これら 2 つのヘッダーの詳しい
説明については 49 ページを参
照してく ださい。
これら 2 つのアドレサブル LED
ヘッダーを使用して、 ア ドレサブ
ル LED 延長ケーブルを接続す
れば、 ユーザーは、 さまざまな
LED ライティ ング効果を選択で
きます。
注意 : アドレサブル LED ケーブ
ルは間違った方向に取り付けな
いでく ださい。 間違った方向に取
り付けると、 ケーブルが破損する
こ とがあります。
* このヘッダーに関する詳細指
示については、 5 0 ページをご参
照く ださい。
