Dioda LED zasilania i
złącze główkowe głośnika
(7-pinowe SPK_PLED1)
(sprawdź s.1, Nr 20)
Złącza Serial ATA3
(SATA3_0_1:
sprawdź s.1, Nr 14)
(SATA3_2_3:
sprawdź s.1, Nr 15)
(SATA3_4_5:
sprawdź s.1, Nr 16)
(SATA3_A1_A2:
sprawdź s.1, Nr 17)
Złącza główkowe USB 2.0
(9-pinowe USB_1_2)
(sprawdź s.1, Nr 26)
(9-pinowe USB_3_4)
(sprawdź s.1, Nr 25)
164 164

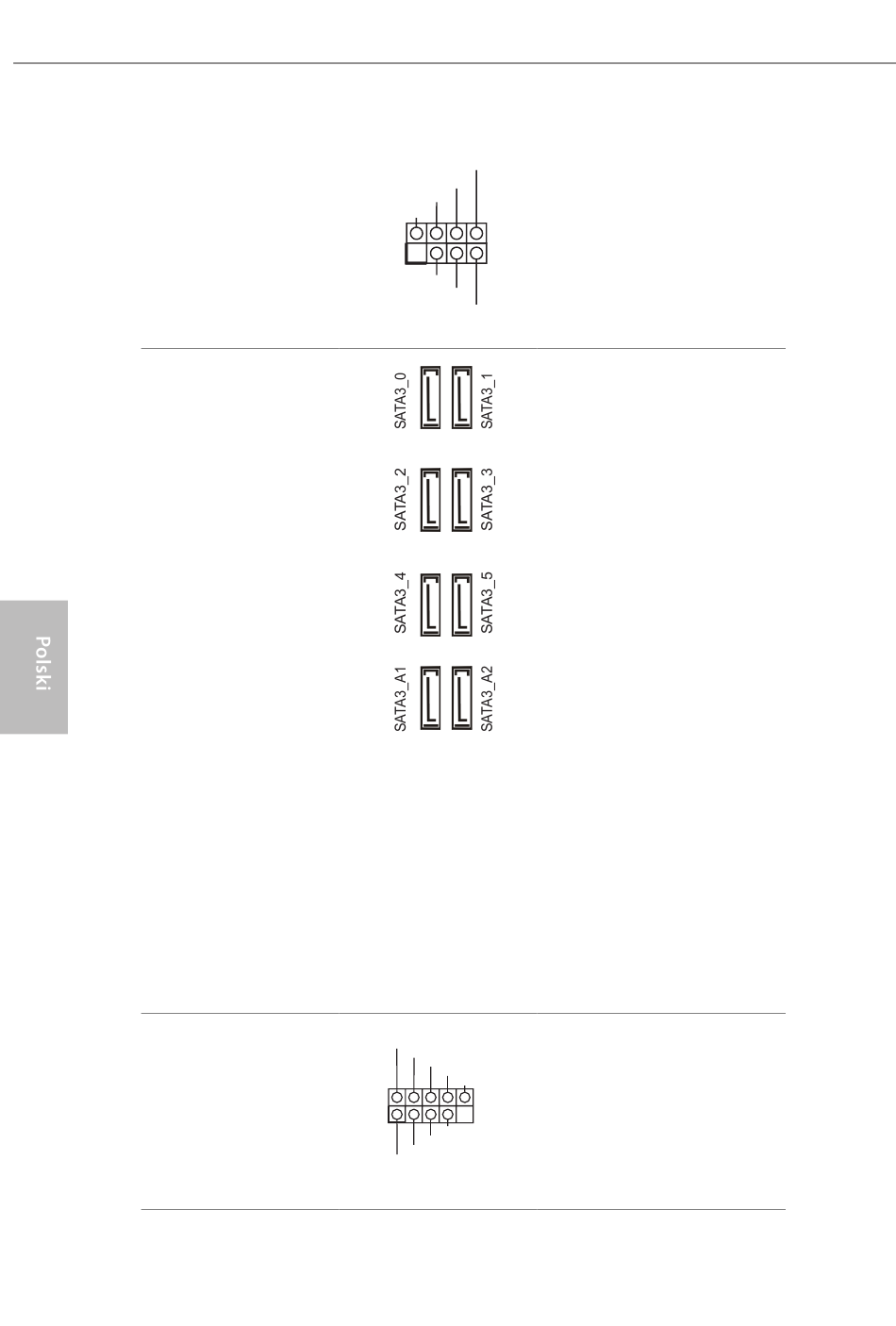

Podłącz to tego złącza
SPEAKER
DUMMY
główkowego diodę LED
DUMMY
zasilania obudowy i głośnik
+5V
obudowy .
1
PLED+
PLED+
PLED-
Te osiem złączy SATA3
obsługuje kable danych SATA
dla zewnętrznych urządzeń
pamięci z szybkością transferu
danych do 6,0 Gb/s.
* Ścieżki współdzielone przez
M2_2, SATA3_0 i SATA3_1.
Jeżeli którakolwiek z nich jest
używana, pozostałe zostaną
wyłączone.
* Ścieżki współdzielone przez
M2_3, SATA3_4 i SATA3_5.
Jeżeli którakolwiek z nich jest
używana, pozostałe zostaną
wyłączone.
* Ścieżki współdzielone przez
M2_3, SATA3_4, SATA3_5
i USB32_TC_1. Jeśli będzie
używany jest z nich, USB32_
TC_1 wykonany zostanie
downgrade do maks. 16 Gb/s.
*W celu minimalizacji czasu
uruchamiania, dla dysków SSD,
należy użyć portów Intel® Z490
SATA (SATA3_0).
Na tej płycie głównej znajdują
USB_PWR
P-
się dwa złącza główkowe. Każde
P+
GND
DUMMY
złącze główkowe USB 2.0 może
obsługiwać dwa porty.
1
GND
P+
P-
USB_PWR
