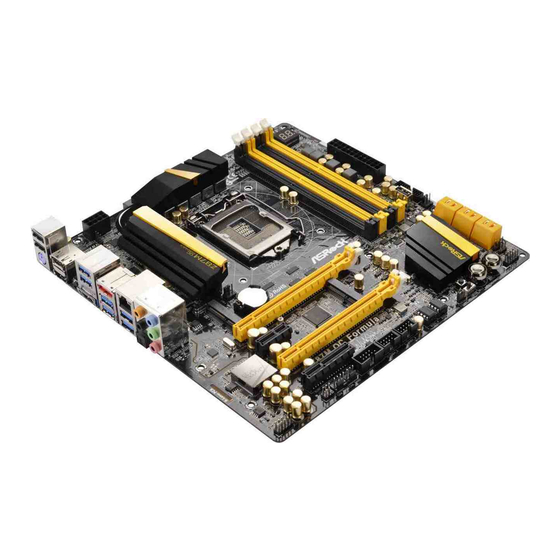

ASROCK Z87M OC Formula Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. ASROCK Anleitungen
  4. Mainboards
  5. Z87M OC Formula
  6. Bedienungsanleitung
ASROCK Z87M OC Formula Bedienungsanleitung

ASROCK Z87M OC Formula Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 32

Quicklinks

Diese Anleitung herunterladen
Version 1.0
Published May 2013
Copyright©2013 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ASROCK Z87M OC Formula

Inhaltszusammenfassung für ASROCK Z87M OC Formula

  • Seite 1 (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
  • Seite 2 The terms HDMI™ and HDMI High-Definition Multimedia Interface, and the HDMI logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries. Manufactured under license under U.S. Patent Nos: 5,956,674; 5,974,380; 6,487,535; 7,003,467 & other U.S. and worldwide patents issued & pending. DTS, the Symbol, & DTS and the Symbol together is a registered trademark &...

  • Seite 3: Motherboard-Layout

    Z87M OC Formula Motherboard Layout SLOWMODE1 CPU_FAN2 CPU_FAN1 ATX12V1 LN2MODE1 Debug USB 3.0 HDMI_IN T: USB0 B: USB1 USB 3.0 eSATA1 T: USB2 B: USB3 USB 3.0 Top: T: USB4 RJ-45 B: USB5 USB6 PWR_FAN1 CMOS Battery CHA_FAN3 PCIE1 PCIE2...
  • Seite 4 No. Description ATX 12V Power Connector (ATX12V1) CPU Fan Connector (CPU_FAN2) CPU Fan Connector (CPU_FAN1) 2 x 240-pin DDR3 DIMM Slots (DDR3_A1, DDR3_B1) 2 x 240-pin DDR3 DIMM Slots (DDR3_A2, DDR3_B2) Slow Mode Switch LN2 Mode Switch(LN2MODE1) ATX Power Connector (ATXPWR1) Vertical Type A USB 2.0 (USB6) USB 3.0 Header (USB3_6_7) Chassis Fan Connector (CHA_FAN3)
  • Seite 5 Z87M OC Formula I/O Panel No. Description No. Description USB 2.0 Ports (USB01) Microphone (Pink) DisplayPort Optical SPDIF Out Port USB 3.0 Ports (USB3_01) USB 3.0 Ports (USB3_45) eSATA Connector*** USB 3.0 Ports (USB3_23) LAN RJ-45 Port* HDMI-In Port Central / Bass (Orange)
  • Seite 6 * There are two LEDs on each LAN port. Please refer to the table below for the LAN port LED indications. ACT/LINK LED SPEED LED LAN Port Activity / Link LED Speed LED Status Description Status Description No Link 10Mbps connection Blinking Data Activity Orange...

  • Seite 7: Chapter 1 Introduction

    If you require technical support related to this mother- board, please visit our website for specific information about the model you are using. You may find the latest VGA cards and CPU support list on ASRock’s website as well. ASRock website http://www.asrock.com.

  • Seite 8: Specifications

    • Supports 4th Generation Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® in LGA1150 Package • Supports Intel® Turbo Boost 2.0 Technology • Supports Intel® K-Series unlocked CPU • Supports ASRock BCLK Full-range Overclocking • Intel ® Chipset...
  • Seite 9 Z87M OC Formula • Dual Channel DDR3 memory technology Memory • 4 x DDR3 DIMM slots • Supports DDR3 3000+(OC)/2933(OC)/2800(OC)/2400(OC) /2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-buffered memory • Max. capacity of system memory: 32GB • Supports Intel® Extreme Memory Profile (XMP) 1.3 / 1.2 • Distortion-Free Slot...
  • Seite 10 • 7.1 CH HD Audio with Content Protection (Realtek ALC1150 Audio Audio Codec) • Premium Blu-ray audio support • Supports Purity Sound™ - 115dB SNR DAC with differential amplifier - TI® NE5532 Premium Headset Amplifier (supports up to 600 Ohms headsets) - Direct Drive Technology - EMI shielding cover - PCB isolate shielding...
  • Seite 11 Z87M OC Formula • 6 x SATA3 6.0 Gb/s connectors, support RAID (RAID 0, Storage RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 and Intel Smart Response Technology), NCQ, AHCI and Hot Plug • 1 x eSATA connector, support RAID (RAID 0, RAID 1,...
  • Seite 12 Due to limitation, the actual memory size may be less than 4GB for the reservation for sys- tem usage under Windows® 32-bit operating systems. Windows® 64-bit operating systems do not have such limitations. You can use ASRock XFast RAM to utilize the memory that Windows® cannot use.

  • Seite 13: Unique Features

    Night LED, FAN-Tastic Tuning, OC Tweaker and a whole lot more. ASRock Instant Flash ASRock Instant Flash is a BIOS flash utility embedded in Flash ROM. This conve- nient BIOS update tool allows you to update the system BIOS in a few clicks without preparing an additional floppy diskette or other complicated flash utility.
  • Seite 14 And it also boosts the speed of Adobe Photoshop 5 times faster. Another advantage of ASRock XFast RAM is that it reduces the frequency of accessing your SSDs or HDDs in order to extend their lifespan.
  • Seite 15 Windows® 8 brings the ultimate boot up experience. The lightning boot up speed makes it hard to access the UEFI setup. ASRock Restart to UEFI allows users to enter the UEFI automatically when turning on the PC. By enabling this function, the PC will enter the UEFI directly after you restart.
  • Seite 16 ASRock Distortion-Free Slot ASRock's new pin design for the memory slots may appear to be the same as former designs, but actually effectively reduces distortion and promotes performance, because we strive for perfection even in the most trivial details.

  • Seite 17: Chapter 2 Installation

    Z87M OC Formula Chapter 2 Installation This is an Micro ATX form factor motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.

  • Seite 18: Installing The Cpu

    2.1 Installing the CPU 1. Before you insert the 1150-Pin CPU into the socket, please check if the PnP cap is on the socket, if the CPU surface is unclean, or if there are any bent pins in the socket. Do not force to insert the CPU into the socket if above situation is found.
  • Seite 19 Z87M OC Formula...
  • Seite 20 Please save and replace the cover if the processor is removed. The cover must be placed if you wish to return the motherboard for after service.
  • Seite 21 Z87M OC Formula 2.2 Installing the CPU Fan and Heatsink...
  • Seite 22 2.3 Installing Memory Modules (DIMM) This motherboard provides four 240-pin DDR3 (Double Data Rate 3) DIMM slots, and supports Dual Channel Memory Technology. 1. For dual channel configuration, you always need to install identical (the same brand, speed, size and chip-type) DDR3 DIMM pairs. 2.
  • Seite 23 Z87M OC Formula...
  • Seite 24 2.4 Expansion Slots (PCI and PCI Express Slots) There are 4 PCI Express slots, 1 mini-PCI Express slot, and 1 mSATA/mini-PCI Express slot on this motherboard. Before installing an expansion card, please make sure that the power supply is switched off or the power cord is unplugged.
  • Seite 25 Z87M OC Formula 2.5 Jumpers Setup The illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is “Open”. The illustration shows a 3-pin jumper whose pin1 and pin2 are “Short”...
  • Seite 26 2.6 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard. System Panel Header Connect the power PLED+ PLED-...
  • Seite 27 Z87M OC Formula Power LED Header Please connect the chassis (3-pin PLED1) power LED to this header PLED- PLED+ PLED+ (see p.12, No. 16) to indicate the system’s power status. Serial ATA3 Connectors These six SATA3 (SATA3_0_1: connectors support SATA see p.1, No.
  • Seite 28 Front Panel Audio Header This header is for PRESENCE# MIC_RET (9-pin HD_AUDIO1) connecting audio devices OUT_RET (see p.1, No. 29) to the front audio panel. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. High Definition Audio supports Jack Sensing, but the panel wire on the chassis must sup- port HDA to function correctly.
  • Seite 29 Z87M OC Formula CPU Fan Connectors This motherboard pro- (4-pin CPU_FAN1) vides a 4-Pin CPU fan GN D (see p.1, No. 3) (Quiet Fan) connector. + 12V CPU_ FAN_SPEED If you plan to connect a FAN_SPEED_CONTROL 3-Pin CPU fan, please connect it to Pin 1-3.

  • Seite 30: Smart Switches

    2.7 Smart Switches The motherboard has three smart switches: Power Switch, Reset Switch and Clear CMOS Button, allowing users to quickly turn on/off the system, reset the system or clear the CMOS values. Power Switch Power Switch allows users Power (PWRBTN) to quickly turn on/off the (see p.1, No.
  • Seite 31 Z87M OC Formula LN2 Mode Switch The LN2 mode aids in (LN2MODE1) eliminating the cold-boot bug (see p.1, No. 7) issues in processors during extreme overclocking with Liquid Nitrogen.
  • Seite 32 1 Einleitung Vielen Dank, dass Sie sich für das Z87M OC Formula von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

  • Seite 33: Technische Daten

    • Unterstützt Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Prozessor Celeron® der 4. Generation im LGA1150-Paket • Unterstützt Intel® Turbo Boost 2.0-Technologie • Unterstützt CPU mit freiem Multiplikator der Intel® K-Serie • Unterstützt ASRock BCLK-Übertaktung (voller Bereich) • Intel ® Chipsatz...
  • Seite 34 • Dualkanal-DDR3-Speichertechnologie Speicher • 4 x DDR3-DIMM-Steckplätze • Unterstützt DDR3 3000+(OC)/2933(OC)/2800(OC)/ 2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 non-ECC, ungepufferter Speicher • Systemspeicher, max. Kapazität: 32GB • Unterstützt Intel® Extreme Memory Profile (XMP)1.3/1.2 • Verzerrungsfreier Steckplatz • 2 x PCI-Express 3.0-x16-Steckplätze (PCIE1/PCIE3:einzeln bei Erweiter- ungssteck- x16 (PCIE1); doppelt bei x8 (PCIE1) / x8 (PCIE3)) • 1 x PCI-Express 2.0-x4-Steckplatz platz • 1 x PCI-Express 2.0-x1-Steckplatz...
  • Seite 35 Z87M OC Formula • 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1150- Audio Audiocodec) • Erstklassige Blu-ray-Audiounterstützung • Unterstützt Purity Sound™ - 115-dB-SRV-DAC mit Differentialverstärker - TI® NE5532 erstklassiger Headset-Verstärker (unterstützt Headsets mit bis zu 600 Ohm) - Direct Drive Technology - Abdeckung mit EMV-Abschirmung - PCB-isolierte Abschirmung • Unterstützt DTS Connect...
  • Seite 36 • 6 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt RAID (RAID 0, Speicher RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 und Intel Smart Response Technology), NCQ, AHCI und Hot- Plugging • 1 x eSATA-Anschluss, unterstützt RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 und Intel Smart Response Technology), NCQ, AHCI und Hot-Plugging * eSATA-Anschluss wird mit SATA3_1-Port geteilt...
  • Seite 37 Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung reservierten Speichers unter Windows®-Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows®-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows® nicht nutzen kann.

  • Seite 38: Jumpereinstellung

    1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

  • Seite 39: Integrierte Stiftleisten Und Anschlüsse

    Z87M OC Formula 1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.
  • Seite 40 Betrieb-LED-Stiftleiste Bitte verbinden Sie (3-polig, PLED1) die Betrieb-LED des PLED- PLED+ PLED+ (siehe S. 12, Nr. 16) Gehäuses zur Anzeige des Systembetriebsstatus mit dieser Stiftleiste. Serial-ATA-III-Anschlüsse Diese sechs SATA-III- (SATA3_0_1: Anschlüsse unterstützen siehe S. 1, Nr. 12) SATA-Datenkabel für (SATA1_2_3: interne Speichergeräte mit siehe S.
  • Seite 41 Z87M OC Formula Audiostiftleiste Diese Stiftleiste dient PRESENCE# MIC_RET (Frontblende) dem Anschließen von OUT_RET (9-polig, HD_AUDIO1) Audiogeräten an der (siehe S. 1, Nr. 29) Frontblende. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt.
  • Seite 42 CPU-Lüfteranschlüsse Dieses Motherboard bietet (4-polig, CPU_FAN1) einen 4-poligen CPU- GN D (siehe S. 1, Nr. 3) Lüfteranschluss (lautloser + 12V CPU_ FAN_SPEED Lüfter). Falls Sie einen FAN_SPEED_CONTROL 3-poligen CPU-Lüfter anschließen möchten, (3-polig, CPU_FAN2) verbinden Sie ihn bitte mit (siehe S. 1, Nr. 2) Kontakt 1 bis 3.

  • Seite 43: Intelligente Schalter

    Z87M OC Formula 1.5 Intelligente Schalter Das Motherboard hat drei intelligente Schalter: Ein-/Ausschalter, Reset-Schalter und CMOS-löschen-Taste, wodurch Benutzer das System schnell ein-/abschalten, zurücksetzen bzw. die CMOS-Werte löschen können. Ein-/Ausschalter Mit dem Ein-/Ausschalter Power (PWRBTN) kann der Benutzer das (siehe S. 1, Nr. 18) System schnell ein-/ abschalten.
  • Seite 44 LN2-Modusschalter Der LN2-Modus hilft bei (LN2MODE1) der Eliminierung von (siehe S. 1, Nr. 7) Kaltstartfehlern in Prozessoren bei extremer Übertaktung mit flüssigem Stickstoff.

  • Seite 45: Contenu De L'emballage

    à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez.

  • Seite 46: Spécifications

    CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® en package LGA1150 • Prend en charge la technologie Intel® Turbo Boost 2.0 • Prend en charge les processeurs débloqués de la série K Intel® • Prend en charge l’ o verclocking ASRock BCLK Full-range • Intel ® Chipset...
  • Seite 47 Z87M OC Formula • Technologie mémoire double canal DDR3 Mémoire • 4 x fentes DIMM DDR3 • Prend en charge les mémoires sans tampon non ECC DDR3 3000+(OC)/2933(OC)/2800(OC)/2400(OC)/2133(OC)/1866 (OC)/1600/1333/1066 • Capacité max. de la mémoire système : 32Go • Prend en charge Intel® Extreme Memory Profile (XMP)1.3/1.2 • Fente anti-distorsion...
  • Seite 48 • Audio 7.1 CH HD avec protection du contenu (codec audio Audio Realtek ALC1150) • Compatible audio Blu-ray Premium • Prend en charge Purity Sound™ - 115dB SNR DAC avec amplificateur différentiel - Amplificateur de casque - TI® NE5532 Premium (prend en charge les casques jusqu’à 600 Ohms) - Technologie Direct Drive - Capot à...
  • Seite 49 Z87M OC Formula • 6 x connecteurs SATA3 6,0 Go/s, compatibles RAID (RAID 0, Stockage RAID 1, RAID 5, RAID 10, technologies Intel Rapid Storage 12 et Intel Smart Response), fonctions NCQ, AHCI et « Hot Plug » • 1 x connecteur eSATA, compatibles RAID (RAID 0, RAID 1, RAID 5, RAID 10, technologies Intel Rapid Storage 12 et Intel Smart Response), fonctions NCQ, AHCI et « Hot Plug »...
  • Seite 50 Certifications • ErP/EuP Ready (alimentation ErP/EuP ready requise) * Pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com Il est important de signaler que l'overcloking présente certains risques, incluant des modifications du BIOS, l’ a pplication d’une technologie d’ o verclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers.
  • Seite 51 Z87M OC Formula 1.3 Configuration des cavaliers (Jumpers) L’illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est ‘court-circuité’ . Si le capuchon du cavalier n’ e st pas installé sur les broches, le cavalier est ‘ouvert’ .
  • Seite 52 1.4 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère. Embase du panneau sys- Branchez le bouton de PLED+...
  • Seite 53 Z87M OC Formula Embase LED Veuillez brancher le PLED- d’alimentation LED d’alimentation du PLED+ PLED+ (PLED1 à 3 broches) châssis sur cette embase (voir p.12, No. 16) pour indiquer l’ é tat d’alimentation du système. Connecteurs Serial ATA3 Ces six connecteurs...
  • Seite 54 Embase audio du panneau Cette embase sert au PRESENCE# MIC_RET frontal branchement des appareils OUT_RET (HD_AUDIO1 à 9 audio au panneau audio broches) frontal. OUT2_L (voir p.1, No. 29) J_SENSE OUT2_R MIC2_R MIC2_L 1. L’ a udio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé...
  • Seite 55 Z87M OC Formula Connecteurs du Cette carte mère est dotée ventilateur du processeur d’un connecteur pour GN D (CPU_FAN1 à 4 broches) ventilateur de processeur + 12V CPU_ FAN_SPEED (voir p.1, No. 3) (Quiet Fan) à 4 broches. FAN_SPEED_CONTROL Si vous envisagez de connecter un ventilateur de processeur à...
  • Seite 56 1.5 Boutons intelligents La carte mère est équipée de trois boutons intelligents : Bouton de mise en marche, bouton de réinitialisation et bouton d’ e ffacement CMOS permettant aux utilisateurs d’allumer/éteindre le système, de réinitialiser le système ou d’ e ffacer les valeurs CMOS en toute simplicité.
  • Seite 57 Z87M OC Formula Interrupteur mode LN2 Le mode LN2 aide à éliminer (LN2MODE1) le bogue associé au démarrage (voir p.1, No. 7) à froid des processeurs en cas d’ o verclocking extrême au nitrogène liquide. 55 55...

  • Seite 58: Contenuto Della Confezione

    Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso.
  • Seite 59 • Supporta Intel® CoreTM i7 / i5 / i3 di quarta generazione / Xeon® / Pentium® / Celeron® in LGA1150 Package • Supporta la tecnologia Intel® Turbo Boost 2.0 • Supporta Intel® K-Series unlocked CPU • Supporta gamma completa overclocking BCLK ASRock • Intel ® Chipset...
  • Seite 60 • Tecnologia memoria DDR3 Dual Channel Memoria • 4 x slot DIMM DDR3 • Supporto di memoria DDR3 3000+(OC)/2933(OC)/2800(OC) /2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-buffered • Capacità max. della memoria di sistema: 32 GB • Supporta Intel® Extreme Memory Profile (XMP)1.3/1.2 • Alloggio anti-distorsione • 2 alloggi PCI Express 3.0 x16 (PCIE1/PCIE3:singolo in Slot di espansione...
  • Seite 61 Z87M OC Formula • Audio HD a 7.1 canali con Content Protection (codec audio Audio Realtek ALC1150) • Supporto audio Blu-ray Premium • Supporto di Purity Sound™ - 115dB SNR DAC con amplificatore differenziale - Amplificatore cuffie TI® NE5532 Premium (supporta cuffie...
  • Seite 62 • 6 connettori SATA3 6,0 Gb/s, con supporto funzioni RAID Archiviazione (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 ed Intel Smart Response Technology), NCQ, AHCI e Hot Plug • 1 connettore eSATA, con supporto funzioni RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 e Intel Smart Response Technology), NCQ, AHCI e Hot Plug * Il connettore eSATA è...
  • Seite 63 Certificazioni • ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready) * Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti.
  • Seite 64 1.3 Impostazione jumper L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati"...
  • Seite 65 Z87M OC Formula 1.4 Header e connettori sulla scheda Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.
  • Seite 66 Header LED di Collegare il LED di PLED- alimentazione alimentazione chassis a PLED+ PLED+ (PLED1 a 3 pin) questo header per indicare (vedere pag. 12, n. 16) lo stato di alimentazione del sistema. Connettori Serial ATA3 Questi sei connettori (SATA3_0_1: SATA3 supportano cavi consultare pag.1, N.
  • Seite 67 Z87M OC Formula Header audio pannello Questo header serve a PRESENCE# MIC_RET anteriore collegare i dispositivi OUT_RET (AUDIO1_HD a 9 pin) audio al pannello audio (vedere pag. 1, n. 29) anteriore. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente.
  • Seite 68 Connettori della ventola Questa scheda madre è della CPU dotata di un connettore GN D (CPU_FAN1 a 4 pin) per la ventola della CPU + 12V CPU_ FAN_SPEED (vedere pag. 1, n. 3) (Ventola silenziosa) a 4 pin. FAN_SPEED_CONTROL Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.
  • Seite 69 Z87M OC Formula 1.5 Interruttori intuitivi La scheda madre è dotata di tre interruttori intuitivi: Interruttore di alimentazione, interruttore di reset e pulsante per azzerare la CMOS che consentono all'utente di accendere/spegnere rapidamente il sistema, ripristinarlo e azzerare i valori della CMOS.
  • Seite 70 Interruttore modalità LN2 La modalità LN2 aiuta ad (LN2MODE1) eliminare i problemi di bug (vedere pag. 1, n. 7) dovuti all'accensione a freddo nei processori, durante l'overclock estremo ad azoto liquido.

  • Seite 71: Contenido Del Paquete

    Si esta documentación sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté...

  • Seite 72: Especificaciones

    Xeon® / Pentium® / Celeron® en Paquete LGA1150 • Compatible con la tecnología de Intel® Turbo Boost 2.0 • Compatible con CPU serie K desbloqueada de Intel® • Compatible con overclocking de rango completo BCLK de ASRock • Intel ® Conjunto de...
  • Seite 73 Z87M OC Formula • Tecnología de Memoria de Doble Canal DDR3 Memoria • 4 ranuras DDR3 DIMM • Compatible con memoria no-ECC, sin búfer DDR3 3000+(OC)/2933(OC)/2800(OC)/2400(OC)/2133(OC)/1866 (OC)/1600/1333/1066 • Capacidad máxima de la memoria del sistema: 32GB • Compatible con Extreme Memory Profile (XMP)1.3/1.2 de Intel®...
  • Seite 74 • 7.1 Audio CH HD con Protección de contenido (Realtek Audio ALC1150 Audio Codec) • Compatible con audio Blu-ray Premium • Compatible con Purity Sound™ - 115dB SNR DAC con amplificador diferencial - Amplificador de auriculares de alta calidad TI® NE5532 (admite auriculares de hasta 600 ohmios) - Tecnología Direct Drive - Cubierta protectora de EMI (interferencias electromagnéticas)
  • Seite 75 Z87M OC Formula • 6 x Conectores SATA3 de 6 Gb/s, compatibilidad con RAID Almacenamiento (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 e Intel Smart Response Technology), NCQ, AHCI y conexión en caliente • 1 x Conector eSATA, compatibilidad con RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 e Intel Smart Response Technology), NCQ, AHCI y conexión...
  • Seite 76 • Compatible con ErP/EuP (requiere toma de alimentación compatible con ErP/EuP) * Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com Tenga en cuenta que existen ciertos riesgos relacionados con el overclocking (sobreaceleración), incluyendo el ajuste de la configuración del BIOS, aplicando la Tecnología overcloking no vinculada o utilizando las herramientas de overclocking de tercera parte.
  • Seite 77 Z87M OC Formula 1.3 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los pines, el puente queda “Corto”. Si no coloca la tapa de puente en los pines, el puente queda “Abierto”. La ilustración muestra un puente de 3 pines cuyo pin 1 y pin 2 son “Cortos”...
  • Seite 78 1.4 Conectores y cabezales incorporados Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base. Cabezal del panel del siste- Conecte el interruptor de PLED+...
  • Seite 79 Z87M OC Formula Cabezal de indicador LED Conecte el indicador LED de alimentación de alimentación del chasis PLED- PLED+ PLED+ (PLED1 de 3 pines) a este cabezal para indicar (consulte la pág. 12, N.º el estado de alimentación del sistema.
  • Seite 80 Cabezal de audio del panel Este cabezal se utiliza para PRESENCE# MIC_RET frontal conectar dispositivos de OUT_RET (HD_AUDIO1 de 9 pines) audio al panel de audio (consulte la pág.1, N.º 29) frontal. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá...
  • Seite 81 Z87M OC Formula Conectores del ventilador Esta placa base contiene de la CPU un conector de ventilador GN D (CPU_FAN1 de 4 pines) (ventilador silencioso) de + 12V CPU_ FAN_SPEED (consulte la pág.1, N.º 3) CPU de 4 pines. Si tiene...
  • Seite 82 1.5 Interruptores inteligentes La placa base contiene tres interruptores inteligentes: Botón de alimentación, interruptor de reseteo e interruptor de borrado de CMOS; que permiten a los usuarios encender y apagar rápidamente el sistema, resetearlo o borrar los valores de CMOS. Interruptor de alimentación El interruptor de (PWRBTN)
  • Seite 83 Z87M OC Formula Interruptor del Modo LN2 El modo LN2 ayuda a (LN2MODE1) eliminar los problemas de (consulte la pág.1, N.º 7) errores del arranque en frío de los procesadores durante el overclocking extremo con nitrógeno líquido. 81 81...

  • Seite 84: Комплект Поставки

    уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com. 1.1 Комплект поставки...
  • Seite 85 / i3 / Xeon® / Pentium® / Celeron® в исполнении LGA1150 • Поддержка технологии Intel® Turbo Boost 2.0 • Поддержка процессоров Intel® серии K с разблокированным множителем • Поддержка полного разгона процессора ASRock BCLK • Intel ® Чипсет 83 83...
  • Seite 86 • Технология двухканальной памяти DDR3 Память • 4 х гнездо DDR3 DIMM • Поддержка модулей памяти DDR3 3000+(OC)/2933(OC)/ 2800(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 Non-ECC Unbuffered • Максимальный объем системной памяти: 32 Гб • Поддержка Intel® Extreme Memory Profile (XMP)1.3/1.2 • Гнездо, не вносящее искажений • 2 x PCI Express 3.0 x16 гнезд...
  • Seite 87 Z87M OC Formula • 7.1-канальный звук высокой четкости HD Audio с защитой Аудио данных (аудиокодек Realtek ALC1150) • Поддержка Premium Blu-ray Audio • Поддержка Purity Sound™ - 115 дБ SNR DAC с дифференциальным усилителем - TI® NE5532 Premium Headset Amplifier (поддержка...
  • Seite 88 • 6 x разъем SATA3 6,0 Гб/с, поддержка RAID (RAID 0, RAID Запоминающие устройства 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 и Intel Smart Response Technology), NCQ, AHCI и «горячая» замена • 1 x разъем eSATA, поддержка RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 и...
  • Seite 89 В связи с ограничением при работе под 32-разрядной ОС Windows® фактический объем памяти может быть меньше 4 Гбайт. Для 64-разрядных ОС Windows® таких ограничений нет. Для использования той памяти, которую ОС Windows® не может использовать, используйте ASRock XFast RAM. 87 87...
  • Seite 90 1.3 Установка перемычек Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них колпачковой...
  • Seite 91 Z87M OC Formula 1.4 Колодки и разъемы, расположенные на материнской плате Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое...
  • Seite 92 Колодка светодиодного Подключите светодиодный индикатор PLED- индикатора питания PLED+ PLED+ питания корпуса к (3-контактная, PLED1) этой колодке, чтобы (См. стр. 12, № 16) обеспечить индикацию состояния питания системы. Разъемы Serial ATA3 Эти шесть разъемов SATA3 (SATA3_0_1: предназначены для см. стр.1, № 12) подключения...
  • Seite 93 Z87M OC Formula Аудиоколодка передней Эта колодка PRESENCE# MIC_RET панели предназначена OUT_RET (9-контактная, HD_ для подключения AUDIO1) аудиоустройств к OUT2_L (См. стр. 1, № 29) передней аудиопанели. J_SENSE OUT2_R MIC2_R MIC2_L 1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал...
  • Seite 94 Разъемы вентиляторов Эта материнская ЦП плата снабжена (4-контактный, CPU_ 4-контактным разъемом GN D + 12V FAN1) для малошумящего CPU_ FAN_SPEED FAN_SPEED_CONTROL (См. стр. 1, № 3) вентилятора ЦП. Если вы собираетесь подключить 3-контактный вентилятор охлаждения (3-контактный, CPU_ процессора, подключайте FAN2) его...
  • Seite 95 Z87M OC Formula 1.5 Электронные кнопки Материнская плата снабжена тремя электронными кнопками: Кнопка питания, кнопка перезагрузки и кнопка сброса настроек CMOS предназначены для быстрого включения/выключения системы, перезагрузки системы и обнуления значений CMOS. Кнопка питания Кнопка питания предназначена для (PWRBTN) Power быстрого...
  • Seite 96 Переключатель режима Режим LN2 используется для устранения сбоев (LN2MODE1) экстремально разогнанного (См. стр. 1, № 7) процессора с охлаждением жидким азотом при "холодной" начальной загрузке.

  • Seite 97: Conteúdo Da Embalagem

    Z87M OC Formula 1 Introdução Obrigado por ter comprado a placa principal ASRock Z87M OC Formula, esta placa principal foi fabricada pela ASRock e sujeita a um rigoroso controlo de qualidade. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.
  • Seite 98 • Suporta processadores Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® de 4ª geração em socket LGA1150 • Suporta a tecnologia Intel® Turbo Boost 2.0 • Suporta CPU desbloqueado da série K da Intel® • Suporta Overclocking total ASRock BCLK • Intel ® Chipset...
  • Seite 99 Z87M OC Formula • Tecnologia de memória DDR3 de dois canais Memória • 4 x ranhuras DIMM DDR3 • Suporta memória DDR3 3000+(OC)/2933(OC)/2800(OC)/ 2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 não ECC, sem memória intermédia • Capacidade máxima da memória do sistema: 32GB • Suporta Extreme Memory Profile (XMP)1.3/1.2 da Intel®...
  • Seite 100 • Áudio HD de 7.1 canais com protecção de conteúdo (Codec de Áudio áudio Realtek ALC1150) • Suporte áudio Blu-ray superior • Suporta Purity Sound™ - 115dB SNR DAC com amplificador diferencial - Amplificador de auscultadores TI® NE5532 Premium (suporta auscultadores até...
  • Seite 101 Z87M OC Formula • 6 conectores SATA3 6,0 Gb/s, suporte para as funções RAID Armazena- mento (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 e Intel Smart Response Technology), NCQ, AHCI e Hot Plug • 1 conector eSATA, suporte para as funções RAID (RAID 0,...
  • Seite 102 Devido às limitações, o tamanho real da memória de 4GB reservada para utilização em sistemas operativos Windows® 32-bits poderá ser inferior. Os sistemas operativos Windows® 64- bits não possuem essas limitações. Pode utilizar o ASRock XFast RAM para dar uso à memória que o Windows® não utiliza.
  • Seite 103 Z87M OC Formula 1.3 Configuração dos jumpers A imagem abaixo ilustra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem ilustra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos"...
  • Seite 104 1.4 Terminais e conectores integrados Os terminais e conectores integrados NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa principal. Terminal do painel de Ligue o botão de PLED+ PLED-...
  • Seite 105 Z87M OC Formula Conector do LED de Ligue o LED de alimentação alimentação do chassis a PLED- PLED+ PLED+ (PLED1 de 3 pinos) este terminal para indicar (consultar p.12, N.º 16) o estado de alimentação do sistema. Conectores ATA3 de série...
  • Seite 106 Terminal de áudio do Este terminal destina-se PRESENCE# MIC_RET painel frontal à ligação de dispositivos OUT_RET (HD_AUDIO1 de 9 pinos) áudio ao painel de áudio (consultar p.1, N.º 29) frontal. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. O Áudio de alta definição suporta Detecção de ficha, mas o cabo de painel no chassis deverá suportar HDA para funcionar correctamente.
  • Seite 107 Z87M OC Formula Conectores da ventoinha Esta placa principal inclui da CPU um conector de ventoinha GN D (CPU_FAN1 de 4 pinos) de CPU (Ventoinha + 12V CPU_ FAN_SPEED (consultar p.1, N.º 3) silenciosa) de 4 pinos. FAN_SPEED_CONTROL Se pretender ligar uma ventoinha de CPU de 3 pinos, ligue-a ao Pino 1-3.
  • Seite 108 1.5 Interruptores inteligentes A placa principal tem três interruptores inteligentes: Comutador de alimentação, comutador de reposição e um comutador para limpar o CMOS. Estes permitem aos utilizadores ligar/desligar rapidamente o sistema ou fazer a reposição do mesmo ou ainda limpar os valores do CMOS. Interruptor de alimentação O interruptor de (PWRBTN)
  • Seite 109 Z87M OC Formula Interruptor de modo LN2 O modo LN2 ajuda a eliminar (LN2MODE1) os problemas de arranque a (consultar p.1, N.º 7) frio nos processadores durante um overclocking extremo com Azoto líquido.

  • Seite 110: Ambalaj İçeriği

    Bu dokümantasyon üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'ın web sitesinde yer alacaktır. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin.
  • Seite 111 • 4ncü Nesil Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron®, LGA1150 Paketinde desteklemektedir • Intel® Turbo Boost 2.0 Teknolojisini destekler • Intel® K-Serisi kilitsiz CPU özelliğini destekler • ASRock BCLK tam aralıklı Hız Aşırtmayı destekler • Intel ® Yonga kümesi...
  • Seite 112 • Çift Kanallı DDR3 bellek teknolojisi Bellek • 4 x DDR3 DIMM yuvaları • ECC olmayan, ara belleğe alınmamış DDR3 3000+(OC)/ 2933(OC)/2800(OC)/2400(OC)/2133(OC)/1866 (OC)/ 1600/1333/1066 belleği destekler • Maksimum sistem belleği kapasitesi: 32GB • Intel® Üstün Bellek Profili (XMP)1.3/1.2 özelliğini destekler • Bozunumsuz Yuva • 2 x PCI Express 3.0 x16 yuva (PCIE1/PCIE3: tekli - x16 (PCIE1);...
  • Seite 113 Z87M OC Formula • İçerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC1150 Ses Codec Bileşeni) • Üstün Blu-ray ses desteği • Purity Sound™ birimini destekler - fark yükselteci ile 115dB SNR DAC - TI® NE5532 Premium Kulaklık Amplifikatörü (600 Ohm'a kadar kulaklıkları...
  • Seite 114 • 6 x SATA3 6,0 Gb/s bağlayıcıları, RAID (RAID 0, RAID 1, Depolama RAID 5, RAID 10, Intel Hızlı Depolama Teknolojisi 12 ve Intel Akıllı Yanıt Teknolojisi), NCQ, AHCI ve Hot Plug işlevlerini destekler • 1 x eSATA bağlayıcı, RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Hızlı...
  • Seite 115 • ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gereklidir) * Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığını...
  • Seite 116 1.3 Bağlantı Teli Kurulumu Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir. CMOS'u Temizle Bağlantı...
  • Seite 117 Z87M OC Formula 1.4 Kart Üzerindeki Bağlantı ve Konektörler Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir. Sistem Paneli Bağlantısı...
  • Seite 118 Güç LED Bağlantısı Sistemin güç durumunun (3-pin PLED1) belirtilmesi için lütfen PLED- PLED+ PLED+ (bkz. s.12, No. 16) güç LED'ini bu bağlantıya takın. Seri ATA3 Bağlayıcıları Bu altı SATA3 bağlayıcısı, (SATA3_0_1: veri aktarım hızı 6,0 Gb/ bkz s.1, No. 12) sn'ye kadar olan dahili (SATA1_2_3: depolama aygıtları...
  • Seite 119 Z87M OC Formula Ön Panel Ses Bağlantısı Bu bağlantı, ses aygıtlarının PRESENCE# MIC_RET (9-pin HD_AUDIO1) ön ses paneline bağlanması OUT_RET (bkz. sf.1, No. 29) içindir. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir.
  • Seite 120 CPU Fan Bağlayıcıları Bu anakart, 4-Pin CPU (4-pin CPU_FAN1) fan (Sessiz Fan) bağlayıcısı GN D (bkz sf.1, No. 3) sağlamaktadır. 3-Pin CPU + 12V CPU_ FAN_SPEED fan bağlamak istiyorsanız, FAN_SPEED_CONTROL lütfen Pin 1-3'ü kullanın. (3-pin CPU_FAN2) (bkz sf.1, No. 2) +12V CPU_FAN_SPEED ATX Güç...
  • Seite 121 Z87M OC Formula 1.5 Akıllı Anahtarlar Anakartta üç adet akıllı düğme bulunur: Güç Düğmesi, Sıfırlama Düğmesi ve CMOS Temizleme Düğmesi kullanıcıların sistemi hızlı bir şekilde açıp kapatmalarını, sistemi sıfırlamalarını ve CMOS değerlerini temizlemelerini sağlar. Güç Düğmesi Güç Düğmesi, (PWRBTN) kullanıcıların sistemi Power (bkz.
  • Seite 122 LN2 Modu Anahtarı LN2 modu, Sıvı Azotla aşırı hız (LN2MODE1) aşırtma sırasında işlemcilerdeki (bkz. sf.1, No. 7) soğuk ön yükleme sorunlarını ortadan kaldırmaya yardımcı olur.
  • Seite 123 를 제공합니다 . 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의 내용은 예고 없이 변경될 수 있습니다 . 이 설명서가 변경될 경우 , 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련하여 기술적 지원이...
  • Seite 124 • LGA1150 패키지로 제공되는 4 세대 Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® 지원 • Intel® Turbo Boost 2.0 기술 지원 • Intel®K- 시리즈 잠금 해제 CPU 지원 • ASRock BCLK 전범위 오버클로킹 지원 • Intel ® 칩세트...
  • Seite 125 Z87M OC Formula • 듀얼 채널 DDR3 메모리 기술 메모리 • DDR3 DIMM 슬롯 4 개 • DDR3 지원 3000+(OC)/2933(OC)/2800(OC)/2400(OC)/ 2133(OC)/1866(OC)/1600/1333/1066 비 -ECC, 언버퍼드 메 모리 • 시스템 메모리 최대 용량 : 32GB • Intel® Extreme Memory Profile (XMP)1.3/1.2 지원...
  • Seite 126 • 콘텐츠 보호를 이용한 7.1 CH HD 오디오 지원 (Realtek 오디오 ALC1150 오디오 코덱 ) • 프리미엄 Blu-ray 오디오 지원 • Purity Sound ™ 지원 - 디퍼렌셜 증폭기 포함 115dB SNR DAC - TI® NE5532 프리미엄 헤드셋 증폭기 ( 최대 600 옴 헤드셋 지원...
  • Seite 127 Z87M OC Formula • SATA3 6.0 Gb/s 커넥터 6 개가 RAID (RAID 0, RAID 1, RAID 저장 장치 5, RAID 10, Intel 빠른 저장 기술 12 및 Intel 스마트 응답 기 술 ), NCQ, AHCI 및 핫 플러그를 지원 • eSATA 커넥터 1 개가 RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel 빠른...
  • Seite 128 제한 때문에 실제 메모리 크기는 Windows® 32 비트 운영체제 하의 시스템 사용을 위한 예비 메모리용 4GB 보다 더 적을 수 있습니다 . Windows® 64 비트 운영체제에는 그러 한 제한이 없습니다 . ASRock XFast RAM 을 사용하여 Windows® 가 사용할 수 없는 메 모리를 이용할 수 있습니다 .
  • Seite 129 Z87M OC Formula 1.3 점퍼 설정 그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락”됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . 그림 은 3 핀 점퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씌울 때 “단락”됩니다 .
  • Seite 130 1.4 온보드 헤더 및 커넥터 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩 니다 . 시스템 패널 헤더 섀시의 전원 스위치 , PLED+ PLED- PWRBTN# (9 핀...
  • Seite 131 Z87M OC Formula 전원 LED 헤더 시스템 전원 상태를 나 (3 핀 PLED1) 타내려면 섀시 전원 PLED- PLED+ PLED+ (12 페이지 , 16 번 참조 ) LED 를 이 헤더에 연결 하십시오 . 시리얼 ATA3 커넥터 이들 6 개의 SATA3 커...
  • Seite 132 전면 패널 오디오 헤더 이 헤더는 오디오 장치 PRESENCE# MIC_RET (9 핀 HD_AUDIO1) 를 전면 오디오 패널에 OUT_RET (1 페이지 , 29 번 항목 참조 ) 연결하는 데 사용됩니 다 . OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. 고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어가 HDA 를...
  • Seite 133 Z87M OC Formula CPU 팬 커넥터 이 마더보드에는 4 핀 (4 핀 CPU_FAN1) CPU 팬 ( 저소음 팬 ) (1 페이지 , 3 번 항목 참조 ) GN D 커넥터가 탑재되어 있 + 12V CPU_ FAN_SPEED 습니다 . 3 핀 CPU 팬...
  • Seite 134 1.5 스마트 스위치 마더보드에는 스마트 스위치 세 개가 탑재되어 있습니다 : 전원 스위치 , 리셋 스 위치 및 Clear CMOS 버튼 . 이들 스위치는 사용자가 시스템을 빨리 켜거나 끄고 , 시스템을 리셋하거나 CMOS 값을 지우게 할 수 있습니다 . 전원 스위치 전원...
  • Seite 135 Z87M OC Formula LN2 모드 스위치 LN2 모드는 액화 질소를 이 용한 극한의 오버 클럭킹 시 (LN2MODE1) (1 페이지 , 7 번 항목 참조 ) 에 프로세서의 콜드 부트 버 그 문제를 제거하는 데 도움 이 됩니다 .
  • Seite 136 1 はじめに ASRock Z87M OC Formula マザーボードをお買い上げいただきまして誠にありが とう ございます。 ASRock Z87M OC Formula マザーボードは、 ASRock の一貫した 厳格な品質管理の下で製造された信頼性の高いマザーボードです。 アスロックの 品質と耐久性の取り組みに準拠した堅牢な設計を持つ、 優れたパフォーマンスを 提供します。 マザーボードの仕様と BIOS ソフトウェアは更新されるこ とがあるため、 このマニュアル の内容は予告なしに変更するこ とがあります。 このマニュアルの内容に変更があった場 合には、 更新されたバージョンは、 予告なく アスロックのウェブサイ トから入手できるよう になります。 このマザーボードに関する技術的なサポートが必要な場合には、 ご使用の モデルについての詳細情報を、 当社のウェブサイ トで参照く ださい。 アスロックのウェブ...
  • Seite 137 Z87M OC Formula 1.2 仕様 • マイクロ ATX フォームファクター プラッ トフォー • プレミアムゴールドコンデンサー設計 （100% 日本製の高品 ム 質導電性高分子コンデンサー） A スタイル • Home Cloud • Purity Sound • HDMI-IN OC Formula 電源キッ ト OC Formula キッ ト • 12 電源フェーズ設計 • デジタル電源...
  • Seite 138 • デュアルチャンネル DDR3 メモリテク ノロジー メモリ • 4 x DDR3 DIMM スロッ ト • DDR3 3000+(OC)/2933(OC)/2800(OC)/2400(OC)/2133(OC)/ 1866(OC)/1600/1333/1066 ノン ECC、 アンバッファードメモリ に対応 • システムメモリの最大容量 ： 32GB • Intel® エクスト リームメモリプロファイル （XMP） 1.3/1.2 をサ ポート • 歪みのないスロッ ト • 2 x PCI Express 3.0 x16 スロッ ト （PCIE1/PCIE3: x16 (PCIE1) 拡張スロッ...
  • Seite 139 Z87M OC Formula • 7.1 CH HDオーディオ、 コンテンツプロテクション付き （Realtek 音声 ALC1150 オーディオコーデック） • プレミアムブルーレイオーディオサポート • Purity Sound ™ に対応 - 差動アンプによる 115dB SNR DAC - TI® NE5532 プレミアムヘッ ドセッ トアンプ （最大 600 Ohms のヘッ ドセッ トに対応） - ダイレク ト ドライブテク ノロジー...
  • Seite 140 • 6 x SATA3 6.0 Gb/s コネクタ、 RAID （RAID 0、 RAID 1、 RAID 5、 ス トレージ RAID 10、 Intel ラピッ ド ・ ストレージ ・ テク ノロジー 12、 および、 Intel スマート ・ レスポンス ・ テク ノロジー） 、 NCQ、 AHCI、 およ び、 ホッ トプラグ機能に対応 • 1 x eSATA コネクタ...
  • Seite 141 • Microso ® Windows® 8 / 8 64 ビッ ト / 7 / 7 64 ビッ ト準拠 認証 • FCC、 CE、 WHQL • ErP/EuP Ready （ ErP/EuP ready 電源が必要です） * 商品詳細については、 当社ウェブサイ トをご覧く ださい。 http://www.asrock.com BIOS 設定の調整、 アンタイ ドオーバークロックテク ノロジーの適用、 サードパーティのオー バークロックツールの使用などを含む、 オーバークロックには、 一定のリスクを伴います のでご注意く ださい。 オーバークロックするとシステムが不安定になったり、 システムの...
  • Seite 142 1.3 ジャンパー設定 このイラストは、 ジャンパーの設定方法を示しています。 ジャンパーキャップがピ ンに被さっていると、 ジャンパーは 「ショート」 です。 ジャンパーキャップがピンに被 さっていない場合には、 ジャンパーは 「オープン」 です。 この図は 3ピンのジャンパー を表し、 ジャンパーキャップがピン 1 とピン 2 に被さっているとき、 これらのピンは 「ショート」 です。 CMOS クリアジャンパー (CLRCMOS1) デフォルト CMOS のク リア （p.1、 No. 22 参照） CLRCMOS1 は、 CMOS のデータをクリアするこ とができます。 ク リアして、 デフォ ルト設定にシステムパラメーターをリセッ...
  • Seite 143 Z87M OC Formula 1.4 オンボードのヘッダーとコネクター オンボードヘッダーとコネクターはジャンパーではありません。 これらヘッダーとコネク ターにはジャンパーキャップを被せないでく ださい。 ヘッダーおよびコネクターにジャン パーキャップを被せると、 マザーボードに永久損傷が起こるこ とがあります。 システムパネルヘッダー 電源スイッチを接続し、 PLED+ PLED- （9 ピンパネル 1） スイッチをリセッ トし、 下 PWRBTN# （p.1、 No. 17 参照） 記のピン割り当てに従っ て、 シャーシのシステムス RESET# テータス表示ランプをこ HDLED- のヘッダーにセッ トしま HDLED+ す。 ケーブルを接続する ときには、 ピンの＋と−に...
  • Seite 144 電源 LED ヘッダー システムの電源ステー （3 ピン PLED1） タスを表示するために、 PLED- PLED+ （p.12、 No. 16 参照） PLED+ シャーシ電源 LED をこの ヘッダーに接続してく だ さい。 シリアル ATA3 コネクタ これら 6 つの SATA3 コネ ー クターは、 最高 6.0 Gb/ 秒 のデータ転送速度で内部 (SATA3_0_1: p.1、 No. 12 参照） ストレージデバイス用の...
  • Seite 145 Z87M OC Formula フロントパネルオーディ このヘッダーは、 フロント PRESENCE# オヘッダー オーディオパネルにオー MIC_RET OUT_RET （9 ピン HD_AUDIO1） ディオデバイスを接続す （p.1、 No. 29 参照） るためのものです。 OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、 正しく 機能するためには、 シャーシのパネルワイヤーが HDA をサポートしているこ とが必要 です。 お使いのシステムを取り付けるには、 当社のマニュアルおよびシャーシのマニュ アルの指示に従ってく ださい。 2. AC 97 オーディオパネルを使用する場合には、 次のステップで、 前面パネルオーディオ...
  • Seite 146 CPU ファンコネクター このマザーボードは 4 ピ （4 ピン CPU_FAN1） ン CPUファン （静音ファン） （p.1、 No. 3 参照） コネクターを提供します。 GN D + 12V CPU_ FAN_SPEED 3 ピンの CPU ファンを接 FAN_SPEED_CONTROL 続する場合には、 ピン 1-3 に接続してく ださい。 （3 ピン CPU_FAN2） （p.1、 No. 2 参照） +12V CPU_FAN_SPEED ATX 電源コネクター...
  • Seite 147 Z87M OC Formula 1.5 スマートスイッチ マザーボードには 3 つのスマートスイッチが装備されています。 電源スイッチ、 リ セッ トスイッチ、 および、 ク リア CMOS ボタンで、 システムを素早く オン / オフにした り、 システムをリセッ トしたり、 CMOS 値をク リアできます。 電源スイッチ 電源スイッチで、 システム Power （PWRBTN） を素早く オン / オフにで （p.1、 No. 18 参照）...
  • Seite 148 LN2 モードスイッチ 液体窒素冷却を使用して究 極のオーバークロックをする (LN2MODE1) （p.1、 No. 7 参照） 際に、 LN2 モードで、 プロセッ サ内のコールドブートバグの 問題を解消します。...
  • Seite 149 会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了 解所用型号的信息。您也可以在 ASRock 网站上找到最新 VGA 卡和 CPU 支持列表。 ASRock 网站 http://www.asrock.com。 1.1 包装清单 • ASRock Z87M OC Formula 主板（Micro ATX 规格尺寸） • ASRock Z87M OC Formula 快速安装指南 • ASRock Z87M OC Formula 支持光盘 • 4 x 串行 ATA (SATA) 数据线（选购）...
  • Seite 150 • 支持 LGA1150 封装第 4 代 Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® • 支持 Intel® Turbo Boost 2.0 技术 • 支持 Intel® K 系列不锁频 CPU • 支持 ASRock BCLK 全范围超频 • Intel ® 芯片集...
  • Seite 151 Z87M OC Formula • 双通道 DDR3 内存技术 内存 • 4 x DDR3 DIMM 槽 • 支持 DDR3 3000+(OC)/2933(OC)/2800(OC)/2400(OC)/2133 (OC)/1866(OC)/1600/1333/1066 非 ECC，非缓冲内存 • 支持系统内存容量： 32GB • 支持 Intel® Extreme Memory Profile (XMP)1.3/1.2 • 无失真插槽 • 2 x PCI Express 3.0 x16 槽 (PCIE1/PCIE3: 单 - x16 (PCIE1)；...
  • Seite 152 • 具有内容保护功能的 7.1 CH 高清音频（Realtek ALC1150 音频 音频编解码器） • 优质 Blu-ray 音频支持 • 支持 115dB 超高保真音效 - 115dB SNR DAC，带微分放大器 - TI® NE5532 优质耳放（支持最高 600 Ohms ） - Direct Drive（直接驱动）技术 - EMI 屏蔽罩 - PCB 隔离罩 • 支持 DTS 连接 • Gigabit LAN 10/100/1000 Mb/s • Giga PHY Intel®...
  • Seite 153 Z87M OC Formula • 6 x SATA3 6.0 Gb/s 接口，支持 RAID（RAID 0、RAID 1、 存储 RAID 5、RAID 10、Intel Rapid Storage Technology 12 和 Intel Smart Response Technology）、NCQ、AHCI 和热插拔 • 1 x eSATA 接口，支持 RAID (RAID 0、RAID 1、RAID 5、 RAID 10、Intel Rapid Storage Technology 12 和 Intel Smart Response Technology)、NCQ、AHCI 和热插拔...
  • Seite 154 • Microso ® Windows® 8 / 8 64-bit / 7 / 7 64-bit 兼容 操作系统 • FCC、CE、WHQL 认证 • ErP/EuP 支持（需要支持 ErP/EuP 的电源） * 有关详细产品信息，请访问我们的网站： http://www.asrock.com 须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或使用 第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成损 坏。执行这项工作您应自担风险和自己承担费用。我们对由于超频而造成的损坏概不 负责。 由于限制原因，实际内存容量可能会小于 4GB，以保留给 Windows® 32-bit 操作系统 下的系统使用。Windows® 64-bit 操作系统没有此类限制。您可以使用 ASRock XFast RAM 来利用 Windows® 不能使用的内存。...
  • Seite 155 Z87M OC Formula 1.3 跳线设置 此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线 “短接”。如果这 些针脚上没有装跳线帽，跳线 “开路”。此图显示 3 针跳线，当跳线帽装在针 脚 1 和针脚 2 上，它们“短接”。 清除 CMOS 跳线 (CLRCMOS1) 默认 清除 CMOS （见第 1 页，第 22 个） CLRCMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设 置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRCMOS1 上的针脚 2 和针脚 3 短接 5 秒。但是，请勿在更新 BIOS 后立即...
  • Seite 156 1.4 板载接脚和接口 板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些 接脚和接口上将会对主板造成永久性损坏。 系统面板接脚 按照下面的针脚分配， PLED+ PLED- PWRBTN# (9 针 PANEL1) 将机箱上的电源开关、 ( 见第 1 页， 第 17 个） 重置开关和系统状态指 示灯连接到此接脚。在 RESET# 连接线缆前请记下正负 HDLED- 针脚。 HDLED+ PWRBTN（电源开关）: 连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。 RESET（重置开关）: 连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重置 开关重新启动计算机。 PLED（系统电源 LED）: 连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在 S1/S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。 HDLED（硬盘活动...
  • Seite 157 Z87M OC Formula 电源 LED 接脚 请将机箱电源 LED 连接 (3 针 PLED1) 到此接脚以指示系统电 PLED- PLED+ PLED+ ( 见第 12 页，第 16 个） 源状态。 串行 ATA3 接口 这六个 SATA3 接口支持 最高 6.0 Gb/s 数据传输 (SATA3_0_1: 见第 1 页， 第 12 个）...
  • Seite 158 前面板音频接脚 此接脚用于将音频设备 PRESENCE# MIC_RET (9 针 HD_AUDIO1) 连接到前音频面板。 OUT_RET ( 见第 1 页，第 29 个） OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请按 照我们的手册和机箱手册的说明安装系统。 2. 如果您使用 AC’97 音频面板，请按照以下步骤将它安装到前面板音频接脚： A. 将 Mic_IN (MIC) 连接到 MIC2_L。 B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。 C.
  • Seite 159 Z87M OC Formula CPU 风扇接口 此主板提供 4 针 CPU 风 (4 针 CPU_FAN1) 扇（静音风扇）接口。如 ( 见第 1 页， 第 3 个） GN D 果您打算连接 3 针 CPU + 12V CPU_ FAN_SPEED 风扇，请将它连接到针 FAN_SPEED_CONTROL 脚 1-3。 (3 针 CPU_FAN2) ( 见第 1 页， 第 2 个）...
  • Seite 160 1.5 智能开关 本主板配有三个智能开关： 电源开关、重置开关和清除 CMOS 按钮，允许用 户快速打开 / 关闭系统，重置系统或清除 CMOS 值。 电源开关 电源开关允许用户快速 Power 打开 / 关闭系统。 (PWRBTN) ( 见第 1 页，第 18 个） 重置开关 重置开关允许用户快速 Reset 重置系统。 (RSTBTN) ( 见第 1 页，第 19 个） 清除 CMOS 按钮 清除 CMOS 按钮允许用 户快速清除...
  • Seite 161 Z87M OC Formula LN2 模式开关 在使用液氮极限超频期间， LN2 模式有助于消除处理器 (LN2MODE1) ( 见第 1 页，第 7 个） 中的冷启动问题。...
  • Seite 162 電子信息產品污染控制標示 依據中國發布的「電子信息產品污染控制管理辦法」及 SJ/T 11364-2006「電 子信息產品污染控制標示要求」，電子信息產品應進行標示，藉以向消費者揭 露產品中含有的有毒有害物質或元素不致發生外洩或突變從而對環境造成污染 或對人身、財產造成嚴重損害的期限。依上述規定，您可于本產品之印刷電路 板上看見圖一之標示。圖一中之數字為產品之環保使用期限。由此可知此主板 之環保使用期限為 10 年。 圖一 有毒有害物質或元素的名稱及含量說明 若您慾了解此產品的有毒有害物質或元素的名稱及含量說明，請參照以下表格 及說明。 有害物質或元素 部件名稱 鉛 (Pb) 鎘 (Cd) 汞 (Hg) 六价鉻 (Cr(VI)) 多溴聯苯 (PBB) 多溴二苯醚 (PBDE) 印刷電路板 及電子組件 外部信號連 接頭及線材 O: 表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定 的限量要求以下。 X: 表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-2006 標準 規定的限量要求，然該部件仍符合歐盟指令...
  • Seite 163 Z87M OC Formula 1 簡介 感謝您購買 ASRock Z87M OC Formula 主機板，本主機板經 ASRock 嚴格品管製 作，是一套讓人信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全 符合 ASRock 對品質及耐用度的承諾。 由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。 如本文件有任何修改，可至 ASRock 網站逕行取得更新版本，不另外通知。若您需要 與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也 可以在 ASRock 網站找到最新的 VGA 卡及 CPU 支援清單。ASRock 網站 http://www. asrock.com 1.1 包裝內容 • ASRock Z87M OC Formula 主機板（Micro ATX 尺寸）...
  • Seite 164 • 支援第 4 代 Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® (LGA1150 封裝 ) • 支援 Intel® Turbo Boost 2.0 技術 • 支援 Intel® K-Series unlocked CPU • 支援 ASRock BCLK 全域電壓超頻 • Intel ® 晶片組...
  • Seite 165 Z87M OC Formula • 雙通道 DDR3 記憶體技術 記憶體 • 4 x DDR3 DIMM 插槽 • 支援 DDR3 3000+(OC)/2933(OC)/2800(OC)/2400(OC)/ 2133(OC)/1866(OC)/1600/1333/1066 非 ECC、無緩衝記憶 體 • 最大系統記憶體容量： 32GB • 支援 Intel® Extreme Memory Profile (XMP)1.3/1.2 • 無失真插槽 • 2 x PCI Express 3.0 x16 插槽 (PCIE1/PCIE3：單 x16 (PCIE1)；...
  • Seite 166 • 7.1 CH HD 音訊含內容保護（Realtek ALC1150 音訊轉碼 音訊 器）功能 • 高階藍光音訊支援 • 支援 Purity Sound ™ 115dB 天籟美聲 - 115dB SNR DAC 及差動放大器 - TI® NE5532 Premium Headset Amplifie ( 支援最高可達 600 Ohms 的耳機 ) - 直驅技術 - EMI 遮蔽蓋 - PCB 隔離遮蔽...
  • Seite 167 Z87M OC Formula • 6 x SATA3 6.0 Gb/s 接頭支援 RAID（RAID 0、RAID 1、 儲存裝置 RAID 5、RAID 10、Intel 快速儲存技術 12 及 Intel 智慧反 應技術）、NCQ、AHCI 及熱插拔 • 1 x eSATA 接頭支援 RAID（RAID 0、RAID 1、RAID 5、 RAID 10、Intel 快速儲存技術 12 及 Intel 智慧反應技術）、...
  • Seite 168 • 相容 Microso ® Windows® 8 / 8 64 位元 / 7 / 7 64 位元 作業系統 • FCC、CE、WHQL 認證 • ErP/EuP Ready（需具備 ErP/EuP ready 電源供應器） * 如需產品詳細資訊，請上我們的網站： http://www.asrock.com 請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用自 由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚至 會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻 所造成的可能損害概不負責。 在 Windows® 32 位元作業系統下，因有保留供系統使用記憶體的限制，所以實際記憶 體大小可能低於 4GB。Windows® 64 位元作業系統則沒有此類限制。您可使用 ASRock XFast RAM 運用 Windows® 無法使用的記憶體。...
  • Seite 169 Z87M OC Formula 1.3 跳線設定 圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒 有跳線帽套在針腳上，該跳線為「開啟」。圖例顯示當 3-pin 跳線的跳線蓋套 在 pin1 及 pin2 時，這兩個針腳皆為「短路」。 清除 CMOS 跳線 (CLRCMOS1) 預設 清除 CMOS ( 請參閱第 1 頁，編號 22） 您可利用 CLRCMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預 設設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後， 請使用跳線帽讓 CLRCMOS1 上的 pin2 及 pin3 短路約 5 秒。不過，請不要在...
  • Seite 170 1.4 板載排針及接頭 板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排 針及接頭上，將造成主機板永久性的受損。 系統面板排針 請依照以下的針腳排 PLED+ PLED- PWRBTN# 列將機殼上的電源開 (9-pin PANEL1) ( 請參閱第 1 頁， 編號 17） 關、重設開關及系統 狀態指示燈連接至此 RESET# 排針。在連接纜線之 HDLED- 前請注意正負針腳。 HDLED+ PWRBTN ( 電 源 開關 )： 連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。 RESET ( 重 設開關 )： 連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重設開 關即可重新啟動電腦。 PLED ( 系 統電 源 LED)： 連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此...
  • Seite 171 Z87M OC Formula 電源 LED 排針 請將機殼電源 LED 連接至此排針，以 (3-pin PLED1) PLED- PLED+ PLED+ ( 請參閱第 12 頁，編號 16） 指示系統的電源狀 態。 Serial ATA3 接頭 這六組 SATA3 接頭 皆支援內部儲存裝 (SATA3_0_1: 請參閱第 1 頁，編號 12） 置的 SATA 資料纜 線，最高可達 6.0 (SATA1_2_3： 請參閱第 1 頁，編號 13) Gb/s 資料傳輸率。...
  • Seite 172 前面板音訊排針 本排針適用於連接 PRESENCE# MIC_RET 音訊裝置至前面板 (9-pin HD_AUDIO1) OUT_RET ( 請參閱第 1 頁，編號 29） 音訊。 OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。 2. 若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針： A. 將 Mic_IN (MIC) 連接至 MIC2_L。 B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。 C.
  • Seite 173 Z87M OC Formula CPU 風扇接頭 本主機板配備 4-Pin CPU 風扇 ( 靜音風扇 ) (4-pin CPU_FAN1) ( 請參閱第 1 頁， 編號 3） GN D 接頭。若您計畫連接 + 12V CPU_ FAN_SPEED 3-Pin CPU 風扇，請 FAN_SPEED_CONTROL 接至 Pin 1-3。 (3-pin CPU_FAN2) ( 請參閱第 1 頁， 編號 2）...
  • Seite 174 1.5 智慧型開關 主機板設有三個智慧型開關： 電源開關、重設開關及清除 CMOS 按鈕，可讓 使用者迅速開啟／關閉系統、重設系統，或清除 CMOS 值。 電源開關 電源開關可讓使用者 迅速開啟／關閉系 (PWRBTN) Power ( 請參閱第 1 頁，編號 18） 統。 重設開關 重設開關可讓使用者 迅速重設系統。 (RSTBTN) Reset ( 請參閱第 1 頁，編號 19） 清除 CMOS 按鈕 清除 CMOS 按鈕可 讓使用者迅速清除 (CLRCBTN) （請參閱第 1 頁，編號 20） CMOS 值。...
  • Seite 175 Z87M OC Formula LN2 模式開關 以液態氮締造極限超 頻時，LN2 模式會協 (LN2MODE1) （請參閱第 1 頁，編號 7） 助排除處理器中的冷 啟動問題。...

  • Seite 176: Isi Kemasan

    Karena spesifikasi motherboard dan perangkat lunak BIOS dapat di-update, maka isi dokumentasi ini akan berubah sewaktu-waktu tanpa pemberitahuan sebelumnya. Jika terdapat perubahan pada dokumentasi ini, maka versi baru akan tersedia di situs web ASRock tanpa pemberitahuan lebih lanjut. Jika Anda memerlukan dukungan teknis terkait motherboard ini, kunjungi situs web kami untuk mendapatkan informasi khusus tentang model yang Anda gunakan.
  • Seite 177 • Senyawa Termal GELID Solution GC-Extreme • Mendukung Intel® CoreTM i7/i5/i3 Generasi Keempat/Xeon®/ Pentium®/Celeron® dalam Paket LGA1150 • Mendukung Teknologi Intel® Turbo Boost 2.0 • Mendukung CPU Intel® K-Series unlocked • Mendukung Overclock Jarak penuh ASRock BCLK • Intel ® Chipset...
  • Seite 178 • Teknologi memori DDR3 Dua Saluran Memori • 4 x Slot DDR3 DIMM • Mendukung DDR3 3000+(OC)/2933(OC)/2800(OC)/ 2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 non-ECC, memori tanpa buffer • Kapasitas maksimum memori sistem: 32GB • Mendukung Intel® Extreme Memory Profile (XMP)1.3/1.2 • Slot Bebas Distorsi • 2 slot PCI Express 3.0 x16 (PCIE1/PCIE3:satu pada x16 Slot Ekspansi (PCIE1);...
  • Seite 179 Z87M OC Formula • Audio HD 7.1 CH dengan Perlindungan Konten (Realtek Audio ALC1150 Audio Codec) • Mendukung audio Blu-ray premium • Mendukung Purity Sound™ - 115dB SNR DAC dengan amplifier diferensial - TI® NE5532 Premium Headset Amplifier (mendukung headset hingga 600 Ohm)
  • Seite 180 • 6 x Konektor SATA3 6,0 Gb/s, mendukung RAID (RAID 0, Penyimpanan RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12, dan Intel Smart Response Technology), NCQ, AHCI, dan Hot Plug. • 1 x Konektor eSATA, mendukung RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12, dan Intel Smart Response Technology), fungsi NCQ, AHCI, dan Hot Plug * (konektor eSATA digunakan bersama port SATA3_1).
  • Seite 181 Karena keterbatasan, ukuran memori sebenarnya mungkin kurang dari 4GB karena akan digunakan sistem berdasarkan sistem operasi Windows® 32-bit. Sistem operasi Windows® 64- bit tidak memiliki keterbatasan tersebut. Anda dapat menggunakan ASRock XFast RAM untuk memanfaatkan memori yang tidak dapat digunakan Windows® tersebut.
  • Seite 182 1.3 Konfigurasi Jumper Gambar menunjukkan cara mengkonfigurasi jumper. Bila penutup jumper diletakkan pada pin, maka jumper akan “Pendek”. Jika tidak ada penutup jumper yang diletakkan pada pin, maka jumper akan “Terbuka”. Gambar menunjukkan jumper 3-pin, yakni pin1 dan pin2 menjadi "Pendek" bila penutup jumper diletakkan pada 2 pin tersebut. Clear CMOS Jumper (CLRCMOS1) Default...
  • Seite 183 Z87M OC Formula 1.4 Header dan Konektor Onboard Header dan konektor terpasang BUKANLAH jumper. JANGAN letakkan penutup jumper pada header dan konektor tersebut. Meletakkan penutup jumper pada header dan konektor akan mengakibatkan kerusakan permanen pada motherboard. Header Panel Sistem Sambungkan switch daya,...
  • Seite 184 Header LED Daya Sambungkan LED daya (PLED1 3-pin) chassis ke header ini untuk PLED- PLED+ PLED+ (lihat hal. 12, No. 16) menunjukkan status daya sistem. Konektor Serial ATA3 Keenam konektor SATA3 (SATA3_0_1: ini mendukung kabel data lihat hal. 1, No. 12) SATA untuk perangkat (SATA1_2_3: penyimpanan internal...
  • Seite 185 Z87M OC Formula Header Audio Panel Header ini untuk PRESENCE# MIC_RET Depan menyambungkan OUT_RET (HD_AUDIO1 9-pin) perangkat audio ke panel (lihat hal. 1, No. 29) audio depan. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. Audio Definisi Tinggi mendukung Sensor Soket, namun kabel panel pada chassis harus mendukung HDA agar berfungsi dengan benar.
  • Seite 186 Konektor Kipas CPU Motherboard ini (CPU_FAN1 4-pin) memberikan konektor GN D (lihat hal. 1, No. 3) kipas CPU 4-Pin + 12V CPU_ FAN_SPEED (Kipas Hening). Jika FAN_SPEED_CONTROL Anda berencana untuk menyambungkan kipas (CPU_FAN2 3-pin) CPU 3-Pin, sambungkan (lihat hal. 1, No. 2) ke Pin 1-3.
  • Seite 187 Z87M OC Formula 1.5 Tombol Pintar Motherboard ini dilengkapi tiga tombol pintar: Tombol Daya, Tombol Atur Ulang, dan Tombol Clear CMOS, yang memungkinkan pengguna mengaktifkan/ menonaktifkan sistem, mengatur ulang sistem, maupun menghapus nilai CMOS dengan cepat. Tombol Daya Tombol Daya...
  • Seite 188 Switch Mode LN2 Mode LN2 membantu (LN2MODE1) mengatasi masalah bug (lihat hal. 1, No. 7) boot dingin pada prosesor saat overclocking ekstrem berlangsung dengan Nitrogen Cair.

  • Seite 189: Contact Information

    Contact Information If you need to contact ASRock or want to know more about ASRock, you’re welcome to visit ASRock’s website at http://www.asrock.com; or you may contact your dealer for further information. For technical questions, please submit a support request form at http://www.asrock.com/support/tsd.asp...
