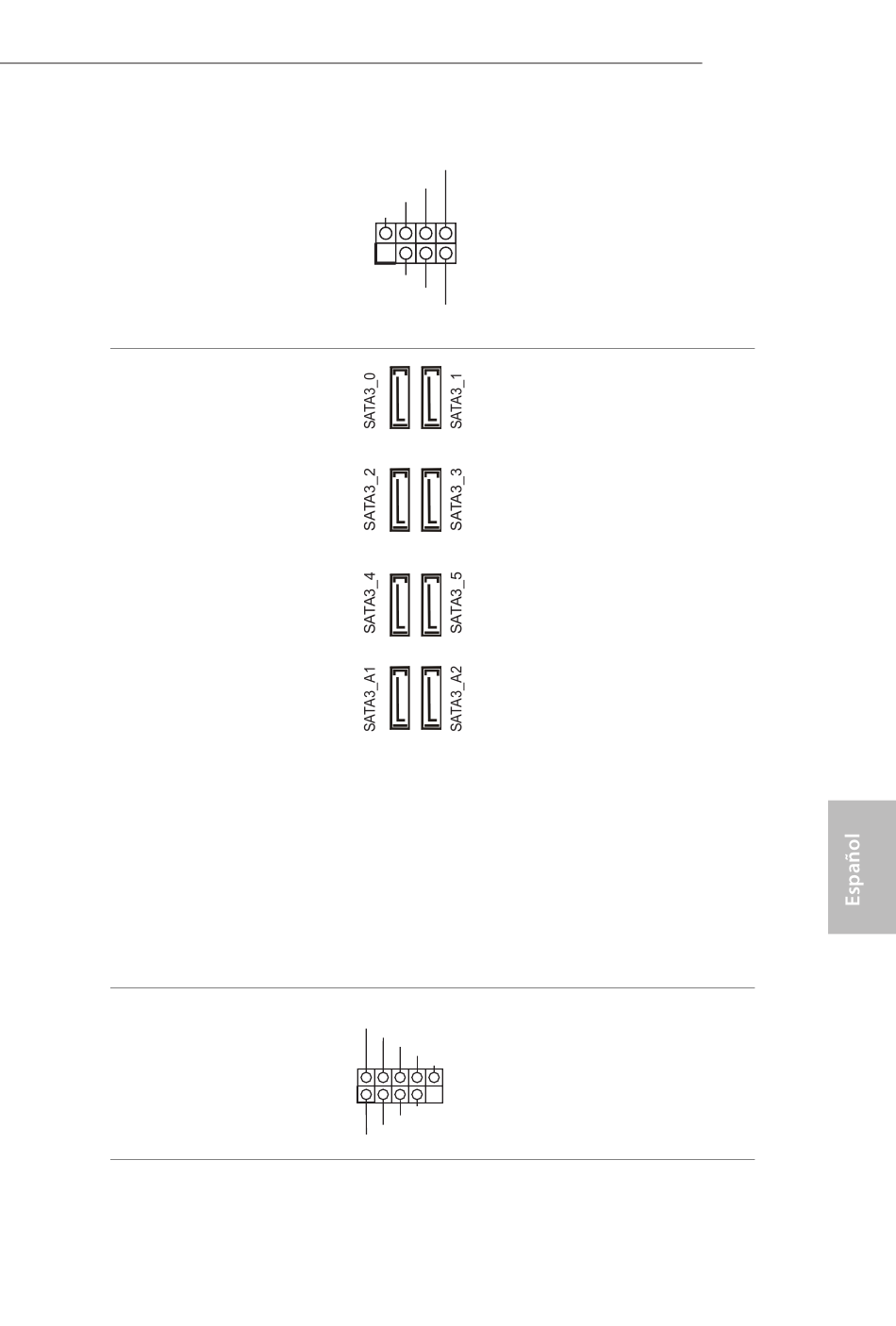

LED de alimentación y
base de conexiones para la
altavoz
(SPK_PLED1 de 7
contactos)
(consulte la pág. 1, nº 20)
Conectores Serie ATA3
(SATA3_0_1:
consulte la pág. 1, nº 14)
(SATA3_2_3:
consulte la pág.1, nº 15)
(SATA3_4_5:
consulte la pág.1, nº 16)
(SATA3_A1_A2:
consulte la pág. 1, nº 17)
Cabezales USB 2.0
(USB1_2 de 9 contactos)
(consulte la pág. 1, nº 26)
(USB_3_4 de 9 contactos)
(consulte la pág. 1, nº 25)
Conecte el LED de alimentación
SPEAKER
DUMMY
del chasis y el altavoz del chasis
DUMMY
a esta base de conexiones.
+5V
1
PLED+
PLED+
PLED-
Estos ocho conectores SATA3
son compatibles con cables de
datos SATA para dispositivos
de almacenamiento interno con
una velocidad de transferencia
de datos de hasta 6,0 Gb/s.
* M2_2, SATA3_0 y SATA3_1
comparten carriles. Si cualquiera
de ellos está en uso, los otros se
deshabilitan.
* M2_3, SATA3_4 y SATA3_5
comparten carriles. Si cualquiera
de ellos está en uso, los otros se
deshabilitan.
* M2_3, SATA3_4, SATA3_5
y USB32_TC_1 comparten
carriles. Si cualquiera de los dos
está en uso, el USB32_TC_1 se
degradará a un máximo de 16
Gb/seg.
*Para minimizar el tiempo de
arranque, use los puertos SATA
de Intel® Z490 (SATA3_0) para
las unidades de estado sólido.
Hay dos bases de conexiones en
USB_PWR
esta placa base. Cada cabezal
P-
P+
GND
USB 2.0 admite dos puertos.
DUMMY
1
GND
P+
P-
USB_PWR
Z490 Taichi
