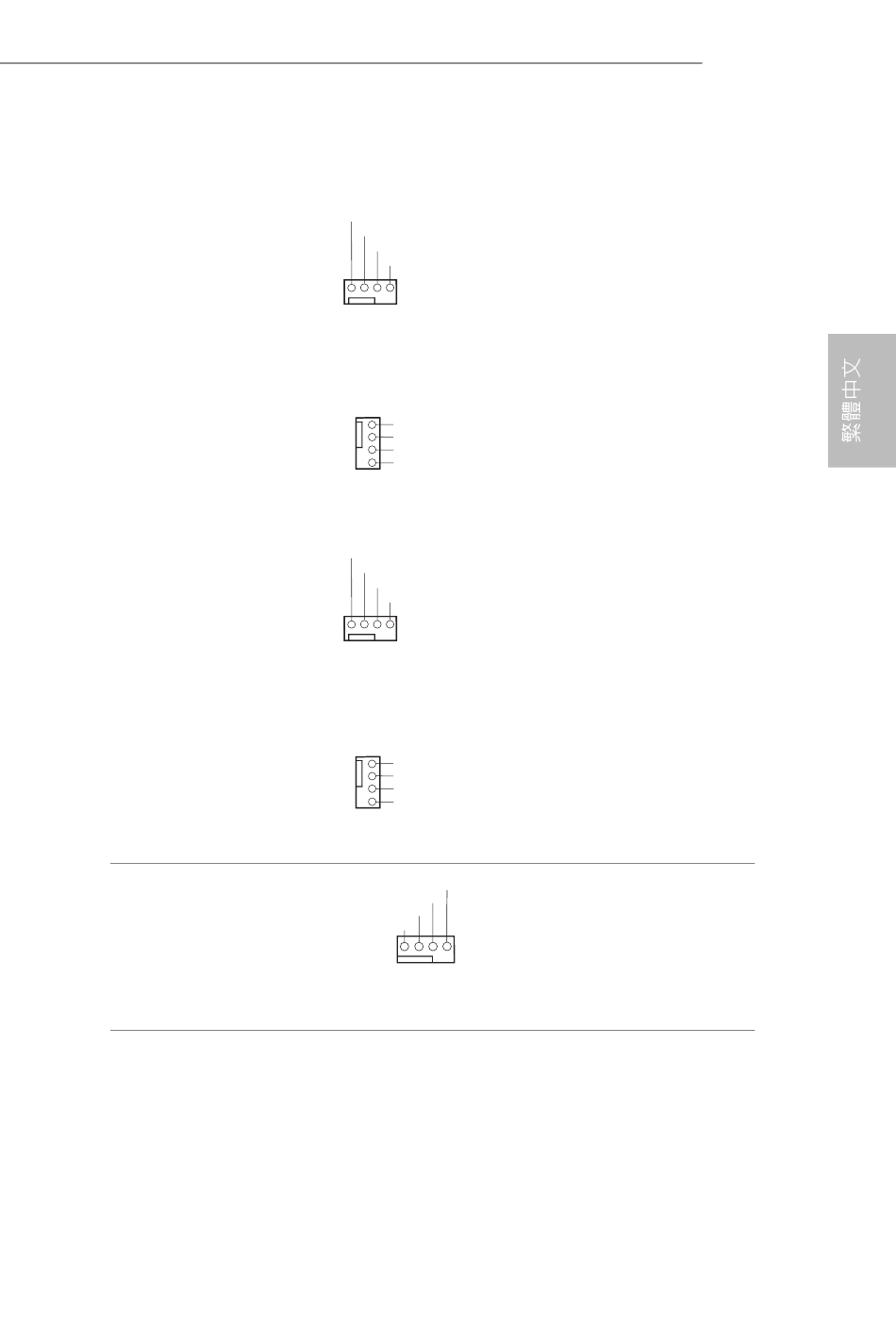

機殼／水冷幫浦風扇接
頭
(4-pin CHA_FAN1/WP)
（請參閱第 1 頁，編號
35）
(4-pin CHA_FAN2/WP)
（請參閱第 1 頁，編號
31）
(4-pin CHA_FAN3/WP)
（請參閱第 1 頁，編號
19）
(4-pin CHA_FAN4/WP)
（請參閱第 1 頁，編號
30）
(4-pin CHA_FAN5/WP)
（請參閱第 1 頁，編號
13）
(4-pin CHA_FAN6/WP)
（請參閱第 1 頁，編號
18）
CPU 風扇接頭
(4-pin CPU_FAN1)
（請參閱第 1 頁，編號
3）
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
1
GND
2
FAN_VOLTAGE
3
CHA_FAN_SPEED
4
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
1
GND
2 FAN_VOLTAGE
3
CHA_FAN_SPEED
4
FAN_SPEED_CONTROL
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1 2 3 4
本主機板配備 6 個 4-Pin 水冷
機殼風扇接頭。若您計畫連接
3-Pin 機殼水冷風扇，請接至
Pin 1-3。
本主機板配備 4-Pin CPU 風扇
（靜音風扇）接頭。若您計畫
連接 3-Pin CPU 風扇，請接至
Pin 1-3。
