ASROCK Z490 Taichi Handbuch Seite 66

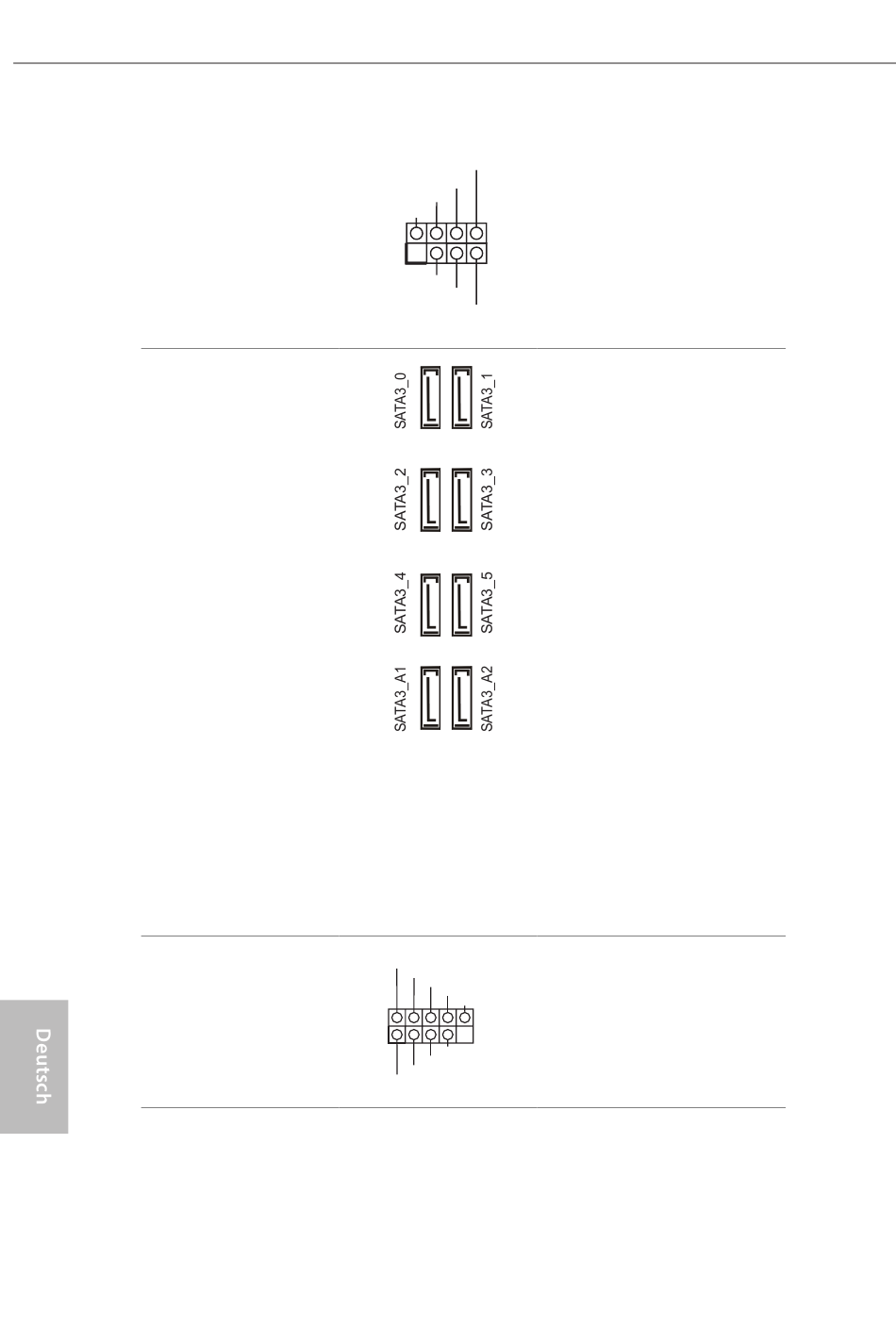

Betrieb-LED- und
Lautsprecher-Stiftleiste
(7-polig, SPK_PLED1)
(siehe S. 1, Nr. 20)
Serial-ATA-III-Anschlüsse
(SATA3_0_1:
siehe S. 1, Nr. 14)
(SATA3_2_3:
siehe S. 1, Nr. 15)
(SATA3_4_5:
siehe S. 1, Nr. 16)
(SATA3_A1_A2:
siehe S. 1, Nr. 17)
USB 2.0-Stiftleisten
(9-polig, USB_1_2)
(siehe S. 1, Nr. 26)
(9-polig, USB_3_4)
(siehe S. 1, Nr. 25)
62 62
Bitte verbinden Sie die Betrieb-
SPEAKER
DUMMY
LED des Gehäuses und den
DUMMY
Gehäuselautsprecher mit dieser
+5V
Stiftleiste.
1
PLED+
PLED+
PLED-
Diese acht SATA-III-Anschlüsse
unterstützen SATA-Datenkabel
für interne Speichergeräte mit
einer Datenübertragungsge-
schwindigkeit bis 6,0 Gb/s.
* M2_2, SATA3_0 und SATA3_1
nutzen Lanes gemeinsam. Wenn
einer von ihnen benutzt wird,
werden die anderen deaktiviert.
* M2_3, SATA3_4 und SATA3_5
nutzen Lanes gemeinsam. Wenn
einer von ihnen benutzt wird,
werden die anderen deaktiviert.
* M2_3, SATA3_4, SATA3_5
und USB32_TC_1 nutzen Lanes
gemeinsam. Bei Verwendung
von einem davon erfolgt eine
Heruntersetzung von USB32_
TC_1 auf 16 Gb/s max.
*Nutzen Sie zum Minimieren
der Startzeit Intel®-Z490-SATA-
Ports (SATA3_0) für Ihre SSDs.
Es gibt zwei Stiftleisten an
USB_PWR
P-
diesem Motherboard. Jede USB
P+
GND
DUMMY
2.0-Stiftleiste kann zwei Ports
unterstützen.
1
GND
P+
P-
USB_PWR
