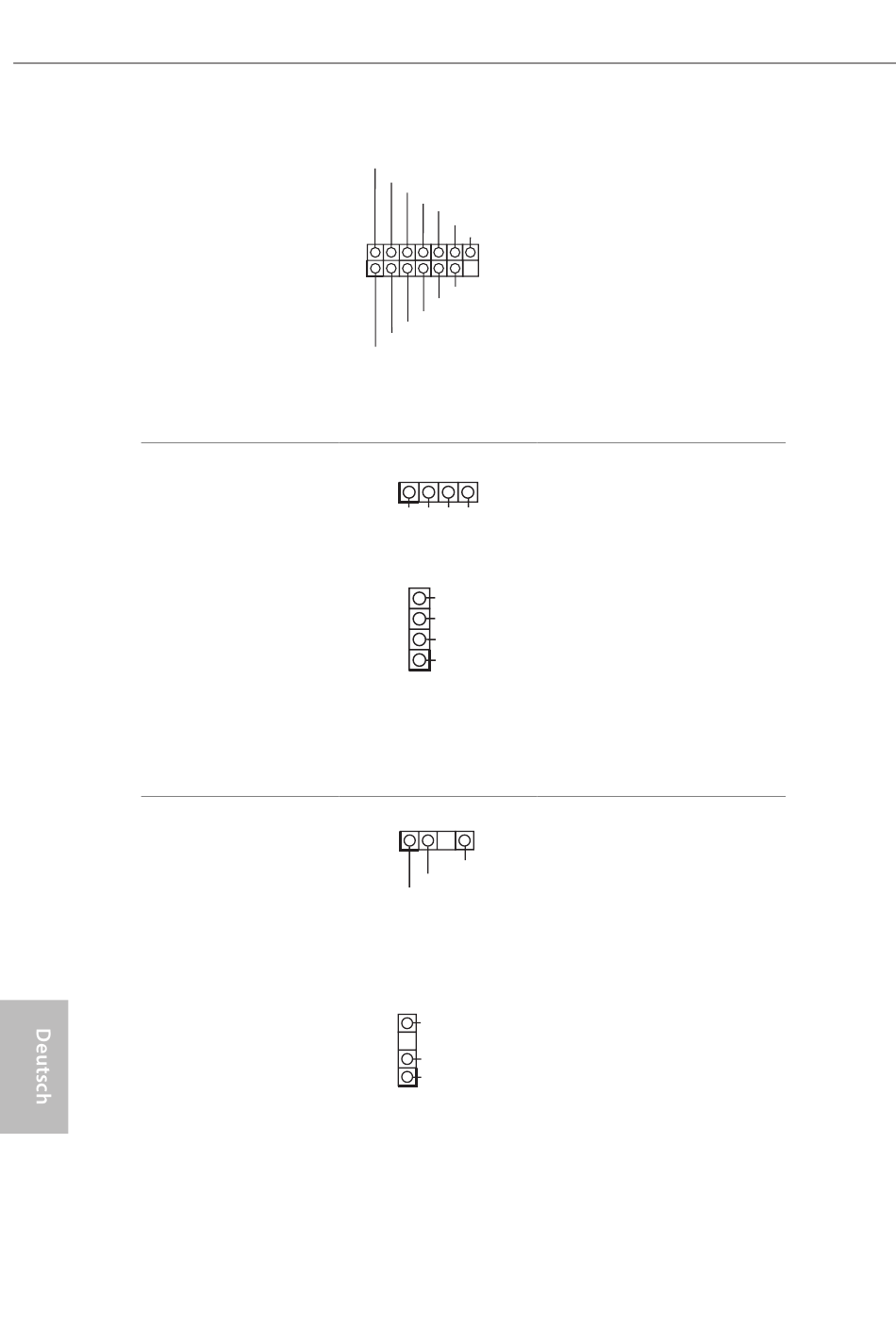

ASROCK Z490 Taichi Handbuch Seite 70

SPI-TPM-Stiftleiste
(13-polig, SPI_TPM_J1)
(siehe S. 1, Nr. 27)
RGB-LED-Stiftleisten
(4-polig, RGB_LED1)
(siehe S. 1, Nr. 29)
(4-polig, RGB_LED2)
(siehe S. 1, Nr. 11)
Adressierbare-LED-
Stiftleisten
(3-polig, ADDR_LED1)
(siehe S. 1, Nr. 32)
(3-polig, ADDR_LED2)
(siehe S. 1, Nr. 7)
66 66
SPI_DQ3
+3.3V
Dummy
CLK
SPI_MOSI
RST#
TPM_PIRQ
1
SPI_TPM_CS#
GND
RSMRST#
SPI_MISO
SPI_CS0
SPI_DQ2
1
12V G R B
B
R
G
12V
1
1
GND
DO_ADDR
VOUT
GND
DO_ADDR
VOUT
1
Dieser Anschluss unterstützt
das SPI Trusted Platform
Module- (TPM) System, das
Schlüssel, digitale Zertifikate,
Kennwörter und Daten sicher
aufbewahren kann. Ein TPM-
System hilft zudem bei der
Stärkung der Netzwerksicherheit,
schützt digitale Identitäten
und gewährleistet die
Plattformintegrität.
Diese beiden RGB-Stiftleisten
dienen dem Anschließen eines
RGB-LED-Erweiterungskabels,
das dem Nutzer die Auswahl
zwischen verschiedenen LED-
Lichteffekten ermöglicht.
Achtung: Installieren Sie das
RGB-LED-Kabel niemals falsch
herum; andernfalls könnte das
Kabel beschädigt werden.
*Weitere Anweisungen zu diesen
beiden Stiftleisten finden Sie auf
Seite 49.
Diese beiden Adressierbare-
LED-Stiftleisten dienen dem
Anschließen eines Adressierbare-
LED-Erweiterungskabels, das
dem Nutzer die Auswahl zwischen
verschiedenen LED-Lichteffekten
ermöglicht.
Achtung: Installieren Sie
das Adressierbare-LED-
Kabel niemals falsch herum;
andernfalls könnte das Kabel
beschädigt werden.
*Weitere Anweisungen zu dieser
Stiftleiste finden Sie auf Seite 50.
