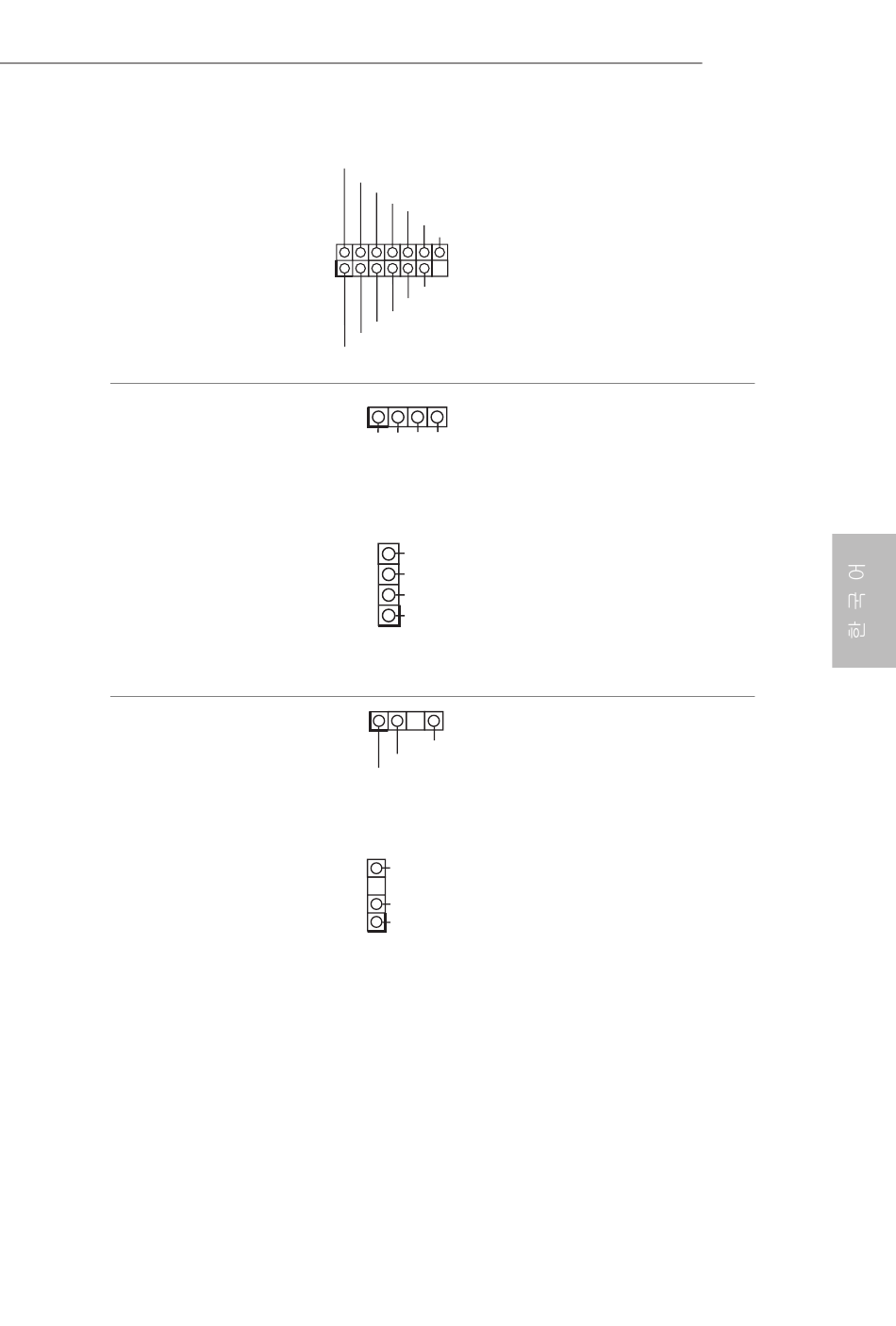

SPI TPM 헤더
(13 핀 SPI_TPM_J1)
(1 페이지 , 27 번 항목
참조 )
RGB LED 헤더
(4 핀 RGB_LED1)
(1 페이지 , 29 번 항목
참조 )
(4 핀 RGB_LED2)
(1 페이지 , 11 번 항목
참조 )
주소 지정 가능한 LED
헤더
(3 핀 ADDR_LED1)
(1 페이지 , 32 번 항목
참조 )
(3 핀 ADDR_LED2)
(1 페이지 , 7 번 항목
참조 )
SPI_DQ3
+3.3V
Dummy
CLK
SPI_MOSI
RST#
TPM_PIRQ
1
SPI_TPM_CS#
GND
RSMRST#
SPI_MISO
SPI_CS0
SPI_DQ2
1
12V G R
B
B
R
G
12V
1
1
GND
DO_ADDR
VOUT
GND
DO_ADDR
VOUT
1
이 커넥터는 키 , 디지털 인증서 ,
암호 및 데이터를 안전하게
보관할 수 있는 SPI TPM(Trusted
Platform Module) 시스템을
지원합니다 . TPM 시스템은
네트워크 보안을 강화하고 ,
디지털 신원을 보호하며 플랫폼
무결성을 유지합니다 .
이 2 개의 RGB 헤더는 다양한
LED 조명 효과를 선택할 수
있는 RGB LED 연장 케이블을
연결하는 데 사용됩니다 .
주의 : RGB LED 케이블을
잘못된 방향으로 설치하지
마십시오 . 그럴 않을 경우
케이블이 손상될 수 있습니다 .
* 이 두 가지 헤더에 대한
추가 지침은 49 페이지를
참조하십시오 .
이 2 개의 주소 지정 가능한 LED
헤더는 다양한 LED 조명 효과를
선택할 수 있는 주소 주소 지정
가능한 LED 연장 케이블을
연결하는 데 사용됩니다 .
주의 : 주소 지정 가능한 LED
케이블을 잘못된 방향으로
설치하지 마십시오 . 그럴 경우
케이블이 손상될 수 있습니다 .
* 이 헤더에 대한 추가 지침은
50 페이지를 참조하십시오 .
Z490 Taichi
185
185
