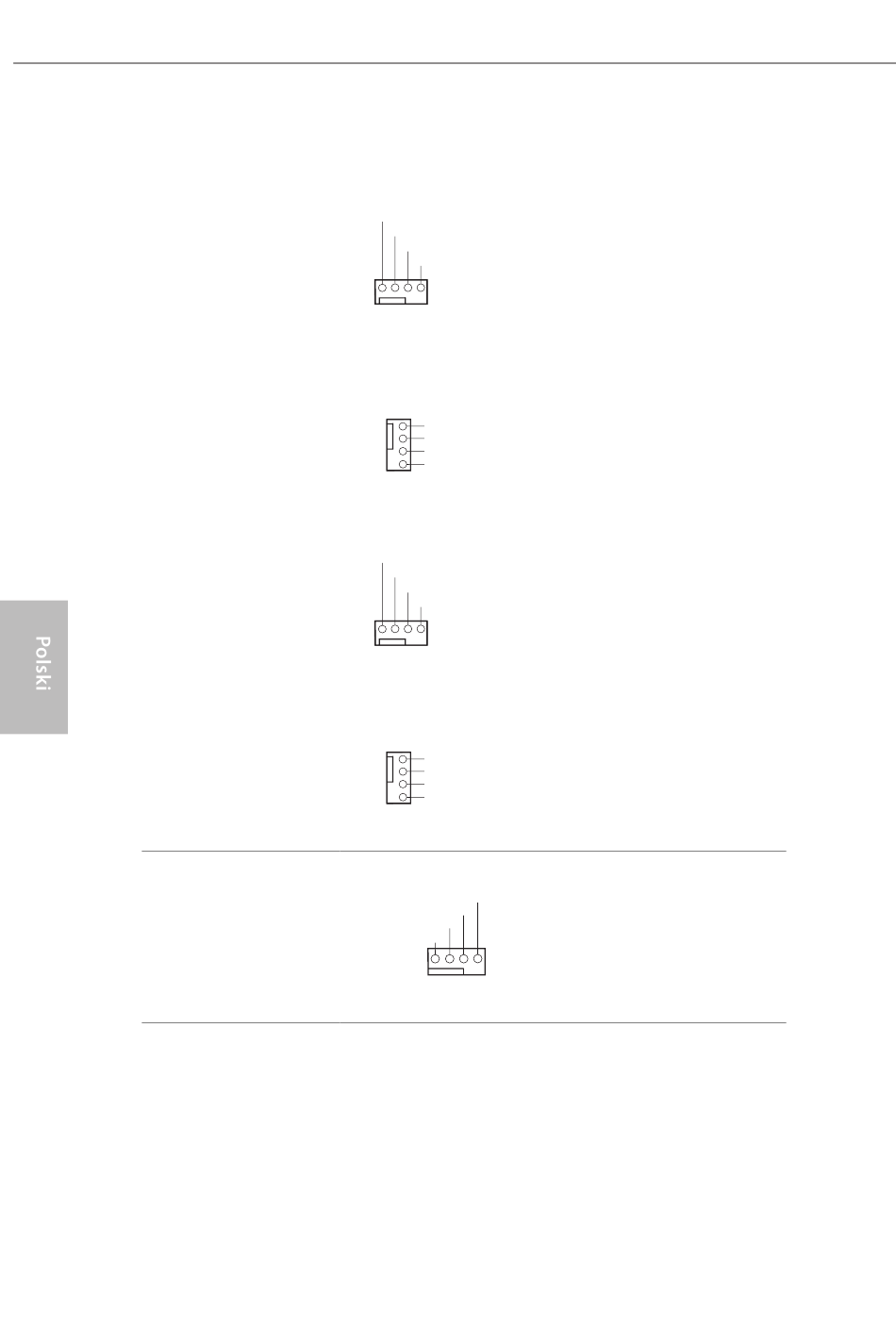

Złącza /wentylatora
pompy wodnej obudowy
(4-pinowe CHA_FAN1/
WP)
(sprawdź s.1, Nr 35)
(4-pinowe CHA_FAN2/
WP)
(sprawdź s.1, Nr 31)
(4-pinowe CHA_FAN3/
WP)
(sprawdź s.1, Nr 19)
(4-pinowe CHA_FAN4/
WP)
(sprawdź s.1, Nr 30)
(4-pinowe CHA_FAN5/
WP)
(sprawdź s.1, Nr 13)
(4-pinowe CHA_FAN6/
WP)
(sprawdź s.1, Nr 18)
Złącze wentylatora CPU
(4-pinowe CPU_FAN1)
(sprawdź s.1, Nr 3)
166 166
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
1
GND
2
FAN_VOLTAGE
3 CHA_FAN_SPEED
4
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
1
GND
2 FAN_VOLTAGE
3 CHA_FAN_SPEED
4
FAN_SPEED_CONTROL
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1 2 3 4
Ta płyta główna udostępnia sześć
4-pinowych złączy obudowy
wentylatora chłodzenia wodnego.
Jeśli planowane jest podłączenie
3-pinowego wentylatora
chłodzenia wodnego obudowy,
należy je podłączyć do pinów 1-3.
Ta płyta główna udostępnia
4-pinowe złącze wentylatora
CPU (Cichy wentylator). Jeśli
planowane jest podłączenie
3-pinowego wentylatora CPU,
należy je podłączyć do pinów 1-3.
