Разъемы для
вентилятора или помпы
водяного охлаждения
корпуса
(4-контактный CHA_
FAN1/WP)
(см. стр. 1,№ 35)
(4-контактный CHA_
FAN2/WP)
(см. стр. 1, № 31)
(4-контактный CHA_
FAN3/WP)
(см. стр. 1,№ 19)
(4-контактный CHA_
FAN4/WP)
(см. стр. 1, № 30)
(4-контактный CHA_
FAN5/WP)
(см. стр. 1,№ 13)
(4-контактный CHA_
FAN6/WP)
(см. стр. 1,№ 18)
Разъем вентилятора
охлаждения процессора
(4-контакта, CPU_FAN1)
(см. стр. 1,№ 3)
132 132

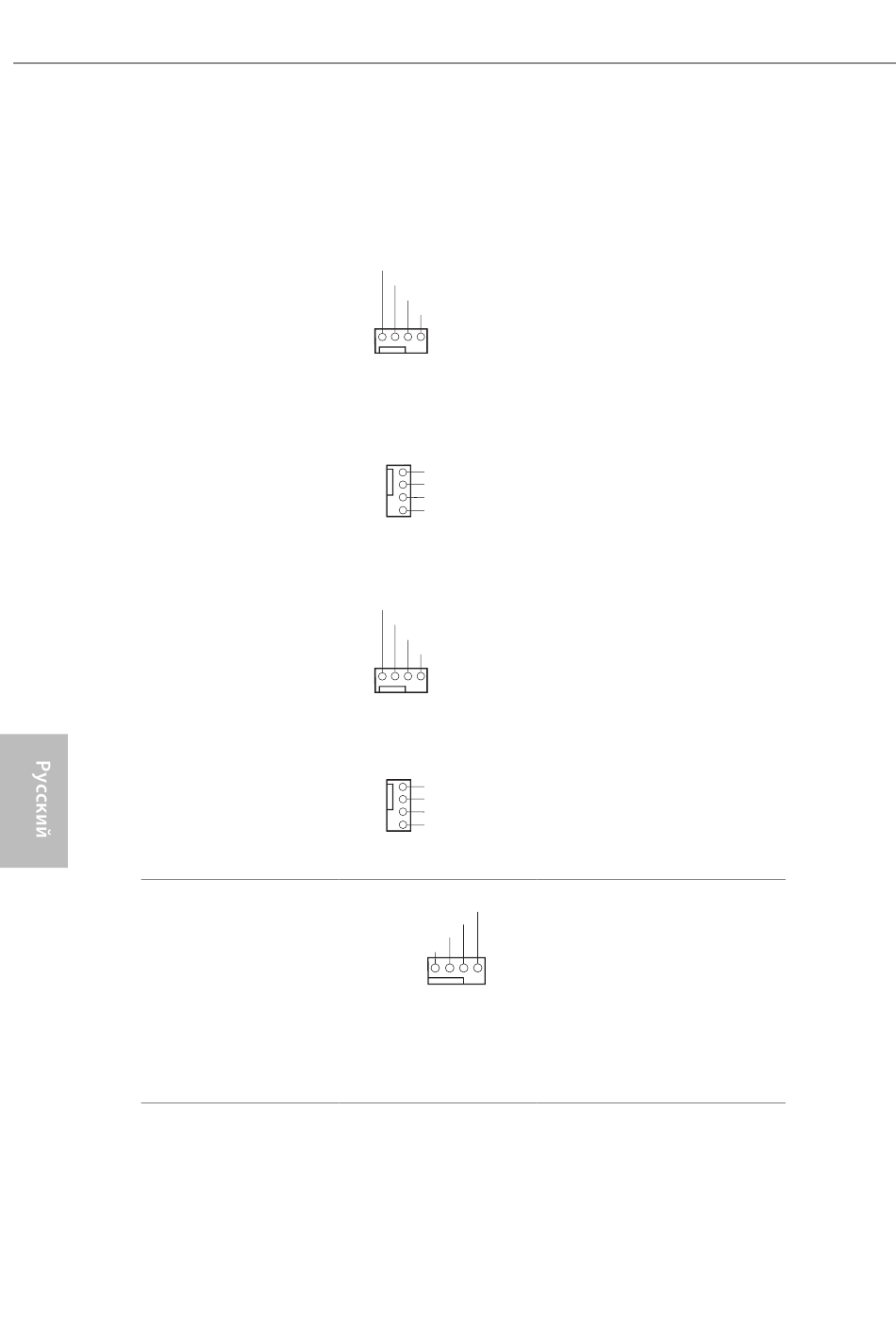

GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
1
GND
2 FAN_VOLTAGE
3
CHA_FAN_SPEED
4
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
1
GND
2
FAN_VOLTAGE
3
CHA_FAN_SPEED
4
FAN_SPEED_CONTROL
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1 2 3 4
Данная материнская
плата оснащена шестью
4-контактными разъемами для
системы водяного охлаждения
корпуса. 3-контактную систему
водяного охлаждения корпуса
следует подключать к контактам
1–3.
Эта материнская плата снабжена
4-контактным разъемом для
малошумящего вентилятора
ЦП. Если вы собираетесь
подключить 3-контактный
вентилятор охлаждения
процессора, подключайте его к
контактам 1-3.
