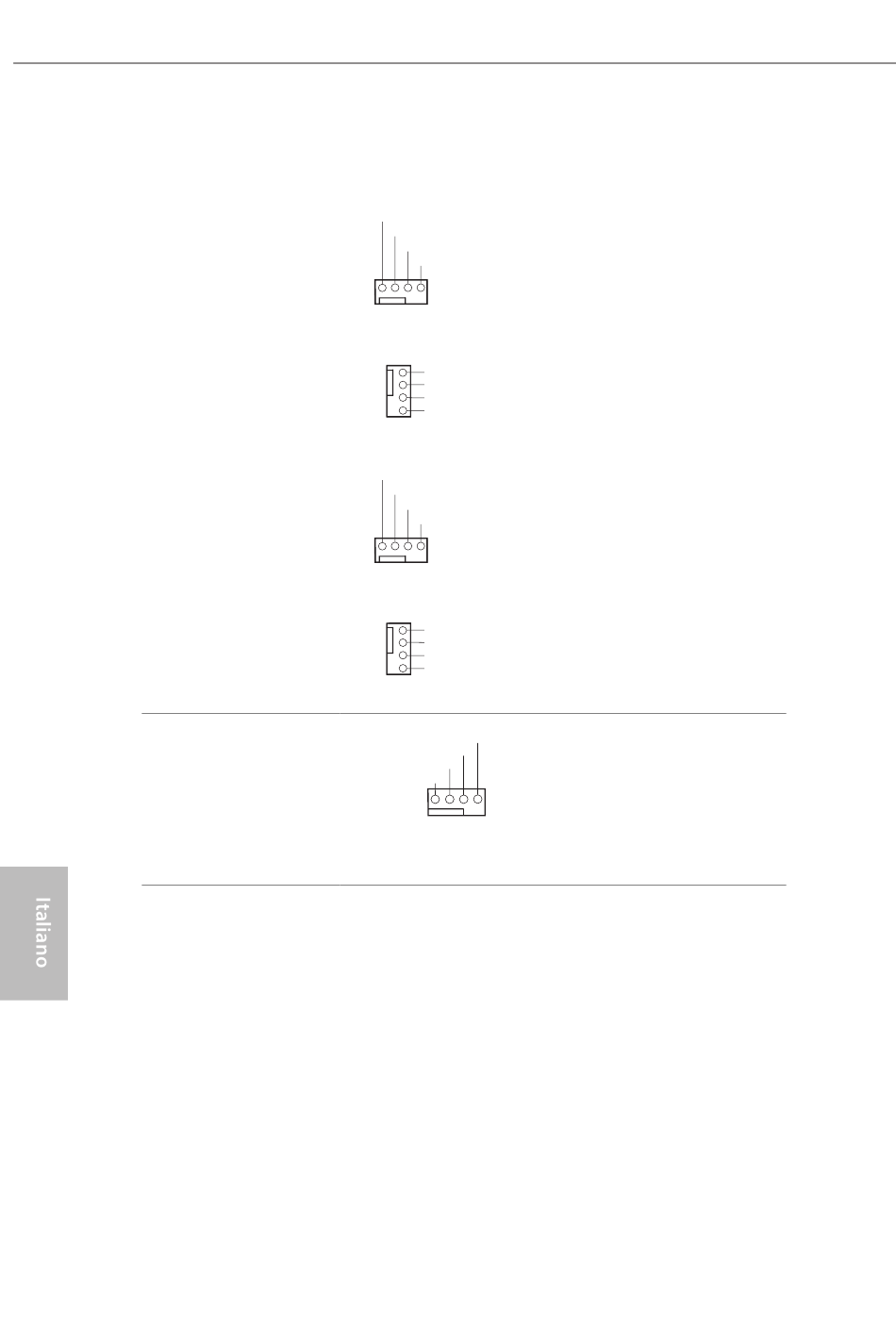

Connettori ventola chassis
/ pompa dell'acqua
(CHA_FAN1/WP a 4 pin)
(vedere pag. 1, n. 35)
(CHA_FAN2/WP a 4 pin)
(vedere pag. 1, n. 31)
(CHA_FAN3/WPa 4 pin)
(vedere pag. 1, n. 19)
(CHA_FAN4/WP a 4 pin)
(vedere pag. 1, n. 30)
(CHA_FAN5/WPa 4 pin)
(vedere pag. 1, n. 13)
(CHA_FAN1/WPa 4 pin)
(vedere pag. 1, n. 18)
Connettore ventola CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 3)
98 98
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
1
GND
2
FAN_VOLTAGE
3 CHA_FAN_SPEED
4
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
1
GND
2
FAN_VOLTAGE
3
CHA_FAN_SPEED
4
FAN_SPEED_CONTROL
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1 2 3 4
Questa scheda madre è dotata di
sei connettori ventola a 4 pin per
il raffreddamento ad acqua del
telaio. Se si decide di collegare una
ventola telaio con raffreddamento
ad acqua a 3 pin, collegarla al pin
1-3.
Questa scheda madre è dotata
di un connettore per la ventola
della CPU (Ventola silenziosa)
a 4 pin. Se si decide di collegare
una ventola della CPU a 3 pin,
collegarla al pin 1-3.
