Version 1.0
Published October 2021
Copyright©2021 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com
migliori offerte di Schede Madri
AsRock Z690 Z690 Pro

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ASROCK Z690

  • Seite 17 Z690 Pro RS...
  • Seite 21 Z690 Pro RS...
  • Seite 47: Einleitung

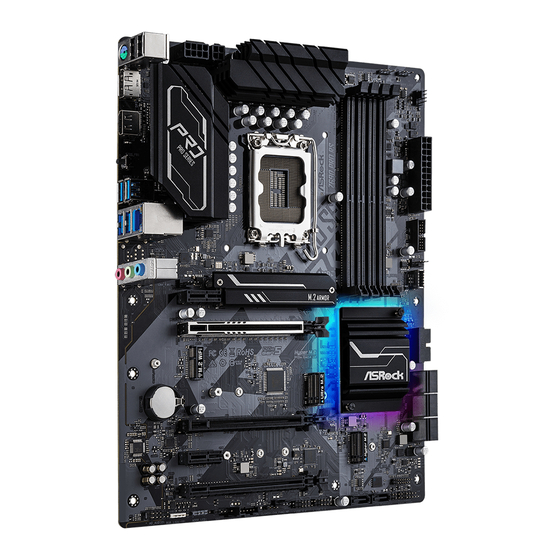

    Z690 Pro RS 1 Einleitung Vielen Dank, dass Sie sich für das ASRock Z690 Pro RS entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.
  • Seite 48: Technische Daten

    Prozessor -Prozessoren der 12. Gen. (LGA1700) • Digi Power design • 13-Leistungsphasendesign • Unterstützt Intel® Hybrid-Technologie • Unterstützt Intel® Turbo Boost Max Technology 3.0 • Intel® Z690 Chipsatz • Dualkanal-DDR4-Speichertechnologie Speicher • 4 x DDR4-DIMM-Steckplätze • Unterstützt ungepufferten DDR4-Non-ECC-Speicher bis 4800+(OC)* * Unterstützt nativ DDR4 3200.
  • Seite 49 Z690 Pro RS • Dualer Grafikkartenausgang: Unterstützt HDMI- und DisplayPort 1.4-Ports durch unabhängige Monitor-Controller • Unterstützt HDMI 2.1 TMDS, kompatibel mit max. Auflösung bis 4K x 2K (4096 x 2160) bei 60 Hz • Unterstützt DisplayPort 1.4 mit DSC (komprimiert), max.
  • Seite 50: Anschluss

    ** Unterstützt Intel® Optane -Technologie ** Unterstützt Intel® Volume Management Device (VMD) ** Unterstützt NVMe-SSD als Bootplatte ** Unterstützt ASRock U.2-Kit • Unterstützt RAID 0, RAID 1, RAID 5 und RAID 10 für SATA- RAID Speichergeräte • Unterstützt RAID 0, RAID 1 und RAID 5 für M.2-NVMe- Speichergeräte...
  • Seite 51: Funktion

    VCCSA, +1,05 V PROC, +1,05 V PCH, +0,82 V PCH, +12 V, +5 V, +3,3 V • Microsoft® Windows® 11 / 10 64 Bit Betriebs- system • FCC, CE Zertifizierun- • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com...
  • Seite 52 Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen.
  • Seite 53: Jumpereinstellung

    Z690 Pro RS 1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. CMOS-löschen-Jumper (CLRMOS1) 2-poliger Jumper (siehe S.
  • Seite 54: Integrierte Stiftleisten Und Anschlüsse

    1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen. Systemblende-Stiftleiste Verbinden Sie Ein-/Austaste, Reset- PLED+ PLED- (9-polig, PANEL1)
  • Seite 55 Z690 Pro RS Serial-ATA-III-Anschlüsse Diese acht SATA-III-Anschlüsse Winkel rechts: unterstützen SATA-Datenkabel für (SATA3_0: interne Speichergeräte mit einer siehe S. 1, Nr. 17) (obere) Datenübertragungsgeschwindigkeit (SATA3_1: bis 6,0 Gb/s. siehe S. 1, Nr. 17) (untere) * Wenn M2_2 durch ein SATA- (SATA3_2: Typ-M.2-Gerät belegt ist, wird...
  • Seite 56: Gen2X2-Moduls Für Zusätzliche

    Type-C-USB-3.2 Es gibt eine Type-C-USB-3.2 Gen2x2-Stiftleiste für die Gen2x2-Stiftleiste für die Frontblende Frontblende an diesem (20-polig, F_USB32_ Motherboard. Diese Stiftleiste TC_1) dient dem Anschluss eines USB- (siehe S. 1, Nr. 13) 3.2 Gen2x2-Moduls für zusätzliche USB Type-C Cable USB-3.2 Gen2x2-Ports. Audiostiftleiste Diese Stiftleiste dient dem PRESENCE#...
  • Seite 57 Z690 Pro RS Gehäuse-/Wasserpumpen- Dieses Motherboard bietet FAN_VOLTAGE Lüfteranschlusse vier 4-polige Wasserkühlung- CHA_FAN_SPEED FAN_SPEED_CONTROL (4-polig, CHA_FAN1/WP) Gehäuselüfteranschlüsse Falls (siehe S. 1, Nr. 32) Sie einen 3-poligen Gehäuse- Wasserkühlerlüfter anschließen 1 2 3 4 möchten, verbinden Sie ihn bitte (4-polig, CHA_FAN2/WP) mit Kontakt 1 bis 3.
  • Seite 58 ATX-Netzanschluss Dieses Motherboard bietet einen (24-polig, ATXPWR1) 24-poligen ATX-Netzanschluss. (siehe S. 1, Nr. 10) Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 ATX-12-V-Netzanschluss Dieses Motherboard bietet (8-polig, ATX12V1) einen 8-poligen ATX-12-V- (siehe S. 1, Nr. 1) Netzanschluss.
  • Seite 59 Z690 Pro RS SPI-TPM-Stiftleiste Dieser Anschluss unterstützt das SPI_DQ3 SPI_PWR (13-polig, SPI_TPM_J1) Dummy SPI Trusted Platform Module- SPI_MOSI (siehe S. 1, Nr. 19) (TPM) System, das Schlüssel, RST# TPM_PIRQ digitale Zertifikate, Kennwörter und Daten sicher aufbewahren SPI_TPM_CS# kann. Ein TPM-System hilft...
  • Seite 60 Adressierbare-LED- Diese Stiftleiste dient der Stiftleisten Verbindung des Adressierbare- (3-polig, ADDR_LED1) LED-Verlängerungskabels, womit (siehe S. 1, Nr. 29) Nutzer zwischen verschiedenen DO_ADDR VOUT (3-polig, ADDR_LED2) LED-Lichteffekten wählen können. Achtung: Installieren Sie das (siehe S. 1, Nr. 8) Adressierbare-LED-Kabel niemals (3-polig, ADDR_LED3) falsch herum;...
  • Seite 61 Aktualisierung des BIOS deaktivieren. Andernfalls kann ein unvorhersehbarer Fehler auftreten. Befolgen Sie zur Verwendung der USB-BIOS-Flashback-Funktion die nachstehenden Schritte. 1. Laden Sie die aktuellste BIOS-Datei von der ASRock-Webseite herunter: http://www.asrock.com. 2. Kopieren Sie die BIOS-Datei auf Ihr USB-Flash-Laufwerk. Stellen Sie sicher, dass das Dateisystem Ihres USB-Flash-Laufwerks FAT32 ist.
