ASROCK Z490 Taichi Handbuch Seite 121

Conector SPI TPM
(SPI_TPM_J1 de 13
contactos)
(consulte la pág. 1, nº 27)
Cabezales de LED RGB
(RGB_LED1 de 4
contactos)
(consulte la pág. 1, nº 29)
(RGB_LED2 de 4
contactos)
(consulte la pág. 1, nº 11)
Cabezales de LED
direccionables
(ADDR_LED1 de 3
contactos)
(consulte la pág. 1, nº 32)
(ADDR_LED2 de 3
contactos)
(consulte la pág. 1, nº 7)

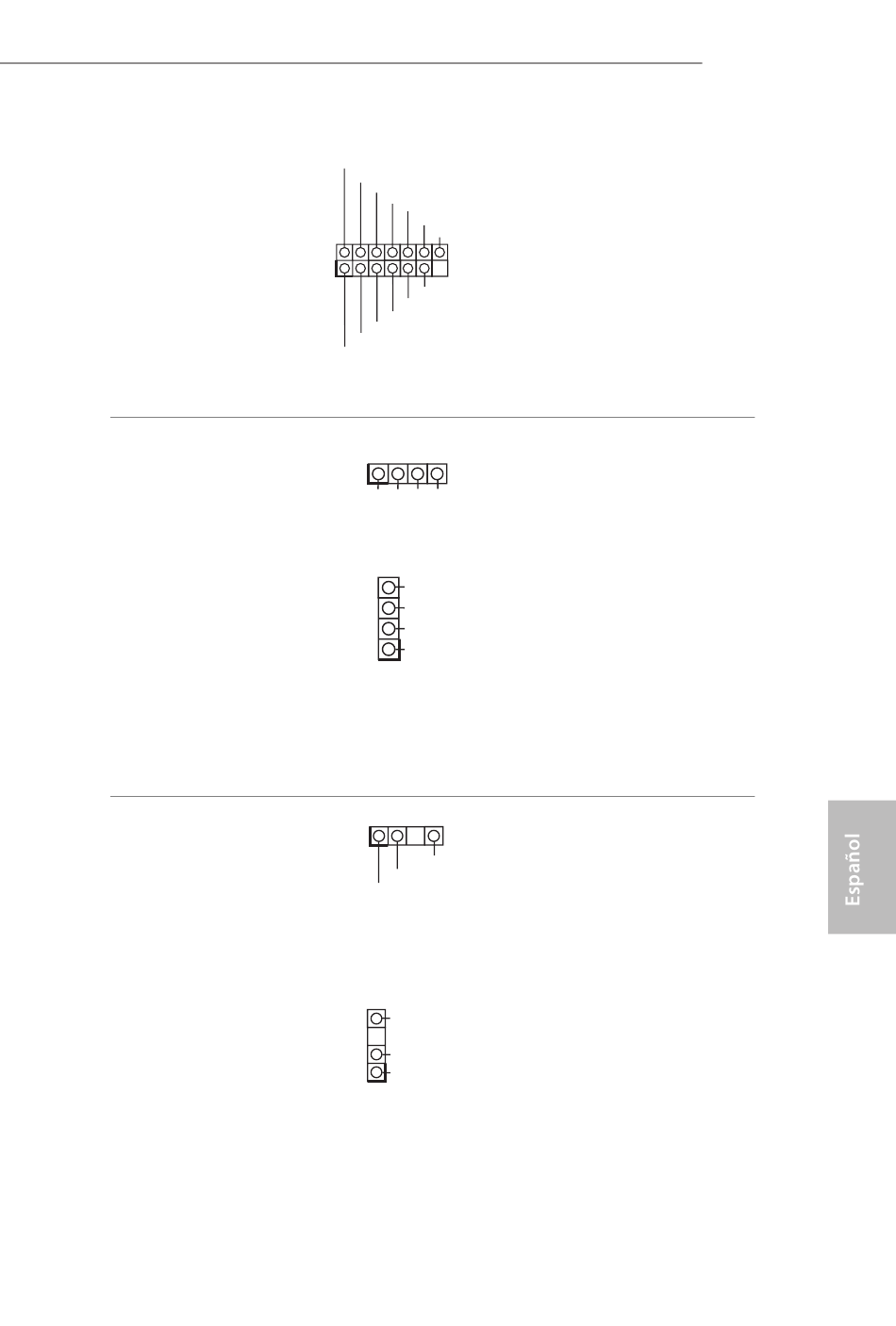

SPI_DQ3
+3.3V
Dummy
CLK
SPI_MOSI
RST#
TPM_PIRQ
1
SPI_TPM_CS#
GND
RSMRST#
SPI_MISO
SPI_CS0
SPI_DQ2
1
12V G R B
B
R
G
12V
1
1
GND
DO_ADDR
VOUT
GND
DO_ADDR
VOUT
1
Este conector es compatible con el
sistema SPI Módulo de Plataforma
Segura (TPM, en inglés), que
puede almacenar de forma segura
claves, certificados digitales,
contraseñas y datos. Un sistema
TPM también ayuda a aumentar
la seguridad en la red, protege las
identidades digitales y garantiza la
integridad de la plataforma.
Estas dos bases de conexiones
RGB se utilizan para conectar
el alargador de LED RGB que
permite a los usuarios elegir entre
varios efectos de iluminación de
LED.
Precaución: Nunca instale
el cable de LED RGB con la
orientación incorrecta ya que,
de lo contrario, el cable puede
dañarse.
*Consulte la página 49 para
obtener más instrucciones sobre
estas dos bases de conexiones.
Estas dos cabezales de LED
direccionables se utilizan para
conectar el cable de la extensión
LED direccionable que permite
a los usuarios elegir entre varios
efectos de iluminación de LED.
Precaución: Nunca instale el
cable de LED direccionable con
la orientación incorrecta ya que,
de lo contrario, el cable puede
dañarse.
*Consulte la página 50 para
obtener más instrucciones sobre
esta base de conexiones.
