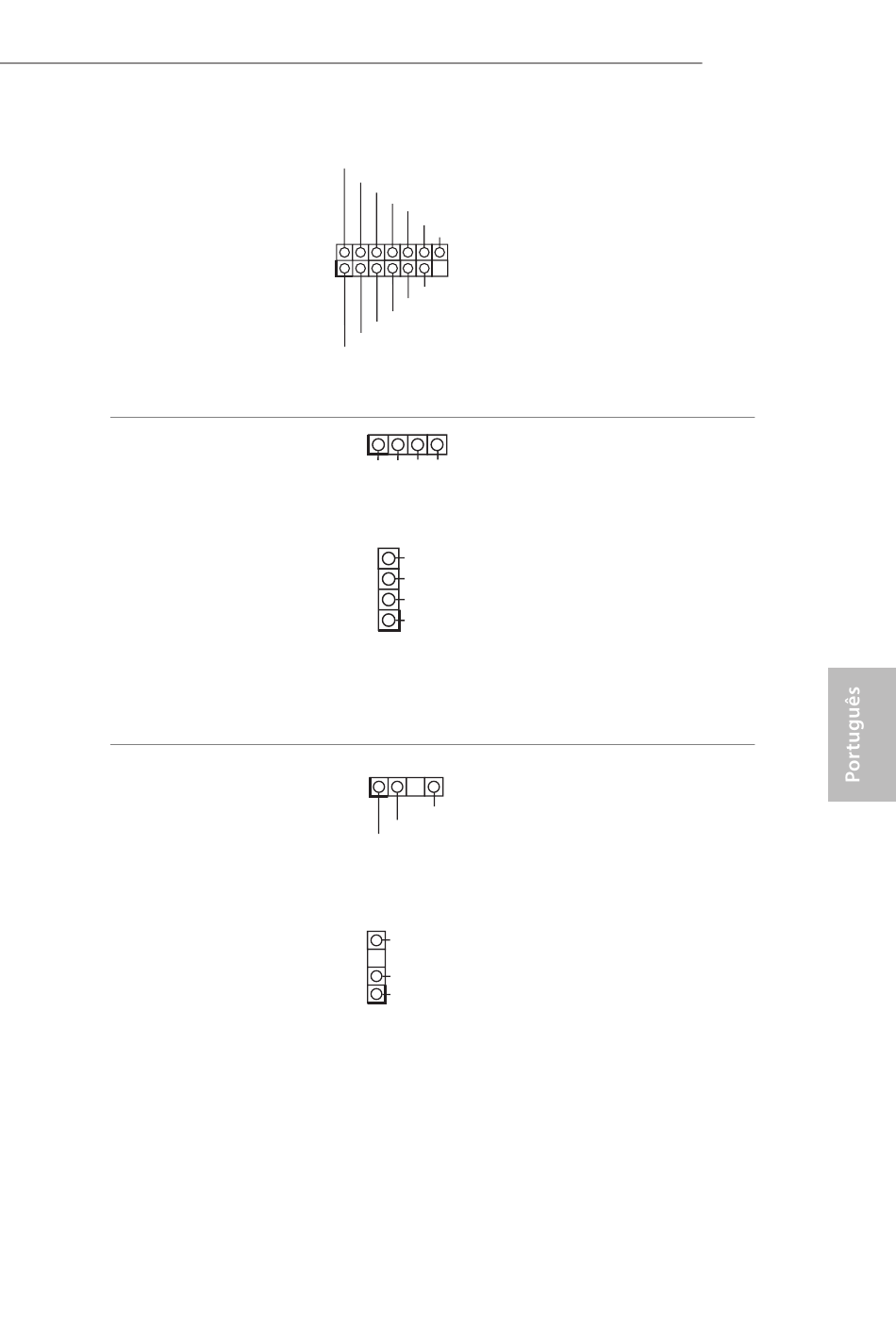

Plataforma SPI TPM
(SPI_TPM_J1 de 13 pinos)
(ver p.1, N.º 27)
Cabeçotes de LED RGB
(RGB_LED1 de 4 pinos)
(ver p.1, N.º 29)
(RGB_LED2 de 4 pinos)
(ver p.1, N.º 11)
Cabeçotes LED
Endereçáveis
(ADDR_LED1 3 pinos)
(ver p.1, N.º 32)
(ADDR_LED2 3 pinos)
(ver p.1, N.º 7)
SPI_DQ3
+3.3V
Dummy
CLK
SPI_MOSI
RST#
TPM_PIRQ
1
SPI_TPM_CS#
GND
RSMRST#
SPI_MISO
SPI_CS0
SPI_DQ2
1
12V G R B
B
R
G
12V
1
1
GND
DO_ADDR
VOUT
GND
DO_ADDR
VOUT
1
Este conector suporta um sistema
com SPI Módulo de Plataforma
Confiável (TPM), que pode
armazenar com segurança chaves,
certificados digitais, senhas e
dados. Um sistema TPM também
ajuda a melhorar a segurança
de rede, a proteger identidades
digitais e a garantir a integridade
da plataforma.
Estes dois cabeçotes RGB são
usados para conectar o cabo de
extensão de LED RGB que permite
aos usuários escolher entre vários
efeitos de iluminação LED.
Atenção: Nunca instale o cabo
RGB LED na orientação errada;
caso contrário, o cabo pode ser
danificado.
*Consulte a página 49 para
mais instruções sobre estes dois
cabeçotes.
Esses dois cabeçotes LED
Endereçáveis são usados para
conectar o cabo de extensão de
LED Endereçável que permite que
os usuários escolham entre vários
efeitos de iluminação de LED.
Atenção: Nunca instale o cabo
de LED Ajustável na orientação
errada, caso contrário o cabo
pode ser danificado.
*Consulte a página 50 para obter
mais informações sobre esta
plataforma.
