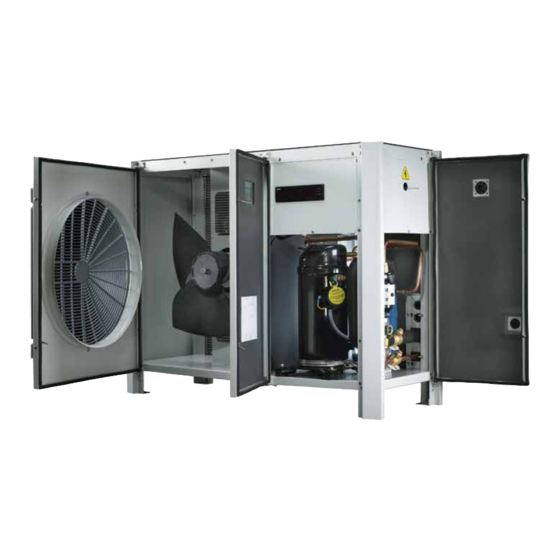

- Seite 1 Manual / Manual / Handbuch / Manuel / Manuel Plus Optyma ™ Controller installation V3.61 Dedicated for Optyma Plus INVERTER & New Generation. ™ Optyma by Danfoss cc.danfoss.com...
- Seite 2 Manual Controller Installation English ..........................8 Dansk / Danish ......................... 14 Deutsch / German ......................20 Français / French ....................... 26 Svenska / Swedish ......................32 BC08728642552802-001301...
-
Seite 3: Controller Installation
Mise en service - Démarrage rapide de l’unité / Changement de réfrigérant). Bilaga De luftkylda aggregaten Optyma Plus™ är förprogamerade beroende på monterad kompressormodell och typ av köldmedium. Styrparametern ”o30” för kylmedel är fabriksinställd enligt ovan bord och måste ändras för andra kylmedel (se kapitel Idriftsättning – Snabbstart av aggregatet/Byte av köldmedium). - Seite 4 Manual Controller Installation Code Model* Optyma ™ Plus Refrigerant (controller parameter o30)* Code-no. Compressor* New Generation (13 = user defined via Modbus / ADAP-KOOL®) (controller parameter Factory R404A R507 R134a R513A R407C R407A R407F R448A R449A R452A R1234yf R454C R455A settings are adjustable* o61)* Presetting...
- Seite 5 Manual Controller Installation Optyma ™ Plus equipped with fixed speed compressor -B2 -R1 -R2 -R3 -S1* T> -A1* 3,0A -B5* P> I > I > I > P> P< 220-240V1N~/50Hz Optyma Plus INVERTER equipped with variable speed compressor ™ -R4 -R5 T>...
- Seite 6 Manual Controller Installation English Legend Fan speed controller/pressure switch (option) Main switch Controller (option) Start capacitor (compressor) Ambient temp. sensor EMI filter (control circuit) Run capacitor (fan) Discharge temp. sensor EMC/RFI Filter (Compressor) Crankcase heater Suction temp. sensor Frequency Converter Fuse (control circuit) R4,R5 Auxiliary temp.
-
Seite 8: Inhaltsverzeichnis
Manual Controller Installation Contents Commissioning ............................. 9 Electrical installations ............................... 9 Main display (after controller start-up) ........................9 Parameter Menu ................................. 9 Quick start of the unit / Refrigerant change ......................9 Pump Down - Function ..............................10 Day/Night - Function ..............................10 Service and Maintenance ........................ -
Seite 9: Commissioning
Manual Controller Installation Commissioning • Arrange electrical connections as mentioned in the table below Electrical installations • Remove temporarily bridge DI1 (terminals 24 - 25 of the controller) to get access to parameters and values of the controller without starting the condensing unit Room Thermostat control Pump Down control without Pump Down function... -
Seite 10: Pump Down - Function
Manual Controller Installation • A “pump-down” limit can be activated with the setting of parameter c33 Pump Down - Function • To avoid unwanted low pressure alarms, the setting ot this parameter should be higher than the low pressure cut-out limit parameter c75, … e.g. below In some areas it may be necessary to reduce noise level during night time. -
Seite 11: Alarm And Error Messages
Manual Controller Installation Low Suction Pressure Alarm • In case of “malfunctions” 3 small LED Alarm and Error Messages A17 Safety Input Alarm (DI3: High condensing symbols will flash on the controller’s screen. / low suction pressure) Acknowledge with a short press on upper A96 Discharge Gas Temperature High A97 Digital Input Alarm (DI2: Frequency button. -
Seite 12: Factory Reset
Manual Controller Installation • Turn OFF the main power switch Factory reset (all factory parameters can be • While holding simultaneously the up and down button, turn ON the main switch restored by the following • Message FAC is displayed, means “FACTORY RESET” restores factory settings procedure) •... -
Seite 13: Control Of Condensing Pressure
Manual Controller Installation Control • The setpoint condensing temperature is calculated from the measured ambient temperature plus an Control of condensing pressure adjustable Temperature Offset (called Reference) and controlled by the fan speed • Factory setting of Reference = 8.0K •... - Seite 14 Manual Regulatorinstallation Indholdsfortegnelse Idriftsættelse ............................. 15 Elektriske installationer ..............................15 Regulatorvisning (efter opstart) ..........................15 Parametermenu ................................15 Hurtigstart af enheden/kølemiddelskift ........................15 Pump down – funktion ..............................16 Dag/nat-funktion ................................16 Service og vedligeholdelse ......................16 Hovedvisning ...................................16 Driftsparametre ................................16 Alarm- og fejlmeddelelser ............................17 Reparation ............................17 Regulatorfejl ..................................17 Fabriksreset ..................................18 Udskiftning af regulator for et aggregat på...
-
Seite 15: Idriftsættelse
Manual Regulatorinstallation Idriftsættelse • Arranger elektriske tilslutninger som nævnt i tabellen nedenfor Elektriske installationer • Afmonter midlertidigt bro DI1 (regulatorens terminal 24-25) for at få adgang til parametre og værdier for regulatoren uden at starte kondenseringsaggregatet Pump down-regulering Rumtermostat uden pump down-funktion med fabriksmonteret lavtrykstransmitter - Tilslut rumtermostat til disse... -
Seite 16: Pump Down - Funktion
Manual Regulatorinstallation • En grænse for ”pump down” kan aktiveres ved indstilling af parameter c33 Pump down – funktion • For at undgå uønskede lavtryksalarmer skal indstillingen for dette parameter være højere end parameter c75 for lavtryksudkobling, f.eks. som herunder I nogle områder kan det være nødvendigt at reducere støjniveauet om natten. -
Seite 17: Alarm- Og Fejlmeddelelser
Manual Regulatorinstallation Alarm for lavt sugetryk • I tilfælde af ”fejlfunktion” blinker 3 små LED- Alarm- og fejlmeddelelser Sikkerhedsindgangsalarm (DI3: Højt symboler på regulatorens display. Godkend med kondenseringstryk/lavt sugetryk) et kort tryk på øverste knap. Se nogle eksempler A96 Trykrørstemperatur høj A97 Digital indgangsalarm her. -
Seite 18: Fabriksreset
Manual Regulatorinstallation • Slå hovedafbryderen FRA Fabriksreset (alle fabriksparametre kan • Hold op- og nedknappen nede samtidig og slå hovedafbryderen TIL gendannes ved følgende • Beskeden FAC vises, hvilket betyder ”fabriksreset”, gendanner fabriksindstillinger procedure) • Efter kort tid vises beskeden ”typ” på displayet •... -
Seite 19: Sikkerhedsparameter "Lavtryk
Manual Regulatorinstallation Sikkerhedsparameter Sugetryk "lavtryk" for R448A / R449A / R452A "Elektronisk" sikkerhed – LP "Mekanisk" sikkerhed – LP Sikkerhedsparameter "højtryk" for R448A / R449A / Afgangstryk R452A "Mekanisk" sikkerhed – HP "Elektronisk" sikkerhed – LP BC08728642552802-001301... - Seite 20 Handbuch Reglerinstallation Inhalt Inbetriebnahme ..........................21 Elektrische Installation ..............................21 Displayanzeige (nach Reglerstart) ..........................21 Parametermenü ................................21 Schnellstart der Einheit/Kältemittelwechsel ......................21 Pump-down-Funktion ..............................22 Tag-/Nachtfunktion ............................... 22 Instandhaltung und Wartung ......................22 Displayanzeige ................................22 Betriebsparameter ................................. 22 Alarm- und Fehlermeldungen ..........................23 Reparatur ............................23 Reglerdefekt ..................................
-
Seite 21: Inbetriebnahme
Handbuch Reglerinstallation Inbetriebnahme • Stellen Sie die elektrischen Verbindungen wie in der Tabelle unten beschrieben her. Elektrische Installation • Entfernen Sie vorrübergehend die Verbindungsbrücke DI1 (Klemmen 24 – 25 am Regler), um ohne Start des Verflüssigungssatzes auf die Parameter und Werte zugreifen zu können. Raumthermostatregelung ohne Pump-down-Regelung Pump-down-Funktion... -
Seite 22: Tag-/Nachtfunktion
Handbuch Reglerinstallation • Mithilfe des Parameters c33 kann ein Pump-down-Grenzwert aktiviert werden. Pump-down-Funktion • Um ungewollte Niederdruckalarme zu vermeiden, sollte dieser Parameter höher gewählt sein als der Parameter c75 für die Niederdruckabschaltgrenze, siehe unten. In einigen Anwendungsbereichen kann ein reduzierter Geräuschpegel bei Nacht erforderlich sein. Tag-/Nachtfunktion Dies wird durch die Tag-/Nachtfunktion des Optyma ™... -
Seite 23: Alarm- Und Fehlermeldungen
Handbuch Reglerinstallation Alarm niedriger Saugdruck • Bei einer Fehlfunktion blinken die drei kleinen Alarm- und Fehlermeldungen Alarm Sicherheitseingang (DI3: LED-Symbole in der Regleranzeige. Bestätigen hoher Verflüssigungsdruck/niedriger Sie die Meldung durch Drücken der oberen Taste. Saugdruck) A96 Druckgastemperatur hoch Hier einige Beispiele für Warn-/ Alarm für den digitalen Eingang Fehlermeldungen: (DI2: Alarm Frequenzumrichter) -
Seite 24: Zurücksetzen Auf Werkseinstellungen
Handbuch Reglerinstallation Zurücksetzen auf • Schalten Sie die Einheit über den Gerätehauptschalter aus. Werkseinstellungen • Während Sie gleichzeitig die obere und untere Taste gedrückt halten, schalten Sie das Gerät am (Alle Werkseinstellungen lassen Hauptschalter wieder ein. sich wie folgt wiederherstellen.) •... -
Seite 25: Sicherheitsparameter „Niederdruck
Handbuch Reglerinstallation Sicherheitsparameter „Nieder- Saugdruck druck“ für R448A / R449A / R452A Sicherheit Elektronik – Niederdr. Sicherheit Mechanik – Niederdr. Sicherheitsparameter „Hoch- druck“ für R448A / R449A / Verdichtungsenddruck R452A Sicherheit Mechanik – Hochdr. Sicherheit Elektronik – Hochdr. BC08728642552802-001301... - Seite 26 Manuel Mise en service du contrôleur Sommaire Mise en service ..........................27 Installations électriques ............................... 27 Écran principal (après le démarrage du contrôleur) ..................27 Menu des paramètres ..............................27 Démarrage rapide de l’unité/Changement de réfrigérant ................27 Fonction «pump-down»............................... 28 Fonction Jour/Nuit ................................
-
Seite 27: Mise En Service
Manuel Mise en service du contrôleur Mise en service • Effectuez les raccordements électriques comme indiqué dans le tableau ci-dessous. Installations électriques • Retirez temporairement le raccord DI1 (bornes 24 et 25 du contrôleur), afin d'accéder aux paramètres et aux valeurs du contrôleur sans avoir à démarrer le groupe de condensation. Régulation par thermostat d'ambiance sans Régulation pump down fonction pump down... -
Seite 28: Fonction «Pump-Down
Manuel Mise en service du contrôleur • Une valeur limite du « pump-down » peut être activée à l’aide du paramètre c33. Fonction «pump-down» • La valeur de ce paramètre devra être supérieure à celle du paramètre c75 (valeur limite de la coupure sécurité... -
Seite 29: Alarmes Et Messages D'erreur
Manuel Mise en service du contrôleur Alarme BP – Pression d’aspiration trop basse • En cas de « dysfonctionnement » de Alarmes et messages d’erreur Alarme BP ou HP (Mécanique) l’installation, 3 petites LED, au niveau de l’écran Alarme température de refoulement trop élevée A97 Alarme entrée digitale (DI2 : alarme du contrôleur, se mettent à... -
Seite 30: Réinitialisation Du Paramétrage Usine
Manuel Mise en service du contrôleur Réinitialisation du paramétrage • Coupez l’alimentation générale au niveau du sectionneur. usine • Appuyez simultanément sur les boutons supérieur et inférieur du contrôleur, et réenclenchez le (vous pouvez restaurer tous les sectionneur tout en maintenant la pression sur les boutons supérieur et inférieur. réglages d’usine en effectuant la •... -
Seite 31: Paramétrage De Sécurité Côté « Basse Pression
Manuel Mise en service du contrôleur Paramétrage de sécurité côté Pression d'aspiration « basse pression » pour le R448A / R449A / R452A Sécurité Electronique BP Sécurité Mécanique BP Paramétrage de sécurité côté « haute pression » pour le Pression de condensation R448A / R449A / R452A Sécurité... - Seite 32 Manuel Regulatorinstallation Innehåll Idriftsättning ............................33 Elektriska installationer ................................33 Huvuddisplay (efter regulatorstart) ..........................33 Parametermeny ..................................33 Snabbstart av aggregatet/Byte av köldmedium ......................33 Pump down funktion ................................34 Dag/natt-funktion..................................34 Service och underhåll ........................34 Huvuddisplay ..................................34 Driftparametrar ..................................34 Larm- och felmeddelanden ...............................35 Reparation ............................35 Regulatorfel....................................35 Återställa fabriksinställningarna ............................36 Byte av regulator på...
-
Seite 33: Idriftsättning
ändrats. • Displayen återgår till huvudskärmen om ingen knapp trycks in under 20 sekunder. • Optyma Plus™ New Generation är förinställt beroende på kompressormodell och typ av Snabbstart av aggregatet/Byte köldmedium. När det gäller en kompressor med flera kylmedel är kondensorens styrenhet av köldmedium... -
Seite 34: Pump Down Funktion
I vissa områden kan det vara nödvändigt att minska ljudnivån nattetid. Det är möjligt med dag/ Dag/natt-funktion natt-funktionen i regulatorn Optyma Plus™ som begränsar fläkthastigheten för samtliga aggregat och kompressor varvtal för INVERTER. Följ nedanstående steg för att aktivera. Följ nedanstående steg för att aktivera . -
Seite 35: Larm- Och Felmeddelanden
Manuel Regulatorinstallation Larm för lågt sugtryck • Vid ”fel” blinkar 3 små lysdiodsymboler på Larm- och felmeddelanden Larm för säkerhetsingång (DI3: högt regulatorskärmen. Kvittera med ett kort tryck på kondenseringstryck/lågt sugtryck) den övre knappen. Här följer några exempel... A96 Hetgastemperatur är hög A97 Larm digital ingång (DI2: Frekvensomformare larm) E20 Fel på... -
Seite 36: Återställa Fabriksinställningarna
Manuel Regulatorinstallation • Stäng AV huvudströmbrytaren Återställa fabriksinställnin- • Håll samtidigt ned upp- och nedknappen och slå PÅ huvudströmbrytaren garna • Meddelandet “FAC” visas, vilket betyder “FACTORY RESET”, och fabriksinställningarna återställs (alla fabriksinställda parametrar • Efter en kort stund visas meddelandet ”typ” på skärmen kan återställas med följande •... -
Seite 37: Säkerhetsparameter "Lågt Tryck
Manuel Regulatorinstallation Säkerhetsparameter “Lågt Sugtryck tryck” för R448A / R449A / R452A "Elektronisk" säkerhet – LP "Mekanisk" säkerhet – LP Säkerhetsparameter “Högt tryck” för R448A / R449A / Hetgasstryck R452A "Mekanisk" säkerhet – HP "Elektronisk" säkerhet – LP BC08728642552802-001301... - Seite 40 Our products can be found in a variety of applications such as rooftops, chillers, residential air conditioners, heatpumps, coldrooms, supermarkets, milk tank cooling and industrial cooling processes. cc.danfoss.com Danfoss Commercial Compressors, BP 331, 01603 Trévoux Cedex, France | +334 74 00 28 29 © Danfoss | DCS (CC) | 2021.03 BC08728642552802-001301...
