ANSCHLUSS DES LEISTUNGSTEILS
ACHTUNG

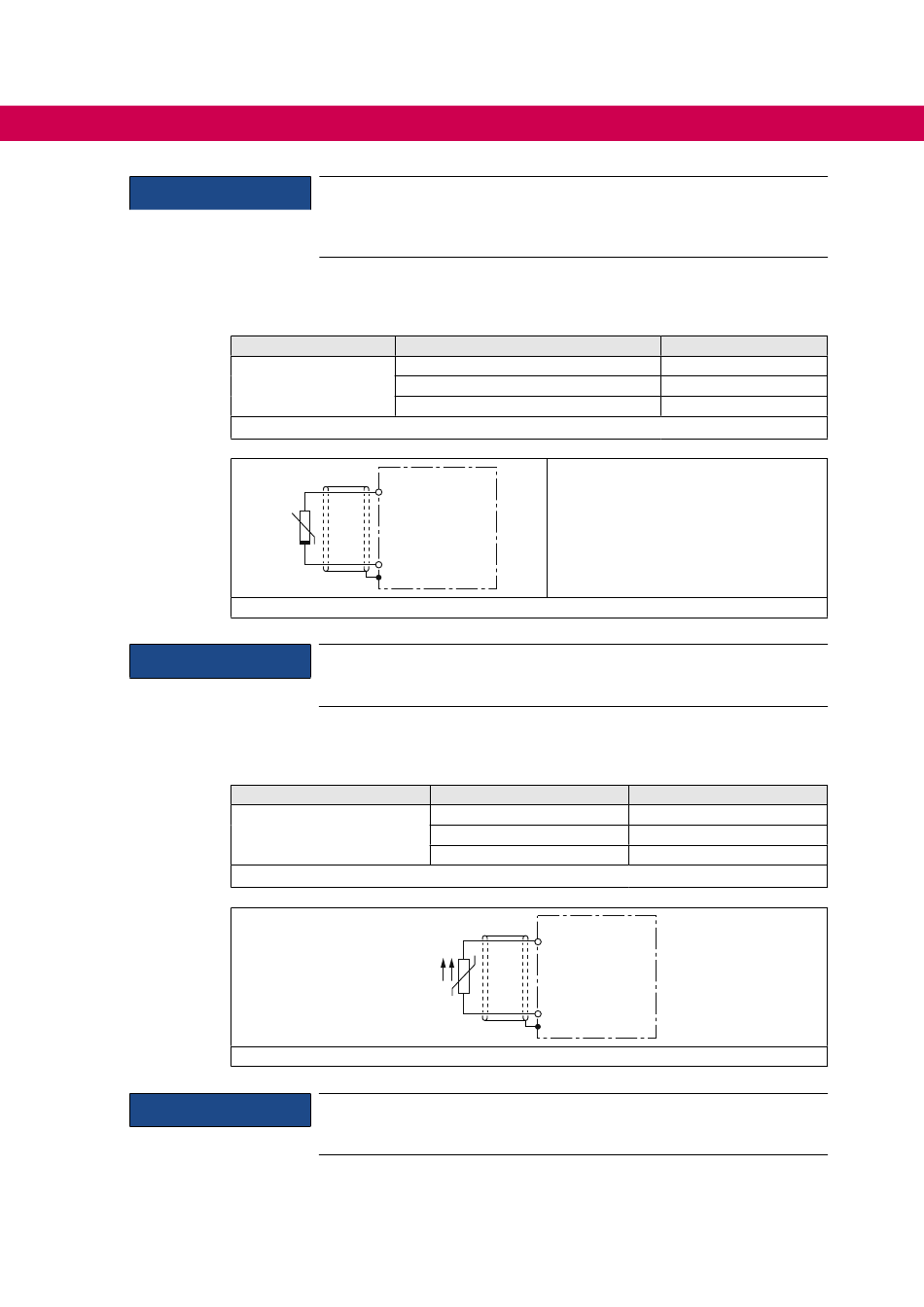

4.2.3.1 Anschluss eines KTY-Sensors

Tabelle 23: Spezifikation des Temperatureingangs

Abbildung 30: Anschluss eines KTY-Sensors

ACHTUNG

4.2.3.2 Anschluss eines PT1000-Sensors

Tabelle 24: Spezifikation des Temperatureingangs

Abbildung 31: Anschluss eines PT1000-Sensors

ACHTUNG
66
Störungen über Temperatursensoranschluss
► Kabel zur Temperaturüberwachung innerhalb des Motorkabels nur
mit doppelter Abschirmung zulässig !
Sensor
KTY84/130
TA1
+
KTY84
TA2
KTY-Sensoren dürfen nicht mit anderen Erfassungen kombiniert wer-
den. Andernfalls wären Falschmessungen die Folge.
Sensor
PT1000
PT1000
PT1000-Sensoren dürfen nicht mit anderen Erfassungen kombiniert
werden. Andernfalls wären Falschmessungen die Folge.
Widerstand in kΩ
0,498
1
1,722
KTY-Sensoren sind gepolte Halbleiter
und müssen in Durchlassrichtung be-
trieben werden! Dazu die Anode an TA1
anschließen! Nichtbeachtung führt zu
Fehlmessungen im oberen Temperatur-
bereich. Ein Schutz der Motorwicklung
ist dann nicht mehr gewährleistet.
Widerstand in Ω
1000
1270,75
1385,06
TA1
TA2
Temperatur in °C
0
100
200
Temperatur in °C
0
70
100
