ANSCHLUSS DES LEISTUNGSTEILS
4.2.2.2 Motorstecker für Wechselrichtermodul A und B
Die nachfolgend aufgeführte Steckverbindung ist nicht im Lieferumfang enthalten. Sie
wird durch den Fahrzeughersteller konfektioniert oder direkt beim angegebenem Steck-
verbinderhersteller bestellt.
Herstellerdaten Zubehör
Steckverbinderhersteller
Internetseite
Bezeichnung
Polzahl
Schutzklasse (verriegelt)
Steckzyklen
Art.-Nr. Kabelsteckverbinder
Kabeldurchmesserbereich Kabelsteckverbinder
Art.-Nr. Stiftkontakt Motoranschluss
Crimpbereich Motoranschluss
Art.-Nr. Stiftkontakt Temperaturüberwachung
Crimpbereich Temperaturüberwachung

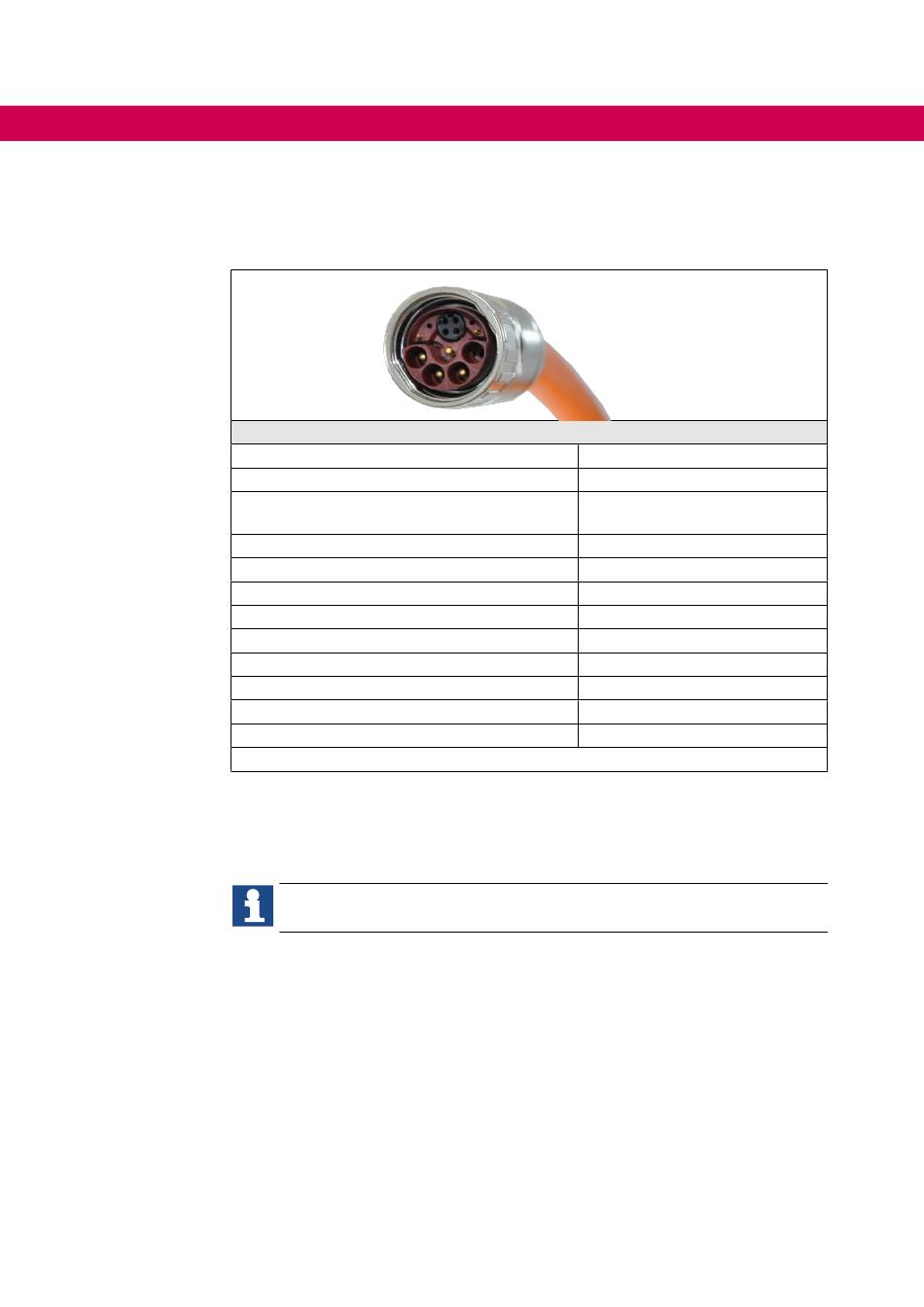

Abbildung 27: Kupplung Motorstecker für Wechselrichtermodul A und B
1) Im demontieren Zustand ist die Schnittstelle nicht wasserdicht.
2) Wasser kann über Kapillarwirkung des Kabels ins Gerät transportiert werden.
62
1) 2)
Die Gegenseite (Motorklemmenkasten, Motorwicklungen) sollte gemäß dort
notwendigem IP-Schutzgrad ausgeführt sein.
Die angegebenen Artikelnummern sind als Beispiel zu verstehen. Die für den Ein-
satzzweck geeigneten Crimpkontakte sind vom Fahrzeughersteller freizugeben.
Phoenix Contact
www.phoenixcontact.com
Kabelsteckverbinder Hybrid
M23x1,5
2+3+PE
IP67, IP6k9k
≤ 100
1627077
7,5 mm - 18 mm
1621581 (wird 4x benötigt)
2,5 mm
- 4 mm
2
2
1618261 (wird 2x benötigt)
0,5 mm
- 1 mm
2
2
