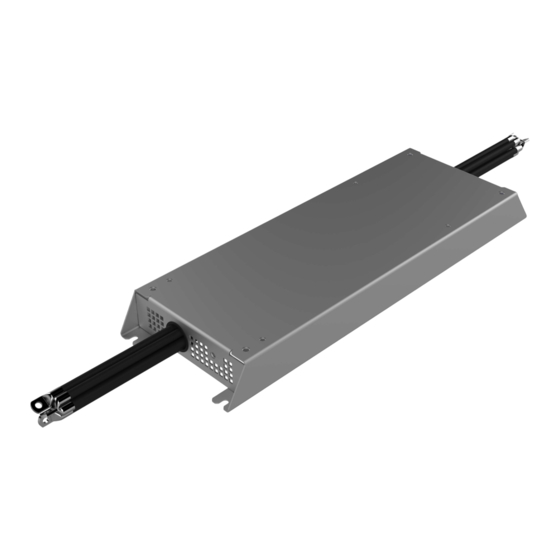

KEB COMBILINE E6 Gebrauchsanleitung
Installation hf-filter unterbau für f6 gehäuse 7/8
Vorschau ausblenden
Andere Handbücher für COMBILINE E6:
- Gebrauchsanleitung (76 Seiten) ,
- Gebrauchsanleitung (152 Seiten) ,
- Gebrauchsanleitung (38 Seiten)
Verwandte Anleitungen für KEB COMBILINE E6
Inhaltszusammenfassung für KEB COMBILINE E6

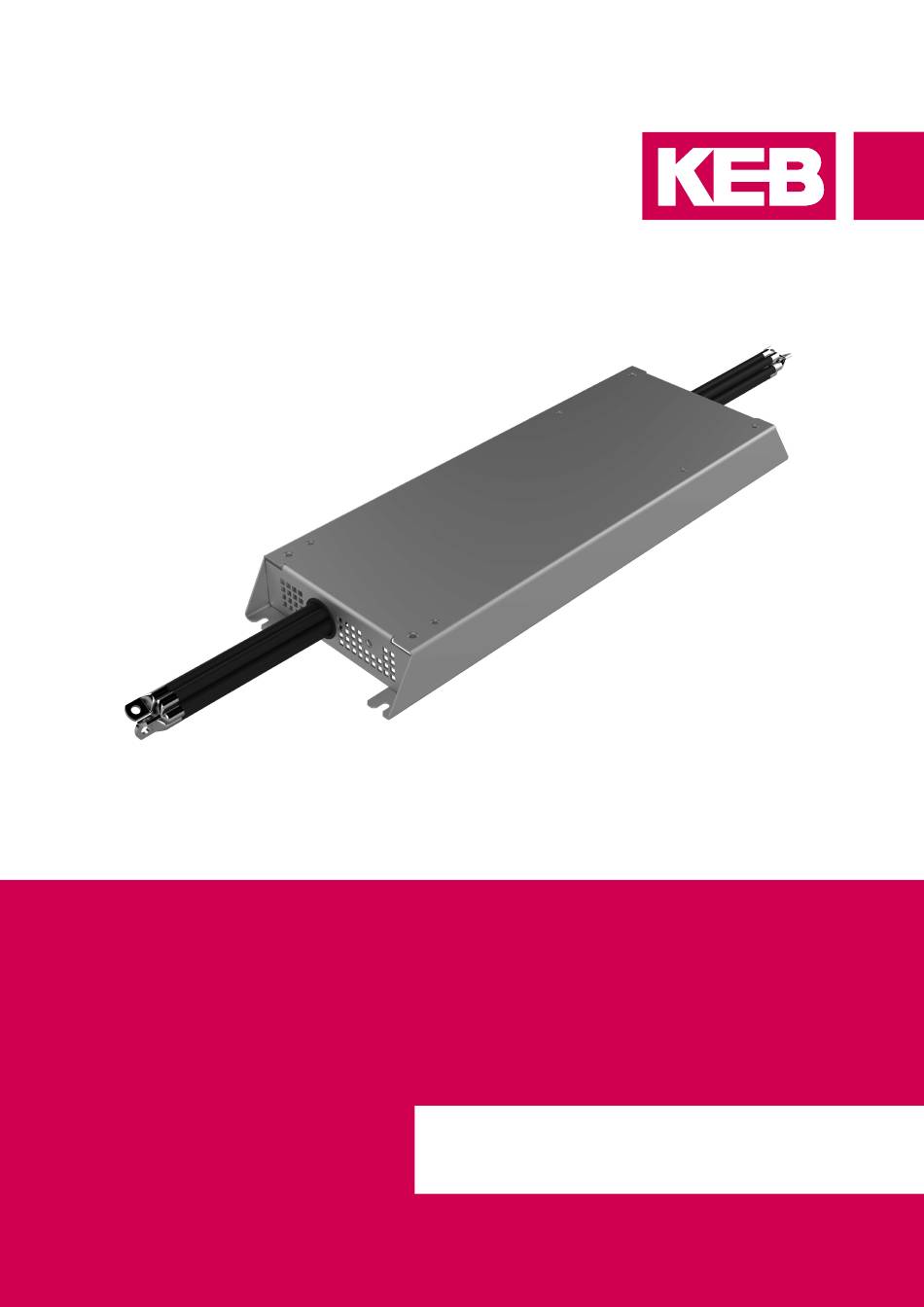

- Seite 1 Gebrauchsanleitung COMBILINE E6 Installation HF-Filter Unterbau für F6 Gehäuse 7/8 Originalanleitung Dokument 20319761 DE 00...
- Seite 2 Impressum KEB Automation KG Südstraße 38, D-32683 Barntrup Deutschland Tel: +49 5263 401-0 • Fax: +49 5263 401-116 E-Mail: info@keb.de • URL: https://www.keb.de ma_dr_e6-hf-filter-geh8-20319761_de Version 00 • Ausgabe 25.11.2022...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Einleitung ............................... Auszeichnungen............................ 1.1.1 Warnhinweise ......................... 1.1.2 Informationshinweise ......................1.1.3 Symbole und Auszeichnungen ....................Gesetze und Richtlinien ........................Gewährleistung und Haftung......................... Unterstützung............................Urheberrecht ............................Gültigkeit der vorliegenden Anleitung ....................Zielgruppe ............................. Allgemeine Sicherheitshinweise........................Einbau und Aufstellung ......................... Elektrische Installation .......................... Inbetriebnahme und Betrieb........................ - Seite 4 Inhaltsverzeichnis KEB Automation KG Hinweise zum Anschluss ........................Netzanschluss............................Anschlussbeschreibung ........................6.3.1 Ringkabelschuhe ........................6.3.2 Erdungsschraube........................Wartung, Service und Entsorgung ......................Wartung..............................Service ..............................Entsorgung............................Zertifizierung..............................EU Konformitätserklärung E4, E5, E6....................UK Declaration of Conformity E4, E5, E6 ..................... UL-Zertifizierung............................
- Seite 5 Abbildungsverzeichnis Abbildungsverzeichnis Abb. 1 Prinzipschaltbild HF-Netzfilter für IT, TN und TT-Netze................. Abb. 2 Einfügungsdämpfung 28E6T60-1150 ....................Abb. 3 Einfügungsdämpfung 30E6T60-1150 ....................Abb. 4 Zulässige Einbaulage..........................Abb. 5 Einbauabstände ............................. Abb. 6 Einbauabstand zwischen HF-Filter und Netzdrossel ................Abb. 7 Abmessungen 28...30E6T60-1150 ......................Abb.
- Seite 6 Tabellenverzeichnis KEB Automation KG Tabellenverzeichnis Tab. 1 Technische Daten ..........................Tab. 2 NHF-Kombinationen..........................Tab. 3 Absicherung nach IEC ........................... Tab. 4 Absicherung nach UL Class J ........................ Tab. 5 Absicherung nach UL Typ gR / aR......................Tab. 6 Entstörgrad 28E6T60-1150........................
-
Seite 7: Einleitung
Einleitung | 1 1 Einleitung Die beschriebenen Geräte, Anbauteile, Hard- und/oder Software sind Produkte der KEB Automation KG. Die beigefügten Unterlagen entsprechen dem bei Druckle- gung gültigen Stand. Druckfehler, Irrtümer und technische Änderungen vorbehal- ten. 1.1 Auszeichnungen 1.1.1 Warnhinweise Bestimmte Tätigkeiten können während der Installation, des Betriebs oder danach Gefahren verursachen. -
Seite 8: Symbole Und Auszeichnungen
Sollten Sie weitere Informationen benötigen oder sollten Probleme auftreten, die in der Dokumentation nicht ausführlich genug behandelt werden, können Sie die erforderliche Auskunft über die örtliche Vertretung der KEB Auto- mation KG erhalten. Die Verwendung unserer Geräte in den Zielprodukten erfolgt außerhalb unse- rer Kontrollmöglichkeiten und liegt daher ausschließlich im Verantwortungs-... -
Seite 9: Urheberrecht
Gebrauchsanleitung sowie weitere gerätebegleitenden Unter- lagen oder Teile daraus für betriebseigene Zwecke verwenden. Die Urheberrechte liegen bei der KEB Automation KG und bleiben auch in vollem Umfang bestehen. Andere Wort- und/oder Bildmarken sind Marken (™) oder eingetragene Marken (®) der jeweiligen Inhaber. -
Seite 10: Allgemeine Sicherheitshinweise
2 | Allgemeine Sicherheitshinweise KEB Automation KG 2 Allgemeine Sicherheitshinweise Die Produkte sind nach dem Stand der Technik und anerkannten sicherheitstechni- schen Regeln entwickelt und gebaut. Dennoch können bei der Verwendung funkti- onsbedingt Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden an der Maschine und anderen Sachwerten entstehen. -
Seite 11: Inbetriebnahme Und Betrieb
Allgemeine Sicherheitshinweise | 2 2.3 Inbetriebnahme und Betrieb Hohe Temperaturen am Gerät! VORSICHT Verbrennung der Haut a) Heiße Oberflächen berührungssicher abdecken. b) Falls erforderlich, Warnschilder an der Anlage anbringen. c) Vor jeglichen Arbeiten Gerät abkühlen lassen. d) Vor Berührung jeglicher Teile die Temperatur prüfen. ma_dr_e6-hf-filter-geh8-20319761_de... -
Seite 12: Produktbeschreibung
• Erhöhung der Störfestigkeit der Antriebsstromrichter. • Kompakter Aufbau des Antriebssystems durch Unterbaufilter. 3.1 Bestimmungsgemäßer Gebrauch Die Filter der Serie COMBILINE E6 sind ausschließlich für den Einsatz in Verbindung mit Antriebsstromrichtern geeignet. Sie sind zum Einbau in elektrische Anlagen oder Maschi- nen bestimmt. -
Seite 13: Funktionsbeschreibung
Produktbeschreibung | 3 9. Stelle Grenzwertklasse 10. Stelle Netzform TN, TT IT, TN, TT 11. Stelle Version Fortlaufende Nummerierung 3.4 Funktionsbeschreibung 3.4.1 IT-Netzfilter 3.4.1.1 Prinzipschaltbild HF-Netzfilter für IT-, TN- und TT-Netze ② ① ③ ③ ④ Abb. 1: Prinzipschaltbild HF-Netzfilter für IT, TN und TT-Netze ①... -
Seite 14: Technische Daten
4 | Technische Daten KEB Automation KG 4 Technische Daten 4.1 Betriebsbedingungen 4.1.1 Klimatische Umweltbedingungen Lagerung Norm Klasse Bemerkungen Umgebungstemperatur EN 60721-3-1 -25…55 °C Relative Luftfeuchte EN 60721-3-1 5…95 % (ohne Kondensation) Lagerungshöhe Max. 3000 m über Transport Norm Klasse Bemerkungen Umgebungstemperatur EN 60721-3-2 -25…70 °C... -
Seite 15: Elektrische Betriebsbedingungen
Technische Daten | 4 Kontamination Gase EN 60721-3-3 Kontamination Feststoffe EN 60721-3-3 4.1.4 Elektrische Betriebsbedingungen 4.1.4.1 Geräteeinstufung Anforderung Norm Klasse Bemerkungen Überspannungskategorie EN 61800-5-1 Überspannungskategorie EN 60664-1 Verschmutzungsgrad EN 60664-1 Nichtleitfähige Verschmutzung, gelegentliche Be- tauung, wenn das außer Betrieb ist. 4.2 Elektrische Daten 28E6T60-1150 30E6T60-1150 Eingangsbemessungsspannung... -
Seite 16: Absicherung Nach Ul Class J
4 | Technische Daten KEB Automation KG SCCR 30kA SCCR 100kA 30E6T60-1150 630 A Tab. 3: Absicherung nach IEC 4.2.3 Absicherung nach UL Class J Die folgende Tabelle zeigt die maximale Sicherungsgröße des Typ Class J bei einer 1:1 Auslegung und einer Eingangsspannung von 480 V. Bei anderer Auslegung sind die Werte auf den Strom und dem SCCR-Rating des nachge- schalteten Antriebsstromrichter auszulegen. -
Seite 17: Einfügungsdämpfung
Technische Daten | 4 4.2.6 Einfügungsdämpfung Messergebnisse der Einfügungsdämpfung gemäß 55017. 0.01 f / MHz Abb. 2: Einfügungsdämpfung 28E6T60-1150 a Asymmetrische Einfügungsdämpfung (Common b Unsymmetrische Einfügungsdämpfung (Diffe- Mode) renzial Mode) c Symmetrische Einfügungsdämpfung (0,1Ω/ 100Ω-System) 0.01 f / MHz Abb. 3: Einfügungsdämpfung 30E6T60-1150 a Asymmetrische Einfügungsdämpfung (Common b Unsymmetrische Einfügungsdämpfung (Diffe- Mode) -
Seite 18: Montage
5 | Montage KEB Automation KG 5 Montage 5.1 Montagehinweise Halteösen nur für Eigengewicht ausgelegt! WARNUNG ü Bei zu viel Gewicht können die Ösen ausreißen a) Filter an den Halteösen nur einzeln transportieren. Um Schäden am Produkt vorzubeugen, sind folgenden Hinweise zu beachten: •... -
Seite 19: Montage Des Filters/Antriebsstromrichter
Montage | 5 5.2 Montage des Filters/Antriebsstromrichter • Bohrlöcher vorbereiten • Filter auf der Montageplatte anschrauben. • Schrauben mit dem vorgegebenen Drehmoment festziehen. • Filter netzseitig anschließen (da besser zugänglich). • Befestigungsschrauben für Antriebsstromrichter so weit eindrehen, dass der An- triebsstromrichter eingehängt werden kann. •... -
Seite 20: Montage Nhf-Kombination
5 | Montage KEB Automation KG 150 mm 6 inch 100 mm 4 inch 30 mm 1.2 inch 0 mm 0 inch 0 mm 0 inch 50 mm 2 inch 1) Abstand zu vorgelagerten Bedienelementen in der Schaltschranktür. Abstände bei Kombination von HF-Filter und Drossel siehe Montage NHF-Kombi- nation [} 20]. -
Seite 21: Abmessungen Und Gewichte
Montage | 5 Abb. 6: Einbauabstand zwischen HF-Filter und Netzdrossel 5.6 Abmessungen und Gewichte Im folgenden Kapitel sind, sofern nicht anders angegeben, alle Längenangaben in ma_dr_e6-hf-filter-geh8-20319761_de... -
Seite 22: Befestigungsmaterial
5 | Montage KEB Automation KG für M12 (4x) Abb. 7: Abmessungen 28...30E6T60-1150 Materialnummer Gewicht 28E6T60-1150 38,2 kg 30E6T60-1150 40,5 kg 5.7 Befestigungsmaterial Filter Anzahl Befestigungsmaterial Anzugsdreh- Passend für moment 28E6T60-1150 4 Stk Sechskantschraube ISO 4017 M12 - 8.8 80 Nm Filter an... -
Seite 23: Elektrischer Anschluss
Elektrischer Anschluss | 6 6 Elektrischer Anschluss 6.1 Hinweise zum Anschluss Die elektrische Installation ist nach den einschlägigen Vorschriften durchzuführen. Der Errichter von Anlagen oder Maschinen hat sicherzustellen, dass bei einem vorhande- nen oder neu verdrahteten Stromkreis mit sicherer Trennung die EN-Forderungen erfüllt bleiben. -
Seite 24: Anschlussbeschreibung
6 | Elektrischer Anschluss KEB Automation KG 6.3 Anschlussbeschreibung Abb. 9: Anschluss 28/30E6T60-1150 Filter Funktion Bezeichnung Verweis 28E6T60-1150 Netzeingang L1, L2, L3 0090809-1035 [} 24] Antriebsstromrichter L1‘, L2‘, L3‘ 0090809-1035 [} 24] Schutzerde 9927020-002Z [} 24] 30E6T60-1150 Netzeingang L1, L2, L3 0090809-1039 [} 24] Antriebsstromrichter L1‘, L2‘, L3‘... -
Seite 25: Wartung, Service Und Entsorgung
Insbesondere Abschirmungen wieder sorgfältig auflegen. Technische Unterstützung und Reparaturen KEB bietet einen weitreichenden Kundendienst und technischen Service nach dem Verkauf an. Das dafür zuständige Personal kann Fragen, die die komplette Pro- duktpalette betreffen, immer kompetent, schnell und wirkungsvoll beantworten. -
Seite 26: Entsorgung
KEB Automation KG E-Mail: service@keb.de 7.3 Entsorgung Elektronische Geräte der KEB Automation KG sind für die professionelle, gewerbli- che Weiterverarbeitung bestimmt (sog. B2B-Geräte). Hersteller von B2B-Geräten sind verpflichtet, Geräte, die nach dem 14.08.2018 hergestellt wurden, zurückzunehmen und zu verwerten. Diese Geräte dürfen grundsätzlich nicht an kommunalen Sammelstellen abgegeben werden. -
Seite 27: Zertifizierung
Zertifizierung | 8 8 Zertifizierung Sehen Sie dazu auch 2 EU Konformitätserklärung E4, E5, E6 [} 28] 2 UK Declaration of Conformity E4, E5, E6 [} 30] ma_dr_e6-hf-filter-geh8-20319761_de... - Seite 28 = beliebige Ziffer oder Buchstabe Spannungsklassen 230 / 400 Vac Diese Konformitätserklärung ist unter alleiniger Verantwortung der KEB Automation KG erstellt worden Das bezeichnete Produkt stimmt mit den Vorschriften folgender Europäischer Richtlinien überein: Number: Niederspannung : 2014 / 35 / EU...
- Seite 29 Zertifizierungsstelle des RWTÜV Steubenstrasse 53 D - 45138 Essen Nummer der Bescheinigung 041 004 500 Ausstelldatum: 20.10.94 Gültig durch Nachprüfung bis: 12.2024 KEB Automation KG, Südstr. 38, D-32683 Barntrup www.keb.de E-Mail: info@keb.de Tel.: +49 5263 401-0 Fax: -116 Seite: 2 von 2...
-
Seite 30: Uk Declaration Of Conformity E4, E5, E6
5 Morris CI, Park Farm Industrial Estate, Wellingborough NN8 6XF, UK Declares under sole responsibility that the product as originally delivered Product Name: KEB Combivert ( Assessories EMC-Filters ) yyE4xxx-xxxx, yyE5xxx-xxxx, yyE6xxx-xxxx Model Number: with yy=05 to 32 and x = 0…9 or A….Z... -
Seite 31: Ul-Zertifizierung
Zertifizierung | 8 8.3 UL-Zertifizierung Eine Abnahme gemäß UL ist auf dem Typenschild durch nebenstehendes Logo gekennzeichnet. Zur Konformität gemäß UL für einen Einsatz auf dem nordamerikanischen und ka- nadischen Markt sind folgende Hinweise unbedingt zu beachten (englischer Origi- naltext): • Only for use in WYE 480V/277V supply sources. •... -
Seite 32: Anhang
9 | Anhang KEB Automation KG 9 Anhang 9.1 Messdiagramme Störspannungsmessung Grenzwert C2 nach 61800-3. Vorgaben: Motorleitungslänge 50 m Ausgangsfrequenz 5 Hz Schaltfrequenz 4 kHz ① ② Abb. 10: 28E6T60-1150 Störspannungsmessung C2 1 QPeak 2 Average Störspannungsmessung Grenzwert C2 nach 61800-3. Vorgaben: Motorleitungslänge... -
Seite 33: Informative Werte Für Den Gebrauch Von Rcds
Anhang | 9 9.2 Informative Werte für den Gebrauch von RCDs Filter Schaltfrequenz Doepke DFS 4B NK Antriebsstromrichter 30 mA 100 mA 300 mA 500 mA Auslösestrom 28E6T60-1150 4 kHz 111 % 110 % 110 % 30E6T60-1150 2 kHz 141 % 140 % 140 % Tab. 10: Informative Werte mit RCD Doepke 4B NK Filter Schaltfrequenz Doepke DFS 4B SK... -
Seite 34: Änderungshistorie
10 | Änderungshistorie KEB Automation KG 10 Änderungshistorie Ausgabe Version Bemerkung 2022-10 Serienversion ma_dr_e6-hf-filter-geh8-20319761_de... -
Seite 35: Glossar
EN 55017 Kunde Verfahren zur Messung der Entstöreigenschaften von passiven EMV-Filtern (CISPR 17:2011); Deut- Der Kunde hat ein Produkt von KEB erworben und sche Fassung EN 55017:2011 integriert das KEB Produkt in sein Produkt (Kun- denprodukt) oder veräußert das KEB Produkt wei- EN 60529 ter (Händler). - Seite 36 Glossar KEB Automation KG Sicherung Class J Class J Sicherungen haben eine UL-Zulassung zum Einsatz für Branch Circuit Protection und im Feeder-Kreis. Sicherung Typ aR Teilbereichssicherung: Kurzschlussschutz für Halbleiterbauelemente (superflink). Überlast- schutz muss anderweitig realisiert werden. Sicherung Typ gG Ganzbereichssicherung: Standardtyp für allgemei- ne Anwendung (trägflink).
-
Seite 37: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Einbaulage 19 Einfügungsdämpfung 17 Gewicht 22 Grenzwertklasse 16 Motorleitungslänge 16 NHF-Kombination 20 Produktmerkmale 12 Rückgabestelle 26 Schutzerdung 23 Sicherung 15 UL Class J 16 UL Typ gR/aR 16 Technische Daten 15 31 Verpackung 26 Wartungsarbeiten 25 ma_dr_e6-hf-filter-geh8-20319761_de... - Seite 38 KEB Automation KG Notizen ma_dr_e6-hf-filter-geh8-20319761_de...
