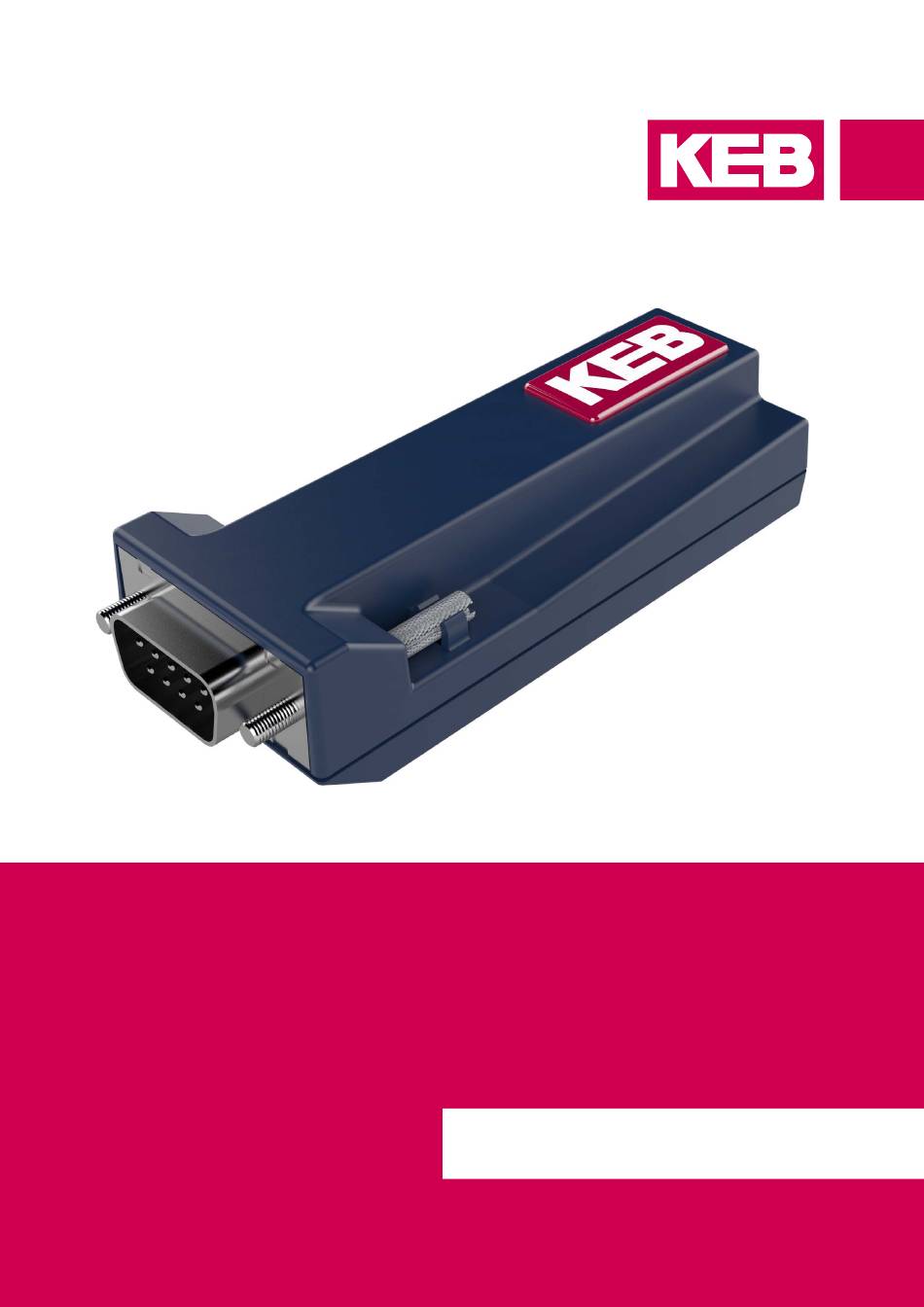

- Seite 1 COMBICOM ZUBEHÖR GEBRAUCHSANLEITUNG | INSTALLATION BLUETOOTH-ADAPTER Originalanleitung Dokument 20260008 DE 01...
-
Seite 3: Vorwort
VORwORT Vorwort Die beschriebene Hard- und / oder Software sind Produkte der KEB Automation KG. Die beigefügten Unterlagen entsprechen dem bei Drucklegung gültigen Stand. Druckfehler, Irrtümer und technische Änderungen vorbehalten. Signalwörter und Auszeichnungen Bestimmte Tätigkeiten können während der Installation, des Betriebs oder danach Ge- fahren verursachen. -
Seite 4: Gesetze Und Richtlinien
Open Source Software enthalten. Sofern einschlägig, sind die Lizenzbestimmungen dieser Software in den Gebrauchsanleitungen enthalten. Die Gebrauchsanleitungen lie- gen Ihnen bereits vor, sind auf der Website von KEB zum Download frei verfügbar oder können bei dem jeweiligen KEB-Ansprechpartner gerne angefragt werden. -
Seite 5: Inhaltsverzeichnis
4.1.1 Funktionen und Features der COMBIVIS mobile App ............14 4.1.2 Anwendungen der COMBIVIS mobile App ................. 15 4.1.3 Verbindungsaufbau ......................15 4.1.4 Anwendungsbeispiele der COMBIVIS mobile App ............. 16 4.2 KEB Elevator App .......................... 21 5 Zertifizierung ..............22 5.1 CE-Kennzeichnung ........................22 5.2 Konformitätserklärung ........................23... -
Seite 6: Abbildungsverzeichnis
ABBILDUNGSVERZEICHNIS 5.3 Grant of Equipment Authorization FCC..................24 5.4 RED-Zertifizierung ......................... 25 6 Änderungshistorie ............26 Abbildungsverzeichnis Abbildung 1: Typenschild Bluetooth-Adapter ..................10 Abbildung 2: Übersicht Bluetooth-Adapter .................... 11 Abbildung 3: Kontaktdaten Service ....................... 16 Abbildung 4: Verbindungsmenü ......................16 Abbildung 5: Dashboard: Daten ......................17 Abbildung 6: Dashboard: Fehler ......................17... -
Seite 7: Grundlegende Sicherheitshinweise
► Diese sind in den dazugehörigen Gebrauchsanleitungen zu finden. ► Sämtliche Gebrauchsanleitungen stehen im Downloadbereich von zur Verfügung. www.keb.de Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Adapter in Betrieb nehmen. Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Ge- brauchssanleitung. -
Seite 8: Bestimmungsgemäßer Gebrauch
GRUNDLEGENDE SICHERHEITSHINwEISE 1.2 Bestimmungsgemäßer Gebrauch Der Bluetooth-Adapter wird an die serielle Schnittstelle eines KEB Antriebsstromrich- ters angeschlossen und dient der Übertragung von Daten von dieser Schnittstelle über eine Bluetooth Low Energy Verbindung an eine entsprechende Gegenstelle. Er ist aus- schließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden. Dazu ge- hört auch die Beachtung aller Informationen dieser Gebrauchsanleitung, insbesondere... -
Seite 9: Produktbeschreibung
Operatoren. Der Betrieb anderer elektrischer Verbraucher ist untersagt und kann zur Zerstörung der Geräte führen. Die bei der KEB Automation KG eingesetzten Halbleiter und Bauteile sind für den Ein- satz in industriellen Produkten entwickelt und ausgelegt. Wenn das Produkt in Maschi- nen eingesetzt wird, die unter Ausnahmebedingungen arbeiten, lebenswichtige Funk- tionen, lebenserhaltende Maßnahmen oder eine außergewöhnliche Sicherheitsstufe... -
Seite 10: Typenschild
PRODUKTBESCHREIBUNG 2.3 Typenschild ① KEB Automation KG 32683 Barntrup ② Bluetooth-Adapter ③ Mat.No: 0058060-0060 ④ FCC-Id: 2A2AG-KEB0060 IC-Id: 27804-KEB0060 ⑤ ⑥ ⑦ ⑧ Ser.No.: 207441234 Made in Germany ⑩ ⑪ ⑨ Legende Herstelleridentifikation Gerätereihe Materialnummer FCC-Identifikationsnummer IC-Identifikationsnummer Pairing Adresse Barcode Interleaved 2/5 (Seriennummer) -
Seite 11: Hardware

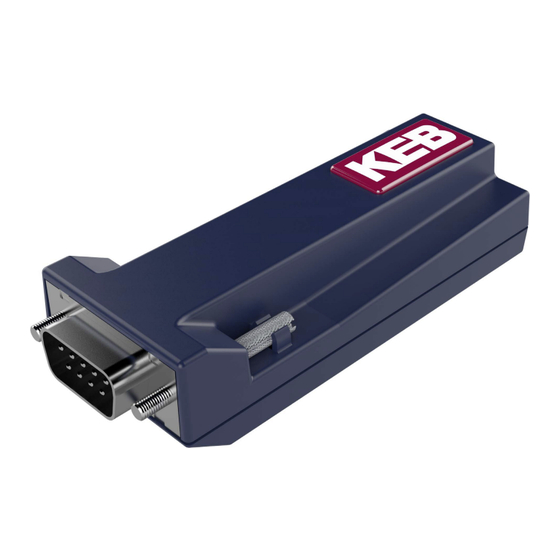

HARDwARE 3 Hardware 3.1 Übersicht Bluetooth-Adapter Sub-D 9-polig DIN 66019 (RS 485) / HSP5 (TTL-Pegel) Draufsicht Status LED Abbildung 2: Übersicht Bluetooth-Adapter 3.2 Technische Daten Anwendung Beschreibung Frequenz / max. Sendeleistung: Bluetooth Bluetooth 2402-2480 MHz – 8 dBm / 6,3 mW Empfangsempfindlichkeit -87 dBm D-Sub-9 (male) Anschlüsse... -
Seite 12: Anschlussbelegung
Funktionen zurückgreifen: • COMBIVIS mobile App, unterstützt die KEB Antriebsstromrichter COMBIVERT S6 und COMBIVERT F6 • KEB Elevator App, unterstützt die KEB Antriebsstromrichter COMBIVERT F5 mit Lift Operator • Dashboard zum Monitoring aktueller Zustandswerte des Drives •... -
Seite 13: Status Led
HARDwARE 3.5 Status LED Zustand Advertising Modus (Konnektierbar) Dauerhaft rot Verbunden (Nicht freigegeben) Blinkt blau alle 300 ms Verbunden (Freigabe gerade erteilt) Blinkt grün alle 300 ms (5 Sekunden lang) Verbunden (Freigegeben) Dauerhaft grün Datenübertragung (RX/TX aktiv) Blinkt gelb alle 300 ms Tabelle 4: Status LED... -
Seite 14: Software
Neben dem PC-Tool COMBIVIS 6 kann eine einfache und komfortable Bedienung der KEB Antriebsstromrichter COMBIVERT F6 und S6 über die COMBIVIS mobile App erfolgen. Die App von KEB ermöglicht eine drahtlose Kommuni- kation über ein Smartphone oder Tablet. -
Seite 15: Anwendungen Der Combivis Mobile App
Dadurch wird die Eingabe des Schlüssels vom Betriebssystem in die App ver- lagert. Der Adapter speichert keine Kopplungsinfos, das Speichern des Schlüssels für den Ad- apter übernimmt die KEB App (kein Bluetooth-Bonding). Die Datenübertragung wird auf Bluetooth-Ebene nicht verschlüsselt. -
Seite 16: Anwendungsbeispiele Der Combivis Mobile App
SOFTwARE 4.1.4 Anwendungsbeispiele der COMBIVIS mobile App Abbildung 3: Kontaktdaten Service Abbildung 4: Verbindungsmenü... -
Seite 17: Dashboard: Daten
SOFTwARE Abbildung 5: Dashboard: Daten Abbildung 6: Dashboard: Fehler Abbildung 7: Dashboard: I/O Abbildung 8: Dashboard: Favoriten... -
Seite 18: Parametermenü
SOFTwARE Abbildung 9: Parametermenü Abbildung 10: Parametergruppe Abbildung 11: Parameter ausgewählt Abbildung 12: Parameter „Edit mode“... -
Seite 19: Abbildung 13: Backup-Datei Parameterliste Anlegen
SOFTwARE Abbildung 13: Backup-Datei Para- Abbildung 14: Backup erstellen 1/2 meterliste anlegen Abbildung 15: Backup erstellen 2/2 Abbildung 16: Download Backup... -
Seite 20: Abbildung 17: Einstellungen Offline Scope
SOFTwARE Abbildung 17: Einstellungen Offline Abbildung 18: Offline Scope Aufnah- Scope Abbildung 19: Erstellte Datei Offline Abbildung 20: Aufgezeichnete Daten Scope Offline Scope... -
Seite 21: Keb Elevator App
SOFTwARE 4.2 KEB Elevator App Erhältlich bei Google Play Store und Apple App Store. KEB Elevator App im Google Play Store https://play.google.com/store/apps/details?id=com.kebamerica.eleva- tor_app&hl=de&gl=US KEB Elevator App im Apple App Store https://apps.apple.com/au/app/keb-elevator/id1479590944?l=de... -
Seite 22: Zertifizierung
ZERTIFIZIERUNG 5 Zertifizierung 5.1 CE-Kennzeichnung CE gekennzeichnete Bluetooth-Adapter sind in Übereinstimmung mit den Vorschrif- ten der europäischen Richtlinien RED: 2014 / 53 / EU und Gefährliche Substanzen: 2011 / 65 / EU (inkl. 2015 / 863 / EU) entwickelt und hergestellt worden. -
Seite 23: Konformitätserklärung
ZERTIFIZIERUNG 5.2 Konformitätserklärung Konformitätserklärung zur RED-Richtlinie. Dokument-Nr. / Monat.Jahr: ce_ca_RED-58060-BT-adaptor-a_de.docx / 12.2021 Hersteller: KEB Automation KG Südstraße 38 32683 BARNTRUP Produktbezeichnung: Artikelnummer 0058060-0060 Das bezeichnete Produkt stimmt mit den Vorschriften folgender Europäischer Richtlinien überein: Nummer: RED : 2014 / 53 / EU... -
Seite 24: Grant Of Equipment Authorization Fcc
Federal Communications Commission Bay Area Compliance Laboratory Corp. Date of Grant: 11/24/2021 1274 Anvilwood Avenue Sunnyvale, CA 94089 Application Dated: 11/24/2021 KEB Automation KG Suedstrasse 38 Barntrup, 32683 Germany Attention: Winfried Hovestadt , Approval engineer NOT TRANSFERABLE EQUIPMENT AUTHORIZATION is hereby issued to the named GRANTEE, and is VALID ONLY for the equipment identified hereon for use under the Commission's Rules and Regulations listed below. -
Seite 25: Red-Zertifizierung
ZERTIFIZIERUNG 5.4 RED-Zertifizierung Abbildung 23: RED-Zertifizierung... -
Seite 26: Änderungshistorie
ÄNDERUNGSHISTORIE 6 Änderungshistorie Version Datum Beschreibung 2021-03 Neuerstellung auf Basis der Anleitung des USB Seriell Wandlers 20094859 2022-01 Serienversion... - Seite 27 Tel: +55 16 31161294 E-Mail: roberto.arias@keb.de Russische Föderation KEB RUS Ltd. China KEB Power Transmission Technology (Shanghai) Co. Ltd. Lesnaya str, house 30 Dzerzhinsky MO No. 435 QianPu Road Chedun Town Songjiang District 140091 Moscow region Russische Föderation 201611 Shanghai P. R. China...
-
Seite 28: Automation Mit Drive
Automation mit Drive www.keb.de KEB Automation KG Südstraße 38 32683 Barntrup Tel. +49 5263 401-0 E-Mail: info@keb.de...
