ANSCHLUSS DES LEISTUNGSTEILS
4.2.2.1 Wechselrichtermodul A und B - Buchse X1B
Teiledaten Wechselrichtermodul A und B - Buchse X1B
Steckverbinderhersteller
Internetseite
Bezeichnung
Art.-Nr. Gerätesteckverbinder
Art.-Nr. Crimpkontakt Motoranschluss
Art.-Nr. Crimpkontakt Temperaturüberwachung

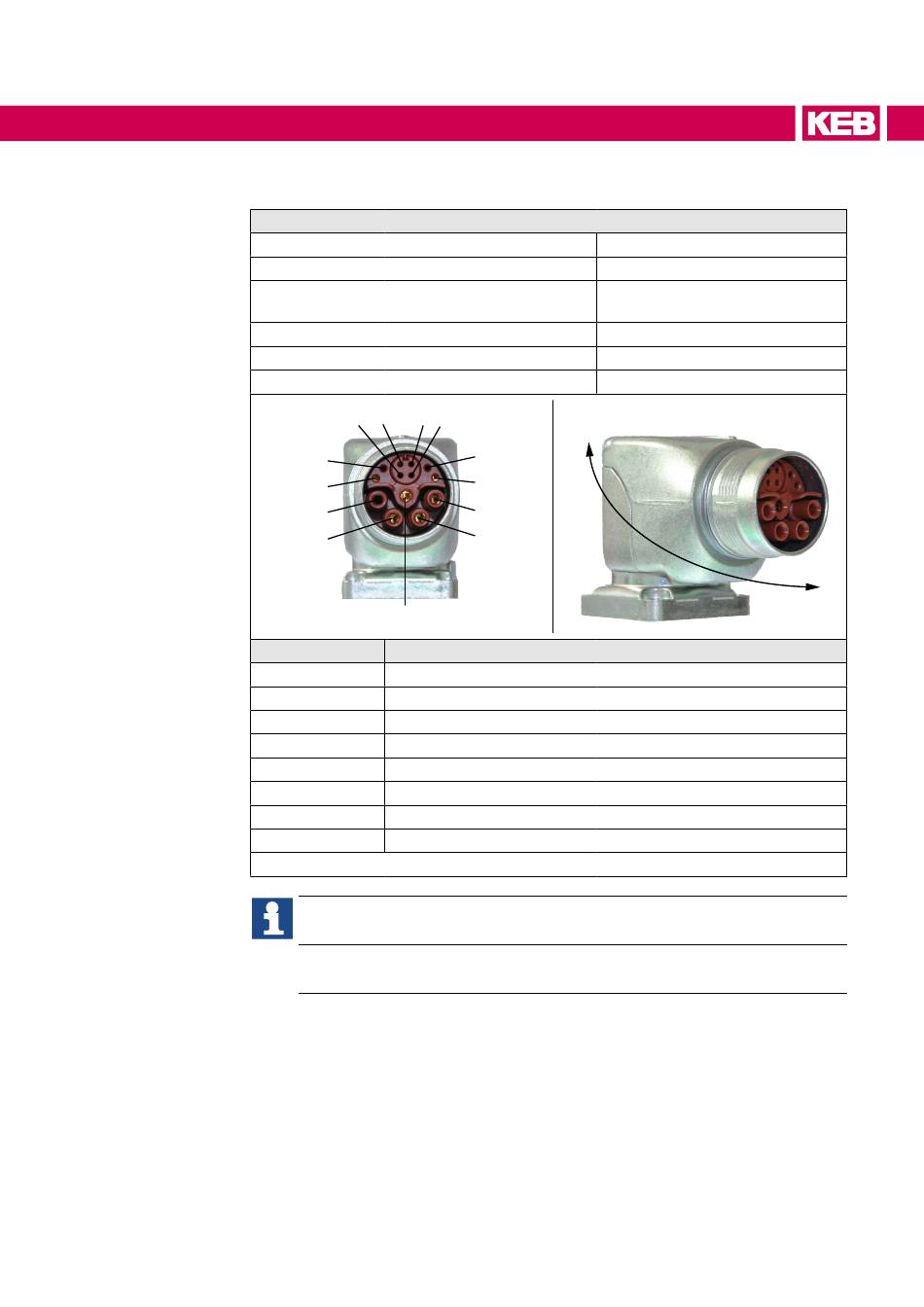

Abbildung 26: Buchse Wechselrichtermodul A und B (Frontansicht Buchse)
7 6
5 8
3
4
A
B
PE
Kontakt
Beschreibung
A
Nicht belegt
B
Motoranschluss Phase U
C
Motoranschluss Phase V
D
Motoranschluss Phase W
PE
Schutzleiteranschluss
1
TA1 Temperaturüberwachung +
4
TA2 Temperaturüberwachung -
2, 3, 5-8
Nicht belegt
Ein unverriegelter Steckverbinder ist durch eine Schutzkappe mit IP67 / IP69k zu
verschließen. Art.-Nr. Schutzkappe: Phoenix Contact 1622138.
Geeigneter Gegenstecker =>
Phoenix Contact
www.phoenixcontact.com
Gerätesteckverbinder Hybrid
M23x1,5
1621560
1621578
1618464
Buchse X1B 310° horizontal drehbar
2
1
D
C
„Motorstecker für Wechselrichtermodul A und B".
310°
61
