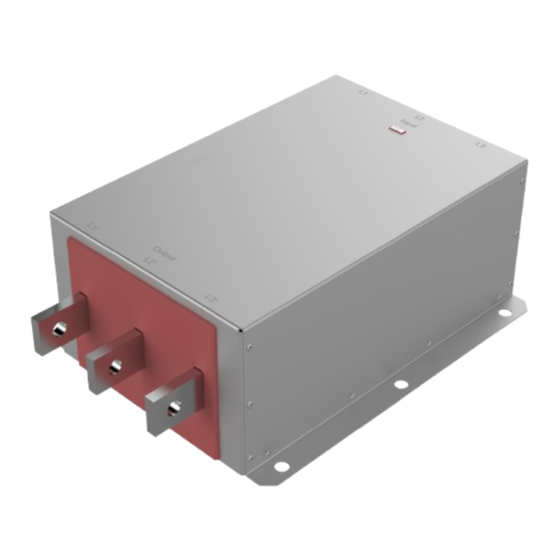

KEB COMBILINE E6 Gebrauchsanleitung
Vorschau ausblenden
Andere Handbücher für COMBILINE E6:
- Gebrauchsanleitung (76 Seiten) ,
- Gebrauchsanleitung (40 Seiten) ,
- Gebrauchsanleitung (152 Seiten)
Verwandte Anleitungen für KEB COMBILINE E6
Inhaltszusammenfassung für KEB COMBILINE E6
- Seite 1 Gebrauchsanleitung COMBILINE E6 Installation HF-Nebenbaufilter Größe 33 Originalanleitung - Vorserie Dokument 20337731 DE 01...
- Seite 2 Impressum KEB Automation KG Südstraße 38, D-32683 Barntrup Deutschland Tel: +49 5263 401-0 • Fax: +49 5263 401-116 E-Mail: info@keb.de • URL: https://www.keb-automation.com ma_dr_e6-hf-filter-nb-20337731_de Version 01 • Ausgabe 18.09.2023...
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Einleitung ............................... Auszeichnungen............................ 1.1.1 Warnhinweise ......................... 1.1.2 Informationshinweise ......................1.1.3 Symbole und Auszeichnungen ....................Gesetze und Richtlinien ........................Gewährleistung und Haftung......................... Unterstützung............................Urheberrecht ............................Gültigkeit der vorliegenden Anleitung ....................Zielgruppe ............................. Allgemeine Sicherheitshinweise........................Einbau und Aufstellung ......................... Elektrische Installation .......................... Inbetriebnahme und Betrieb........................
- Seite 4 Inhaltsverzeichnis KEB Automation KG Anschlussbeschreibung ........................6.3.1 Erdungsschraube........................6.3.2 Kupferschiene ......................... Wartung, Service und Entsorgung ......................Wartung..............................Service ..............................Entsorgung............................Zertifizierung..............................EU Konformitätserklärung E4, E5, E6....................UK Declaration of Conformity E4, E5, E6 ..................... UL-Zertifizierung (in Vorbereitung)......................Anhang ................................Messdiagramme............................
- Seite 5 Abbildungsverzeichnis Abbildungsverzeichnis Abb. 1 Prinzipschaltbild HF-Netzfilter für IT, TN und TT-Netze................. Abb. 2 33E6T60-3150_Dämpfung........................Abb. 3 Einbauabstände ............................. Abb. 4 Abmessungen 33E6T60-3150 ....................... Abb. 5 Anschluss 3ph Drossel-Filter-Antriebsstromrichter ................Abb. 6 Anschluss 33E6T60-3150 ........................Abb. 7 33E6T60-3150 Störspannungsmessung C2 4kHz 50m................. Abb.
- Seite 6 Tabellenverzeichnis KEB Automation KG Tabellenverzeichnis Tab. 1 Absicherung nach IEC ........................... Tab. 2 Absicherung nach UL Class J ........................ Tab. 3 Absicherung nach UL Typ gR / aR......................Tab. 4 Entstörgrad 33E6T60-3150........................Tab. 5 Zulässige Einbaulagen........................... Tab. 6 Beschreibung Erdungsschraube ......................
- Seite 7 Einleitung | 1 1 Einleitung Die beschriebenen Geräte, Anbauteile, Hard- und/oder Software sind Produkte der KEB Automation KG. Die beigefügten Unterlagen entsprechen dem bei Druckle- gung gültigen Stand. Druckfehler, Irrtümer und technische Änderungen vorbehal- ten. 1.1 Auszeichnungen 1.1.1 Warnhinweise Bestimmte Tätigkeiten können während der Installation, des Betriebs oder danach Gefahren verursachen.
- Seite 8 Sollten Sie weitere Informationen benötigen oder sollten Probleme auftreten, die in der Dokumentation nicht ausführlich genug behandelt werden, können Sie die erforderliche Auskunft über die örtliche Vertretung der KEB Auto- mation KG erhalten. Die Verwendung unserer Geräte in den Zielprodukten erfolgt außerhalb unse- rer Kontrollmöglichkeiten und liegt daher ausschließlich im Verantwortungs-...
- Seite 9 Änderungen ausdrücklich vorbehalten. Dies gilt auch in Bezug auf eine etwaige Verletzung von Schutzrechten Dritter. Eine Auswahl von KEB Produkten im Hinblick auf ihre Eignung für den beabsichtig- ten Einsatz hat durch den Anwender zu erfolgen. Prüfungen und Tests können nur im Rahmen der bestimmungsgemäßen...
- Seite 10 2 | Allgemeine Sicherheitshinweise KEB Automation KG 2 Allgemeine Sicherheitshinweise Die Produkte sind nach dem Stand der Technik und anerkannten sicherheitstechni- schen Regeln entwickelt und gebaut. Dennoch können bei der Verwendung funkti- onsbedingt Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden an der Maschine und anderen Sachwerten entstehen.
- Seite 11 Allgemeine Sicherheitshinweise | 2 2.3 Inbetriebnahme und Betrieb Hohe Temperaturen am Gerät! VORSICHT Verbrennung der Haut a) Heiße Oberflächen berührungssicher abdecken. b) Falls erforderlich, Warnschilder an der Anlage anbringen. c) Vor jeglichen Arbeiten Gerät abkühlen lassen. d) Vor Berührung jeglicher Teile die Temperatur prüfen. ma_dr_e6-hf-filter-nb-20337731_de...
- Seite 12 3 | Produktbeschreibung KEB Automation KG 3 Produktbeschreibung Die EMV-Filter der Produktreihe COMBILINE dienen der Einhaltung normativer Grenz- werte von hochfrequenten, leitungsgeführten Störspannungen am Netzeingang der An- triebsstromrichter. Die Filter bestehen aus einem LC-Netzwerk, das im gesamten Frequenzbereich eine be- sonders hohe Dämpfung besitzt. Damit reduziert sich der effektive Ableitstrom des An- triebssystems.
- Seite 13 Produktbeschreibung | 3 10. Stelle Netzform TN, TT IT, TN, TT 11. Stelle Version Fortlaufende Nummerierung 3.4 Funktionsbeschreibung 3.4.1 IT-Netzfilter 3.4.1.1 Prinzipschaltbild HF-Netzfilter für IT-, TN- und TT-Netze ② ① ③ ③ ④ Abb. 1: Prinzipschaltbild HF-Netzfilter für IT, TN und TT-Netze ① Netzeingang (L1, L2, L3) ②...
- Seite 14 4 | Technische Daten KEB Automation KG 4 Technische Daten 4.1 Betriebsbedingungen 4.1.1 Klimatische Umweltbedingungen Lagerung Norm Klasse Bemerkungen Umgebungstemperatur EN 60721-3-1 -25…55 °C Relative Luftfeuchte EN 60721-3-1 5…95 % (ohne Kondensation) Lagerungshöhe Max. 3000 m über Transport Norm Klasse Bemerkungen Umgebungstemperatur EN 60721-3-2 -25…70 °C...
- Seite 15 Überlast (60s) 150 % Verlustleistung 110 W Bau- und Schutzart IP00 Passende KEB Gehäusegröße F6 / 9 4.2.1 Absicherung nach IEC Die folgende Tabelle zeigt die maximale Sicherungsgröße vom Typ gG bei einer 1:1 Aus- legung und einer Eingangsspannung von 400 V. Bei anderer Auslegung sind die Werte auf den Strom und dem SCCR-Rating des nachgeschalteten Antriebsstromrichter auszu- legen.
- Seite 16 4 | Technische Daten KEB Automation KG Die folgende Tabelle zeigt die maximale Sicherungsgröße vom Typ bei einer 1:1 Auslegung und einer Eingangsspannung von 480 V. Bei anderer Auslegung sind die Werte auf den Strom und dem SCCR-Rating des nachge- schalteten Antriebsstromrichter auszulegen.
- Seite 17 Übergang zu haben. c) Das optional erhältliche Schirmauflageblech verwenden. d) Der Motorschirm muss großflächig am Schirmauflageblech des Antriebsstromrichters aufgelegt werden. ð Elektromagnetische Störungen können nun großflächig über die Masse abgeleitet werden. Elektromagnetische Verträglichkeit: (► https://www.keb.de/fileadmin/media/Techinfo/dr/tn/ ti_dr_tn-emc-00011_de.pdf) ma_dr_e6-hf-filter-nb-20337731_de...
- Seite 18 5 | Montage KEB Automation KG 5.2 Montage des Filters • Bohrlöcher vorbereiten • Filter auf der Montageplatte mit dem vorgegebenen Drehmoment anschrauben. • Filter anschließen. • Schrauben mit dem vorgegebenen Drehmoment festziehen. 5.3 Einbaulage a) Gerät nur in zulässiger Einbaulage montieren.
- Seite 19 Montage | 5 0 mm 0 inch 0 mm 0 inch 50 mm 2 inch 1) Abstand zu vorgelagerten Bedienelementen in der Schaltschranktür. 5.5 Abmessungen und Gewichte Im folgenden Kapitel sind, sofern nicht anders angegeben, alle Längenangaben in mm. Abb. 4: Abmessungen 33E6T60-3150 ma_dr_e6-hf-filter-nb-20337731_de...
- Seite 20 5 | Montage KEB Automation KG Materialnummer Gewicht 33E6T60-3150 28,65 kg 5.6 Befestigungsmaterial Filter Anzahl Befestigungsmaterial Anzugsdreh- Passend für moment 33E6T60-3150 6 Stk Sechskantschraube ISO 4017 M10 - 8.8 50 Nm Filter an Scheibe 440 lbin Schalt- ISO 7090-10-200 HV schrank...
- Seite 21 Elektrischer Anschluss | 6 6 Elektrischer Anschluss 6.1 Hinweise zum Anschluss Die elektrische Installation ist nach den einschlägigen Vorschriften durchzuführen. Der Errichter von Anlagen oder Maschinen hat sicherzustellen, dass bei einem vorhande- nen oder neu verdrahteten Stromkreis mit sicherer Trennung die EN-Forderungen erfüllt bleiben.
- Seite 22 6 | Elektrischer Anschluss KEB Automation KG 6.3 Anschlussbeschreibung Abb. 6: Anschluss 33E6T60-3150 Filter Funktion Bezeichnung Verweis 33E6T60-3150 Netzeingang L1, L2, L3 (≡► Kupferschiene [} 23]) Antriebsstromrichter L1‘, L2‘, L3‘ (≡► Kupferschiene [} 23]) ma_dr_e6-hf-filter-nb-20337731_de...
- Seite 23 Elektrischer Anschluss | 6 Schutzerde (≡► Erdungsschraube [} 23]) 6.3.1 Erdungsschraube Gewinde max. Anzugsmoment Nm max. Anzugsmoment lbin 9927020-003Z 35 Nm 310 lbin Tab. 6: Beschreibung Erdungsschraube 6.3.2 Kupferschiene Bohrung Max. Anzahl der Leiter Kupferschiene-10mm ma_dr_e6-hf-filter-nb-20337731_de...
- Seite 24 Insbesondere Abschirmungen wieder sorgfältig auflegen. Technische Unterstützung und Reparaturen KEB bietet einen weitreichenden Kundendienst und technischen Service nach dem Verkauf an. Das dafür zuständige Personal kann Fragen, die die komplette Pro- duktpalette betreffen, immer kompetent, schnell und wirkungsvoll beantworten.
- Seite 25 Wartung, Service und Entsorgung | 7 E-Mail: (► service@keb.de) 7.3 Entsorgung Elektronische Geräte der KEB Automation KG sind für die professionelle, gewerbli- che Weiterverarbeitung bestimmt (sog. B2B-Geräte). Hersteller von B2B-Geräten sind verpflichtet, Geräte, die nach dem 14.08.2018 hergestellt wurden, zurückzunehmen und zu verwerten. Diese Geräte dürfen grundsätzlich nicht an kommunalen Sammelstellen abgegeben werden.
- Seite 26 8 | Zertifizierung KEB Automation KG 8 Zertifizierung Sehen Sie dazu auch 2 EU Konformitätserklärung E4, E5, E6 [} 27] 2 UK Declaration of Conformity E4, E5, E6 [} 29] ma_dr_e6-hf-filter-nb-20337731_de...
- Seite 27 = beliebige Ziffer oder Buchstabe Spannungsklassen 230 / 400 Vac Diese Konformitätserklärung ist unter alleiniger Verantwortung der KEB Automation KG erstellt worden Das bezeichnete Produkt stimmt mit den Vorschriften folgender Europäischer Richtlinien überein: Number: Niederspannung : 2014 / 35 / EU...
- Seite 28 8 | Zertifizierung KEB Automation KG ANHANG 1 Dokument-Nr. / Monat.Jahr: ce_dr_rns-e4-e5-e6-j_de.docx / 11.2022 Produktbezeichnung: EMV - Filter - Typenreihe E4 or E5 or E6 xxx - xxxx Größe yy = 03 bis 32 x = beliebige Ziffer oder Buchstabe...
- Seite 29 5 Morris CI, Park Farm Industrial Estate, Wellingborough NN8 6XF, UK Declares under sole responsibility that the product as originally delivered Product Name: KEB Combivert ( Assessories EMC-Filters ) yyE4xxx-xxxx, yyE5xxx-xxxx, yyE6xxx-xxxx Model Number: with yy=05 to 32 and x = 0…9 or A….Z...
- Seite 30 9 | Anhang KEB Automation KG 9 Anhang 9.1 Messdiagramme Störspannungsmessung Grenzwert C2 nach 61800-3. Vorgaben: Motorleitungslänge 50 m Ausgangsfrequenz 5 Hz Schaltfrequenz 4 kHz ① ② Abb. 7: 33E6T60-3150 Störspannungsmessung C2 4kHz 50m 1 QPeak 2 Average Störspannungsmessung Grenzwert C3 nach 61800-3. Vorgaben: Motorleitungslänge 100 m Ausgangsfrequenz 5 Hz...
- Seite 31 Anhang | 9 Motorleitungslänge 100 m Ausgangsfrequenz 5 Hz Schaltfrequenz 8 kHz ① ② Abb. 9: 33E6T60-3150 Störspannungsmessung C2 8kHz 100m 1 QPeak 2 Average 9.2 Informative Werte für den Gebrauch von RCDs Filter Schaltfrequenz Doepke DFS 4B SK Antriebsstromrichter 30 mA 100 mA 300 mA 500 mA Auslösestrom 33E6T60-3150 2 kHz 50 m 43 %...
- Seite 32 10 | Änderungshistorie KEB Automation KG 10 Änderungshistorie Ausgabe Version Bemerkung 2023-04 Vorserie 2023-09 Materialnummern in englischer Version korrigiert. ma_dr_e6-hf-filter-nb-20337731_de...
- Seite 33 VDE 0100) Eigenname für einen KEB Drive Controller. Kunde DGUV Vorschrift 3 Der Kunde hat ein Produkt von KEB erworben und Elektrische Anlagen und Betriebsmittel integriert das KEB Produkt in sein Produkt (Kun- denprodukt) oder veräußert das KEB Produkt wei- EN 55017 ter (Händler).
- Seite 34 Glossar KEB Automation KG Sicherung Typ gG Ganzbereichssicherung: Standardtyp für allgemei- ne Anwendung (trägflink). Sicherung Typ gR Ganzbereichssicherung für Halbleiterbauelemente (superflink). ma_dr_e6-hf-filter-nb-20337731_de...
- Seite 35 Stichwortverzeichnis Stichwortverzeichnis Einbaulage 18 Einfügungsdämpfung 16 Gewicht 20 Grenzwertklasse 16 Motorleitungslänge 16 Produktmerkmale 12 Rückgabestelle 25 Schutzerdung 21 Sicherung 15 UL Class J 15 UL Typ gR/aR 16 Verpackung 25 Wartungsarbeiten 24 ma_dr_e6-hf-filter-nb-20337731_de...
- Seite 36 KEB Automation KG Notizen ma_dr_e6-hf-filter-nb-20337731_de...
