ANSCHLUSS DER STEUERUNG

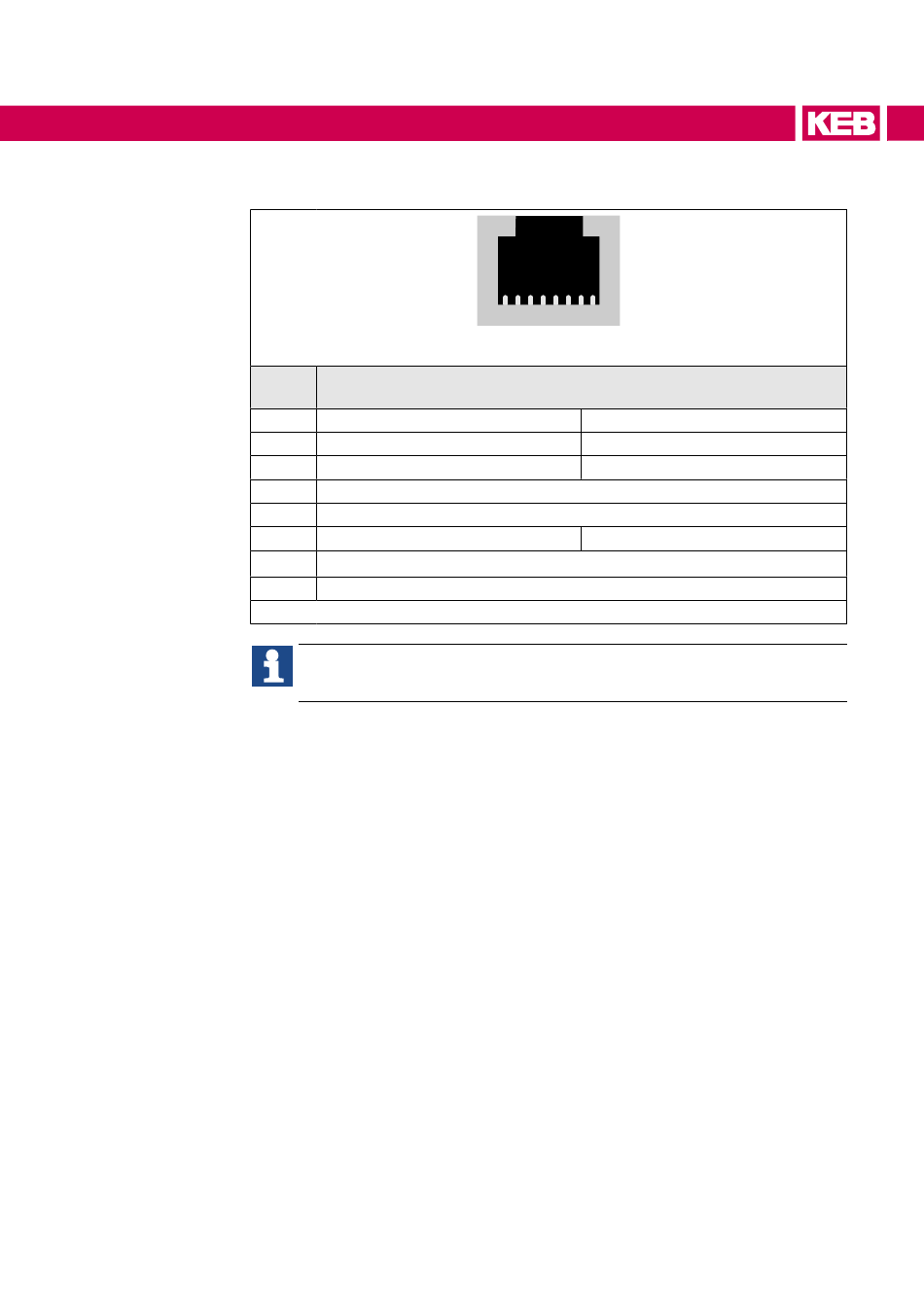

4.3.3.1 Belegung der Ethernet-Schnittstelle X2A

Tabelle 28: PIN-Beschreibung RJ45 Ethernet
RJ45 ohne Mitführung der Versorgungsspannung
PIN
1 TX+
2 TX-
3 RX+
4
5
6 RX-
7
8
Die IP-Adresse für die Parametrierung über die Steuerung lautet
8 1
(Betrachtung mit Auto-Cross Over)
reserviert
reserviert
reserviert
reserviert
192.168.0.100
Subnetzmaske 255.255.255.0
RX+
RX-
TX+
TX-
