ANSCHLUSS DES LEISTUNGSTEILS

4.2.2 Motoranschluss

Legende
1 KEB COMBIVERT T6
2 Motorstecker (nicht im Lieferumfang enthalten)
3 Motorleitung , Schirm beidseitig und großflächig auf Funktionserde auflegen
1)
4 Doppelte Abschirmung, wenn die Leitung für die Temperaturüberwachung in der Motorleitung integriert ist
5 Drehstrommotor (Anschlusshinweise des Motorenherstellers beachten)
6 Temperaturüberwachung

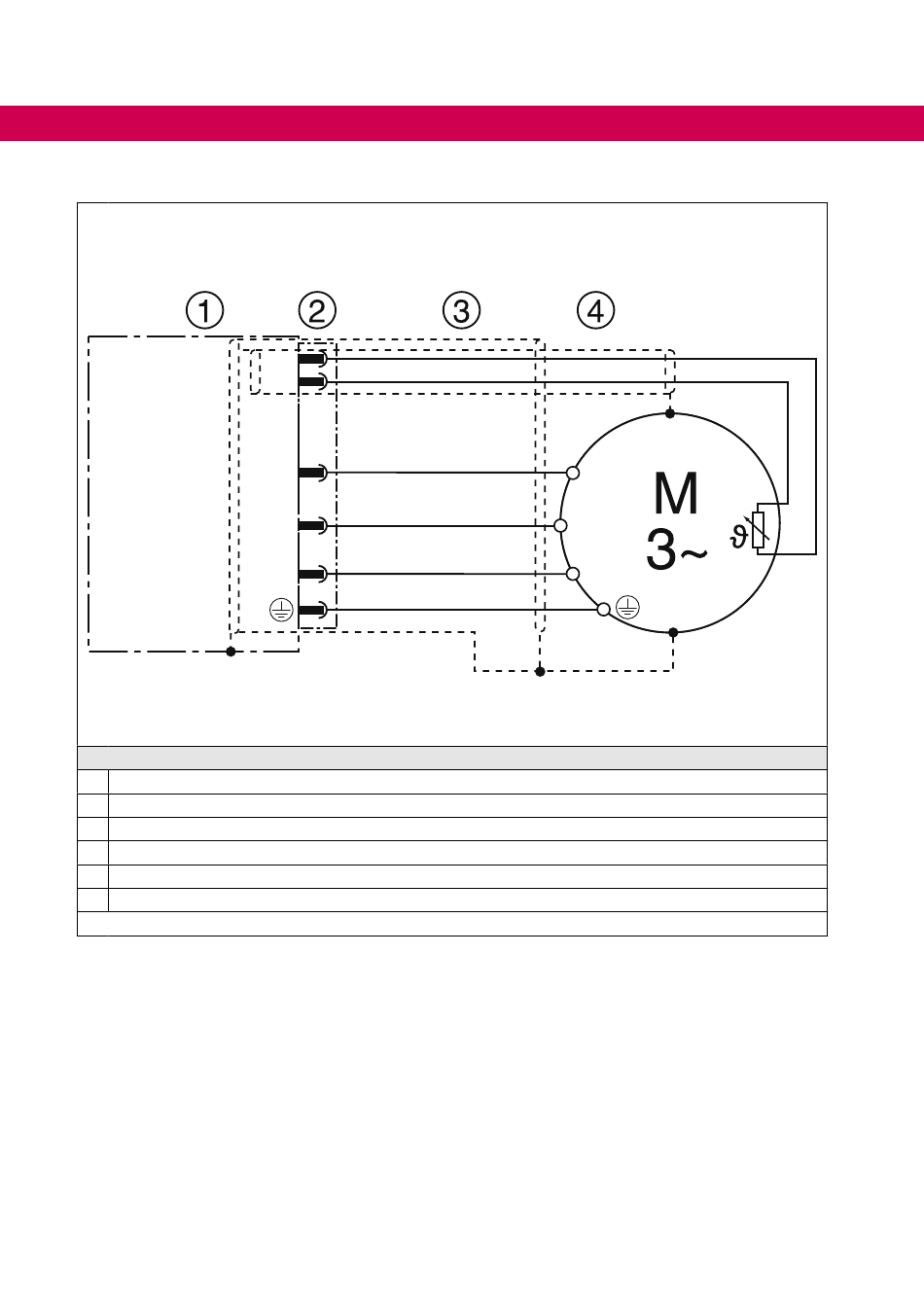

Abbildung 25: Verdrahtung zwischen Motor und T6
1) Es ist eine niederkapazitive Leitung zu verwenden. Die maximal zulässige Gesamtleitungslänge
je Anschluss beträgt 30m. => „Motorleitungslänge".
60
1
4
B
C
D
APD
U
V
W
APD
➄ ➅
