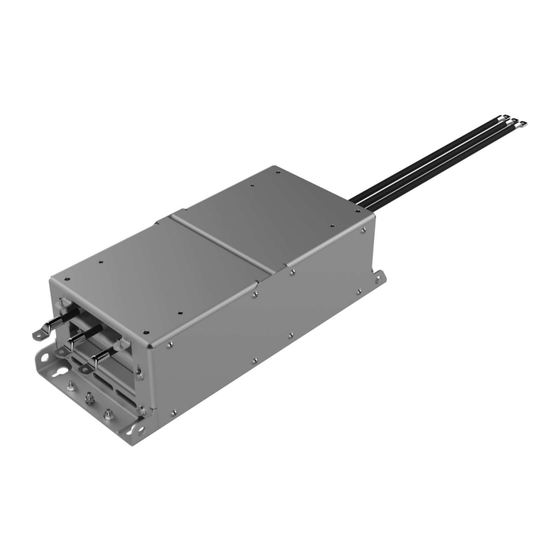

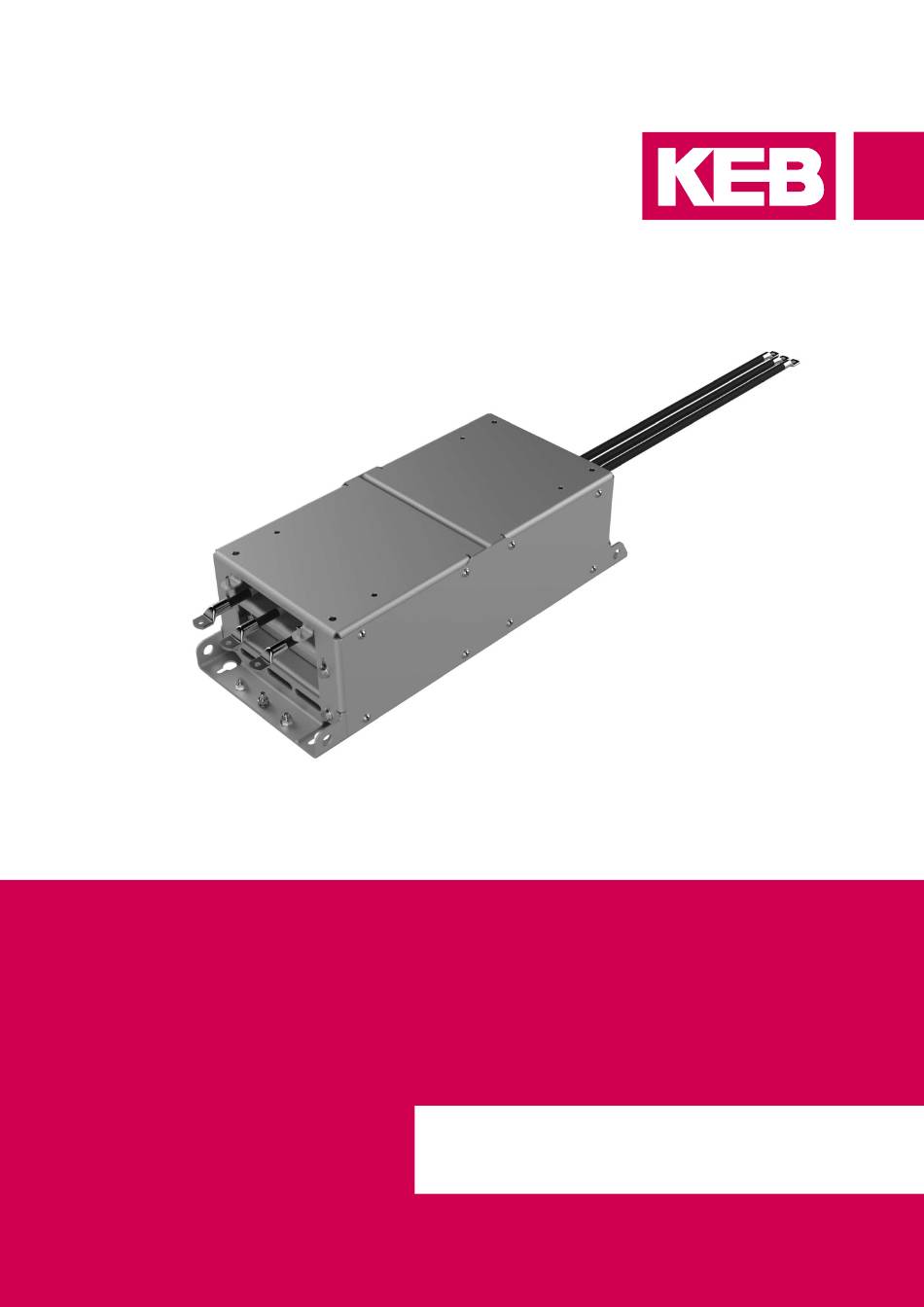

- Seite 1 Gebrauchsanleitung COMBILINE E6 Installation HF-Filter Unterbau für F6 Gehäuse 4/6 Originalanleitung Dokument 20344394 DE 00...
- Seite 2 Impressum KEB Automation KG Südstraße 38, D-32683 Barntrup Deutschland Tel: +49 5263 401-0 • Fax: +49 5263 401-116 E-Mail: info@keb.de • URL: https://www.keb-automation.com ma_dr_e6-hf-filter-geh6-20344394_de Version 00 • Ausgabe 17.01.2024...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Einleitung ............................... Auszeichnungen............................ 1.1.1 Warnhinweise ......................... 1.1.2 Informationshinweise ......................1.1.3 Symbole und Auszeichnungen ....................Gesetze und Richtlinien ........................Gewährleistung und Haftung......................... Unterstützung............................Urheberrecht ............................Gültigkeit der vorliegenden Anleitung ....................Zielgruppe ............................. Allgemeine Sicherheitshinweise........................Einbau und Aufstellung ......................... Elektrische Installation .......................... Inbetriebnahme und Betrieb........................ - Seite 4 Inhaltsverzeichnis KEB Automation KG Anschlussbeschreibung ........................6.3.1 Ringkabelschuhe ........................6.3.2 Stehbolzen ..........................Wartung, Service und Entsorgung ......................Wartung..............................Service ..............................Entsorgung............................Zertifizierung..............................EU Konformitätserklärung E4, E5, E6....................UK Declaration of Conformity E4, E5, E6 ..................... UL-Zertifizierung............................ Anhang ................................Messdiagramme............................ Informative Werte für den Gebrauch von RCDs ...................
- Seite 5 Abbildungsverzeichnis Abbildungsverzeichnis Abb. 1 Prinzipschaltbild NHF-Filter........................Abb. 2 Einfügungsdämpfung 22E6T60-5150 ....................Abb. 3 Einfügungsdämpfung 23E6T60-5150 ....................Abb. 4 Einfügungsdämpfung 24E6T60-5150 ....................Abb. 5 Zulässige Einbaulage..........................Abb. 6 Einbauabstände ............................. Abb. 7 Abmessungen 22...24E6T60-5150 ......................Abb. 8 Montage Plexiglasabdeckung ........................ Abb. 9 Anschluss 3ph NHF-Filter-Antriebsstromrichter..................
- Seite 6 Tabellenverzeichnis KEB Automation KG Tabellenverzeichnis Tab. 1 Technische Daten ..........................Tab. 2 Absicherung nach IEC ........................... Tab. 3 Absicherung nach UL Class J ........................ Tab. 4 Absicherung nach UL Typ gR / aR......................Tab. 5 Entstörgrad 22E6T60-5150........................Tab. 6 Entstörgrad 23E6T60-5150........................
-
Seite 7: Einleitung
Einleitung | 1 1 Einleitung Die beschriebenen Geräte, Anbauteile, Hard- und/oder Software sind Produkte der KEB Automation KG. Die beigefügten Unterlagen entsprechen dem bei Druckle- gung gültigen Stand. Druckfehler, Irrtümer und technische Änderungen vorbehal- ten. 1.1 Auszeichnungen 1.1.1 Warnhinweise Bestimmte Tätigkeiten können während der Installation, des Betriebs oder danach Gefahren verursachen. -
Seite 8: Symbole Und Auszeichnungen
Sollten Sie weitere Informationen benötigen oder sollten Probleme auftreten, die in der Dokumentation nicht ausführlich genug behandelt werden, können Sie die erforderliche Auskunft über die örtliche Vertretung der KEB Auto- mation KG erhalten. Die Verwendung unserer Geräte in den Zielprodukten erfolgt außerhalb unse- rer Kontrollmöglichkeiten und liegt daher ausschließlich im Verantwortungs-... -
Seite 9: Urheberrecht
Änderungen ausdrücklich vorbehalten. Dies gilt auch in Bezug auf eine etwaige Verletzung von Schutzrechten Dritter. Eine Auswahl von KEB Produkten im Hinblick auf ihre Eignung für den beabsichtig- ten Einsatz hat durch den Anwender zu erfolgen. Prüfungen und Tests können nur im Rahmen der bestimmungsgemäßen... -
Seite 10: Allgemeine Sicherheitshinweise
2 | Allgemeine Sicherheitshinweise KEB Automation KG 2 Allgemeine Sicherheitshinweise Die Produkte sind nach dem Stand der Technik und anerkannten sicherheitstechni- schen Regeln entwickelt und gebaut. Dennoch können bei der Verwendung funkti- onsbedingt Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden an der Maschine und anderen Sachwerten entstehen. -
Seite 11: Inbetriebnahme Und Betrieb
Allgemeine Sicherheitshinweise | 2 2.3 Inbetriebnahme und Betrieb Hohe Temperaturen am Gerät! VORSICHT Verbrennung der Haut a) Heiße Oberflächen berührungssicher abdecken. b) Falls erforderlich, Warnschilder an der Anlage anbringen. c) Vor jeglichen Arbeiten Gerät abkühlen lassen. d) Vor Berührung jeglicher Teile die Temperatur prüfen. ma_dr_e6-hf-filter-geh6-20344394_de... -
Seite 12: Produktbeschreibung
3 | Produktbeschreibung KEB Automation KG 3 Produktbeschreibung Die EMV-Filter der Produktreihe COMBILINE dienen der Einhaltung normativer Grenz- werte von hochfrequenten, leitungsgeführten Störspannungen am Netzeingang der An- triebsstromrichter. Die Filter bestehen aus einem LC-Netzwerk, das im gesamten Frequenzbereich eine be- sonders hohe Dämpfung besitzt. Damit reduziert sich der effektive Ableitstrom des An- triebssystems. -
Seite 13: Funktionsbeschreibung
Produktbeschreibung | 3 10. Stelle Netzform TN, TT IT, TN, TT 11. Stelle Version Fortlaufende Nummerierung 3.3 Funktionsbeschreibung 3.3.1 NHF-Filter 3.3.1.1 Prinzipschaltbild NHF-Filter ① ③ ② ④ ⑥ ⑦ ⑤ Abb. 1: Prinzipschaltbild NHF-Filter 1 Netzeingang (L1, L2, L3) 2 Netzdrossel 3 Drossel 4 Netzausgang (L1', L2', L3') 5 Schutzerde (PE) 6 Kondensatorbaugruppe 7 Kondensatorbaugruppe... -
Seite 14: Technische Daten
4 | Technische Daten KEB Automation KG 4 Technische Daten 4.1 Betriebsbedingungen 4.1.1 Klimatische Umweltbedingungen Lagerung Norm Klasse Bemerkungen Umgebungstemperatur EN 60721-3-1 -25…55 °C Relative Luftfeuchte EN 60721-3-1 5…95 % (ohne Kondensation) Lagerungshöhe Max. 3000 m über Transport Norm Klasse Bemerkungen Umgebungstemperatur EN 60721-3-2 -25…70 °C... -
Seite 15: Elektrische Betriebsbedingungen
230 W 265 W 325 W Bau- und Schutzart IP00 IP00 IP00 Passende KEB Ge- F6 / 4 & 6 F6 / 4 & 6 F6 / 4 & 6 häusegröße Tab. 1: Technische Daten 4.2.1 Absicherung nach IEC Die folgende Tabelle zeigt die maximale Sicherungsgröße vom... -
Seite 16: Absicherung Nach Ul Class J
4 | Technische Daten KEB Automation KG 4.2.2 Absicherung nach UL Class J Die folgende Tabelle zeigt die maximale Sicherungsgröße des Typ Class J bei einer 1:1 Auslegung und einer Eingangsspannung von 480 V. Bei anderer Auslegung sind die Werte auf den Strom und dem SCCR-Rating des nachge- schalteten Antriebsstromrichter auszulegen. -
Seite 17: Einfügungsdämpfung
Technische Daten | 4 4.2.5 Einfügungsdämpfung Messergebnisse der Einfügungsdämpfung gemäß 55017. 0.01 f / MHz Abb. 2: Einfügungsdämpfung 22E6T60-5150 a Asymmetrische Einfügungsdämpfung (Common b Unsymmetrische Einfügungsdämpfung (Diffe- Mode) renzial Mode) c Symmetrische Einfügungsdämpfung (0,1Ω/ d Symmetrische Einfügungsdämpfung (100Ω/ 100Ω-System) 0,1Ω-System) 0.01 f / MHz Abb. 3: Einfügungsdämpfung 23E6T60-5150 a Asymmetrische Einfügungsdämpfung (Common b Unsymmetrische Einfügungsdämpfung (Diffe-... -
Seite 18: Abb. 4 Einfügungsdämpfung 24E6T60-5150
4 | Technische Daten KEB Automation KG 0.01 f / MHz Abb. 4: Einfügungsdämpfung 24E6T60-5150 a Asymmetrische Einfügungsdämpfung (Common b Unsymmetrische Einfügungsdämpfung (Diffe- Mode) renzial Mode) c Symmetrische Einfügungsdämpfung (0,1Ω/ d Symmetrische Einfügungsdämpfung (100Ω/ 100Ω-System) 0,1Ω-System) ma_dr_e6-hf-filter-geh6-20344394_de... -
Seite 19: Montage
Übergang zu haben. c) Das optional erhältliche Schirmauflageblech verwenden. d) Der Motorschirm muss großflächig am Schirmauflageblech des Antriebsstrom- richters aufgelegt werden. ð Elektromagnetische Störungen können nun großflächig über die Masse abge- leitet werden. Elektromagnetische Verträglichkeit: (► https://www.keb.de/fileadmin/media/Techinfo/dr/ tn/ti_dr_tn-emc-00011_de.pdf) ma_dr_e6-hf-filter-geh6-20344394_de... -
Seite 20: Montage Des Filters/Antriebsstromrichter
5 | Montage KEB Automation KG 5.2 Montage des Filters/Antriebsstromrichter • Bohrlöcher vorbereiten • Filter auf der Montageplatte anschrauben. • Schrauben mit dem vorgegebenen Drehmoment festziehen. • Filter netzseitig anschließen (da besser zugänglich). • Befestigungsschrauben für Antriebsstromrichter so weit eindrehen, dass der An- triebsstromrichter eingehängt werden kann. -
Seite 21: Abmessungen Und Gewichte
Montage | 5 150 mm 6 inch 100 mm 4 inch 30 mm 1.2 inch 0 mm 0 inch 0 mm 0 inch 50 mm 2 inch 1) Abstand zu vorgelagerten Bedienelementen in der Schaltschranktür. Abstände bei Kombination von HF-Filter und Drossel siehe Montage NHF-Kombi- nation. -
Seite 22: Option Klemmenabdeckung
5 | Montage KEB Automation KG 22E6T60-5150 4 Stk Sechskantschraube ISO 4017 M8 - 8.8 22 Nm Filter an Scheibe 195 lbin Schalt- 23E6T60-5150 ISO 7090-8-200 HV schrank 24E6T60-5150 4 Stk Sechskant-Sperrzahnschraube M6x12 - 8.8 9 Nm COMBIVERT 80 lbin F6 Gehäuse... -
Seite 23: Elektrischer Anschluss
Elektrischer Anschluss | 6 6 Elektrischer Anschluss 6.1 Hinweise zum Anschluss Die elektrische Installation ist nach den einschlägigen Vorschriften durchzuführen. Der Errichter von Anlagen oder Maschinen hat sicherzustellen, dass bei einem vorhande- nen oder neu verdrahteten Stromkreis mit sicherer Trennung die EN-Forderungen erfüllt bleiben. -
Seite 24: Anschlussbeschreibung
6 | Elektrischer Anschluss KEB Automation KG 6.3 Anschlussbeschreibung Abb. 10: Anschluss 22/23/24E6T60-5150 Filter Funktion Bezeichnung Verweis 22E6T60-5150 Netzeingang L1.1, L2.1, (≡► 0090809-1030 L3.1 [} 24]) Antriebsstromrichter L1.2, L2.2, (≡► 0090809-1026 L3.2 [} 24]) Schutzerde (≡► M8x25 Einpressbol- [} 25]) 23E6T60-5150 Netzeingang L1.1, L2.1, (≡►... -
Seite 25: Stehbolzen
Elektrischer Anschluss | 6 6.3.2 Stehbolzen Gewinde max. Anzugsdreh- max. Anzugsdreh- moment Nm moment lbin EBolzen-M825 16 Nm 141 lbin Tab. 9: Beschreibung Stehbolzen ma_dr_e6-hf-filter-geh6-20344394_de... -
Seite 26: Wartung, Service Und Entsorgung
Insbesondere Abschirmungen wieder sorgfältig auflegen. Technische Unterstützung und Reparaturen KEB bietet einen weitreichenden Kundendienst und technischen Service nach dem Verkauf an. Das dafür zuständige Personal kann Fragen, die die komplette Pro- duktpalette betreffen, immer kompetent, schnell und wirkungsvoll beantworten. -
Seite 27: Entsorgung
Wartung, Service und Entsorgung | 7 E-Mail: (► service@keb.de) 7.3 Entsorgung Elektronische Geräte der KEB Automation KG sind für die professionelle, gewerbli- che Weiterverarbeitung bestimmt (sog. B2B-Geräte). Hersteller von B2B-Geräten sind verpflichtet, Geräte, die nach dem 14.08.2018 hergestellt wurden, zurückzunehmen und zu verwerten. Diese Geräte dürfen grundsätzlich nicht an kommunalen Sammelstellen abgegeben werden. -
Seite 28: Zertifizierung
8 | Zertifizierung KEB Automation KG 8 Zertifizierung Sehen Sie dazu auch 2 EU Konformitätserklärung E4, E5, E6 [} 29] 2 UK Declaration of Conformity E4, E5, E6 [} 31] ma_dr_e6-hf-filter-geh6-20344394_de... - Seite 29 = beliebige Ziffer oder Buchstabe Spannungsklassen 230 / 400 Vac Diese Konformitätserklärung ist unter alleiniger Verantwortung der KEB Automation KG erstellt worden Das bezeichnete Produkt stimmt mit den Vorschriften folgender Europäischer Richtlinien überein: Number: Niederspannung : 2014 / 35 / EU...
- Seite 30 8 | Zertifizierung KEB Automation KG ANHANG 1 Dokument-Nr. / Monat.Jahr: ce_dr_rns-e4-e5-e6-j_de.docx / 11.2022 Produktbezeichnung: EMV - Filter - Typenreihe E4 or E5 or E6 xxx - xxxx Größe yy = 03 bis 32 x = beliebige Ziffer oder Buchstabe...
-
Seite 31: Uk Declaration Of Conformity E4, E5, E6
5 Morris CI, Park Farm Industrial Estate, Wellingborough NN8 6XF, UK Declares under sole responsibility that the product as originally delivered Product Name: KEB Combivert ( Assessories EMC-Filters ) yyE4xxx-xxxx, yyE5xxx-xxxx, yyE6xxx-xxxx Model Number: with yy=05 to 32 and x = 0…9 or A….Z... -
Seite 32: Ul-Zertifizierung
8 | Zertifizierung KEB Automation KG 8.3 UL-Zertifizierung Eine Abnahme gemäß UL ist auf dem Typenschild durch nebenstehendes Logo gekennzeichnet. Zur Konformität gemäß UL für einen Einsatz auf dem nordamerikanischen und ka- nadischen Markt sind folgende Hinweise unbedingt zu beachten (englischer Origi- naltext): •... -
Seite 33: Anhang
Anhang | 9 9 Anhang 9.1 Messdiagramme Störspannungsmessung Grenzwert C2 nach 61800-3. Vorgaben: Motorleitungslänge 50 m Ausgangsfrequenz 5 Hz Schaltfrequenz 4 kHz ① ② 150k 400 500 800 1M 4M 5M 6 8 10M Abb. 11: 22-24E6T60-5150 Störspannungsmessung C2 1 QPeak 2 Average 9.2 Informative Werte für den Gebrauch von RCDs Filter Schaltfrequenz... -
Seite 34: Tab. 11 Informative Werte Mit Rcd Doepke 4B Sk
9 | Anhang KEB Automation KG 22E6T60-5150 2 kHz 12 % 4 % 3 % 3 % 23E6T60-5150 2 kHz 19 % 6 % 5 % 5 % 24E6T60-5150 2 kHz 19 % 6 % 5 % 5 % Tab. 11: Informative Werte mit RCD Doepke 4B SK ma_dr_e6-hf-filter-geh6-20344394_de... -
Seite 35: Änderungshistorie
Änderungshistorie | 10 10 Änderungshistorie Ausgabe Version Bemerkung 2023-05 Serienversion 2024-01 Spannungsangabe auf 480/277V geändert. ma_dr_e6-hf-filter-geh6-20344394_de... -
Seite 36: Glossar
VDE 0100) Eigenname für einen KEB Drive Controller. Kunde DGUV Vorschrift 3 Der Kunde hat ein Produkt von KEB erworben und Elektrische Anlagen und Betriebsmittel integriert das KEB Produkt in sein Produkt (Kun- denprodukt) oder veräußert das KEB Produkt wei- EN 55017 ter (Händler). - Seite 37 Glossar Sicherung Typ gG Ganzbereichssicherung: Standardtyp für allgemei- ne Anwendung (trägflink). Sicherung Typ gR Ganzbereichssicherung für Halbleiterbauelemente (superflink). Unterbaufilter Unterbaufilter werden hinter dem Antriebsstrom- richter montiert. Die Befestigungspunkte sind so angeordnet, dass die zugehörigen Antriebsstrom- richter direkt angeschraubt werden können. ma_dr_e6-hf-filter-geh6-20344394_de...
-
Seite 38: Stichwortverzeichnis
Stichwortverzeichnis KEB Automation KG Stichwortverzeichnis Berührungsschutz 22 Einbaulage 20 Einfügungsdämpfung 17 Gewicht 21 Grenzwertklasse 16 Motorleitungslänge 16 Produktmerkmale 12 Rückgabestelle 27 Schutzerdung 23 Sicherung 15 UL Class J 16 UL Typ gR/aR 16 Technische Daten 15 32 Verpackung 27 Wartungsarbeiten 26... - Seite 39 WEITERE KEB PARTNER WELTWEIT: www.keb-automation.com/de/contact...
-
