ANSCHLUSS DES LEISTUNGSTEILS
4.2.2.3 Wechselrichtermodul C - Buchse X1B
Teiledaten Wechselrichtermodul C - Buchse X1B
Steckverbinderhersteller
Internetseite
Bezeichnung
Art.-Nr. Gerätesteckverbinder
Art.-Nr. Crimpkontakt Motoranschluss
Art.-Nr. Crimpkontakt Temperaturüberwachung 1623605

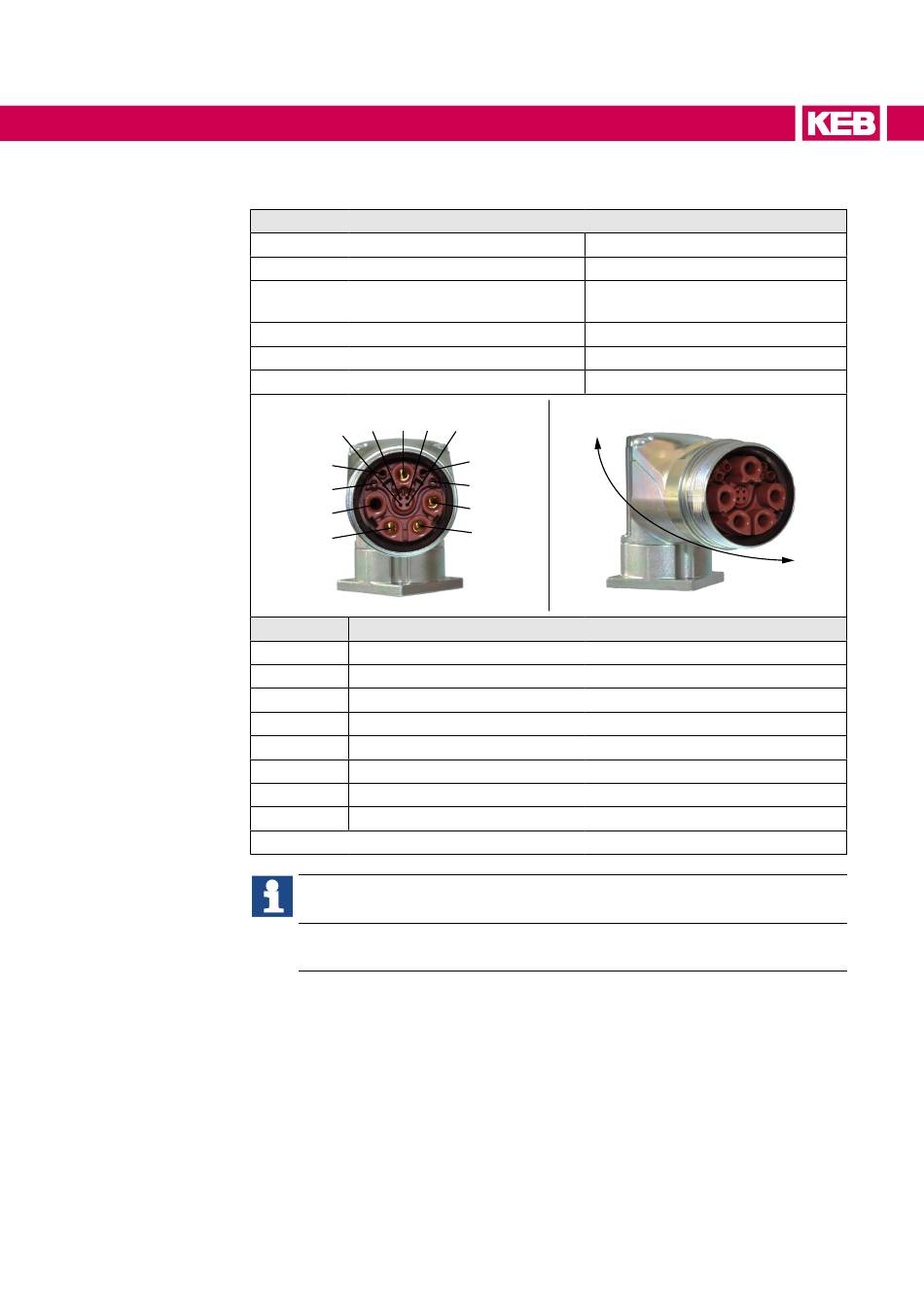

Abbildung 28: Buchse Wechselrichtermodul C (Frontansicht Buchse)
PE
5
6
7
3
4
A
B
Kontakt
Beschreibung
A
Nicht belegt
B
Motoranschluss Phase U
C
Motoranschluss Phase V
D
Motoranschluss Phase W
PE
Schutzleiteranschluss
1
TA1 Temperaturüberwachung +
4
TA2 Temperaturüberwachung -
2, 3, 5-8
Nicht belegt
Ein unverriegelter Steckverbinder ist durch eine Schutzkappe mit IP67 / IP69k zu
verschließen. Art.-Nr. Schutzkappe: Phoenix Contact 1623827.
Geeigneter Gegenstecker =>
Phoenix Contact
www.phoenixcontact.com
Gerätesteckverbinder M40x1,5-
Hybrid
1623365
1623380
Buchse X1B 310° horizontal drehbar
8
2
1
D
C
„Motorstecker für Wechselrichtermodul C".
310°
63
