MECHANISCHE DATEN
3.3.7 Kühlwasseranschluss für alle Gehäusegrößen
Bezeichnung
IN
OUT

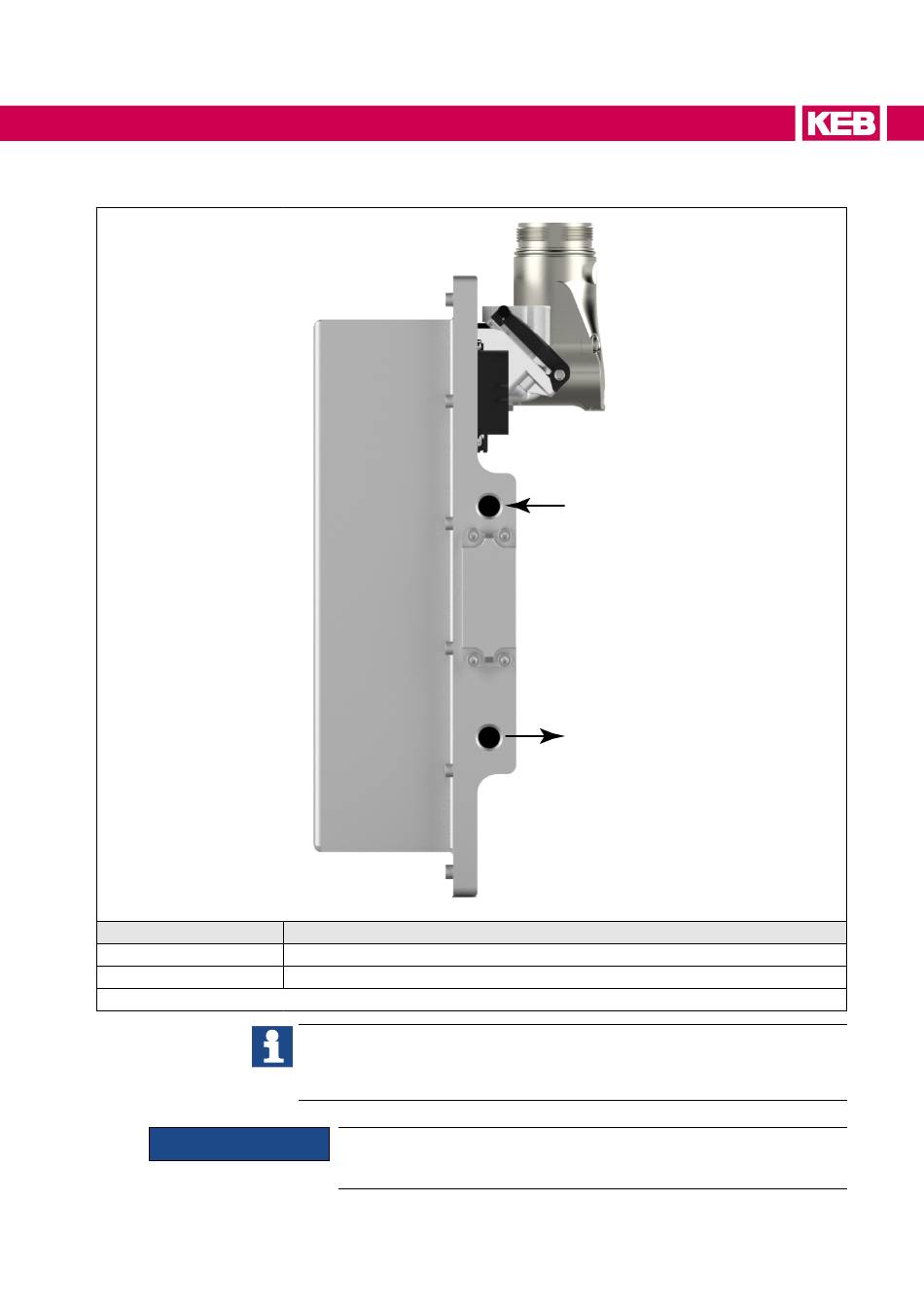

Abbildung 15: Kühlwasseranschluss
ACHTUNG
Ausführung
Kühlmitteleingang G1/4
Kühlmittelausgang G1/4
Es wird empfohlen das G1/4 Innengewinde mit einem G1/4 Außengewinde zu
verbinden. Es muss ein geeignetes Dichtungselement verwendet werden. Me-
tallische Dichtungen sollten aus dem gleichen Werkstoff wie der Kühlkörper sein.
Beim Montieren gelten die allgemeinen herstellerspezifischen Montagemethoden.
Eine Verbindung von G1/4 Innengewinde und einem konischen / kegeli-
gen Außengewinde ist unzulässig.
IN
OUT
