ANSCHLUSS DER STEUERUNG
4.3.2 Anschlussstecker für X1A
Die nachfolgend aufgeführte Steckverbindung ist nicht im Lieferumfang enthalten. Sie
wird durch den Fahrzeughersteller konfektioniert.
Herstellerdaten Zubehör
Steckerverbinder-
hersteller
Internet
Bezeichnung
Art.-Nr.
Pinanzahl
Bezeichnung
Art.-Nr.
Leitungsquerschnitt nach Herstellerangabe
Isolationsdurchmesser nach Herstellerangabe
Steckzyklen
Optionales Zubehör
Bezeichnung
Art.-Nr.

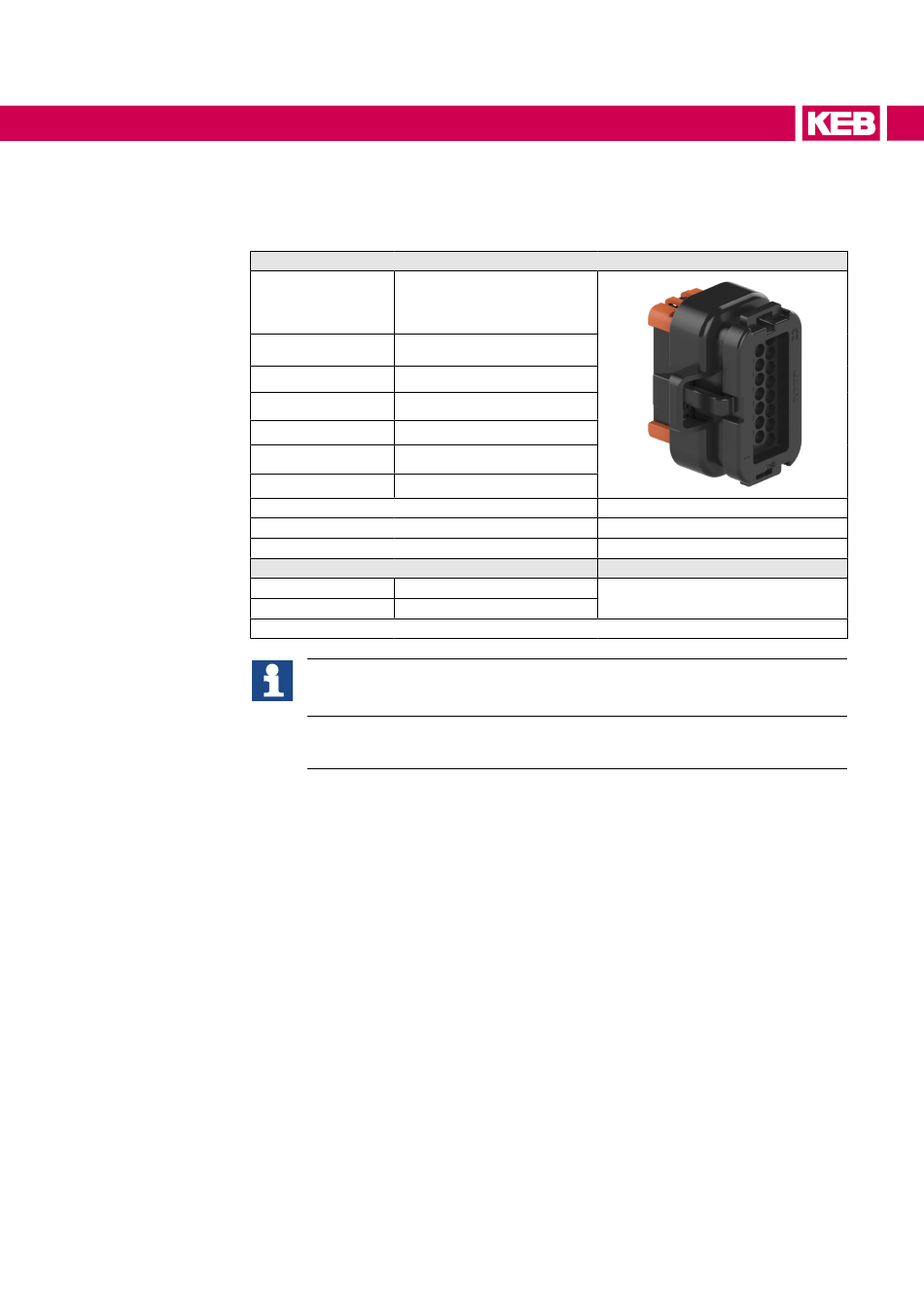

Abbildung 37: Kupplung für Steuerungsstecker X1A
TE connectivity
www.te.com
AMP SEAL PLUG Buchse
770680-1
23-polig
Crimpkontakte
770854-3
Halbschale
776464-1
Die angegebenen Artikelnummern sind als Beispiel zu verstehen. Die für den
Einsatzzweck geeigneten Crimpkontakte sind vom Fahrzeughersteller freizu-
geben. Es müssen goldbeschichtete Crimpkontakte verwendet werden.
Für die Klemmen X1A.1 und X1A.2 wird ein Mindestquerschnitt von 1 mm
empfohlen.
0,5 mm
- 1,25 mm
/ AWG 20-16
2
2
1,7 mm - 2,7 mm
≤ 25
Besonderheit
Wird 2x benötigt
2
73
