INSTALLATION UND ANSCHLUSS
Legende
1
Montagewand
2
Befestigung mit Schraube und Abstandshalter durch die Montagewand

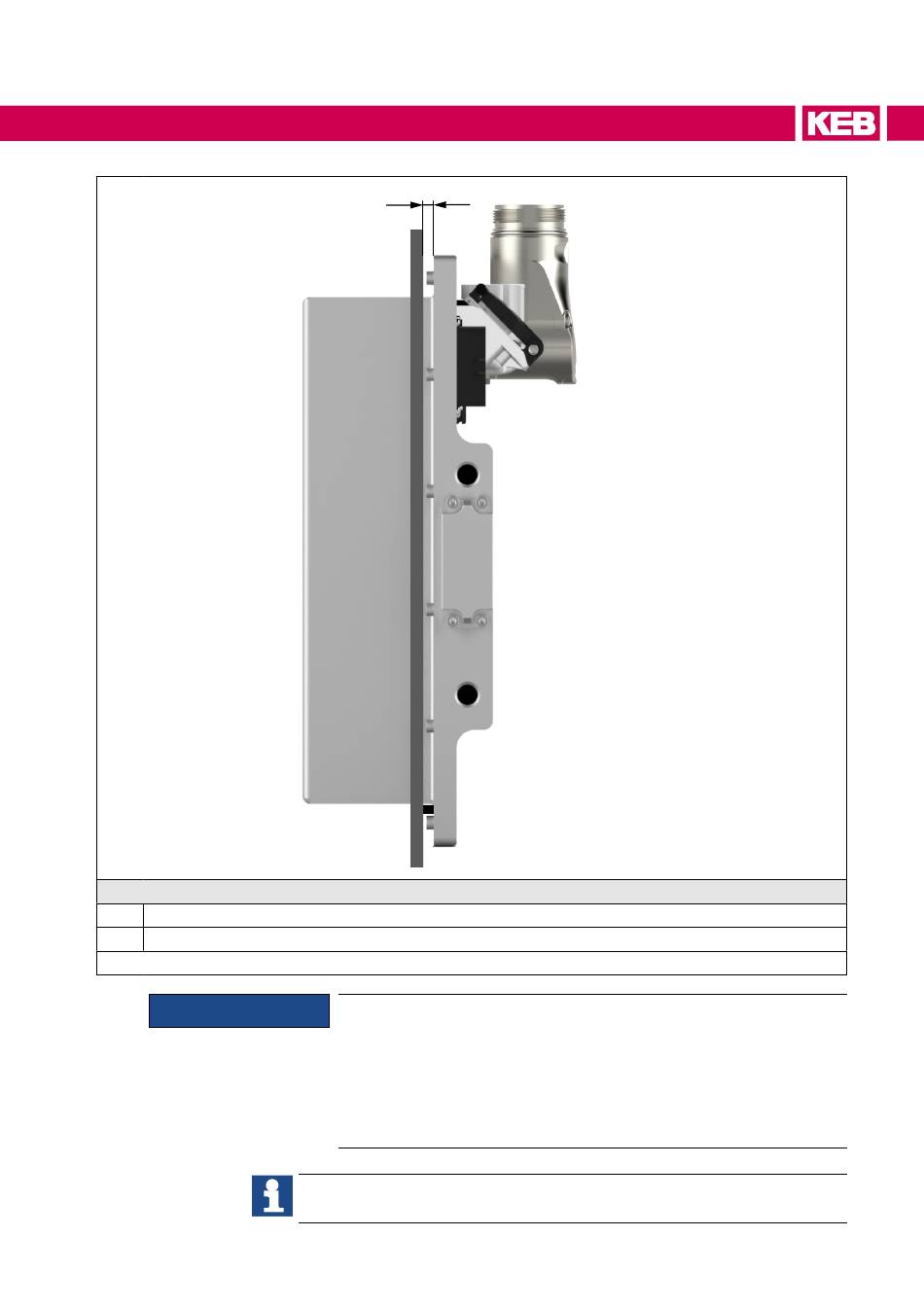

Abbildung 17: Spannen gegen den Gehäusedeckel
ACHTUNG
min. 4 mm
②
①
•
Das Befestigungsmaterial ist individuell auf den jeweiligen Anwen-
dungsfall auszulegen.
•
Das Spannen gegen den Gehäusedeckel ist nicht zulässig.
•
Bei Durchsteckvarianten ist das Spannen auf die M4-Schrauben-
köpfe nicht zulässig.
•
Es muss mit einem Abstandshalter gearbeitet werden, der die
Schraubenkopfhöhe von 4 mm überbrückt.
Der Abstandshalter ist nicht im Lieferumfang enthalten oder als Zubehör erhältlich.
53
