PRODUKTBESCHREIBUNG
2.3 Nicht bestimmungsgemäßer Gebrauch
Hierzu zählen:
•
•
•
•
Ein nicht bestimmungsgemäßer Gebrauch durch den Kunden, Anwender oder sonstigen
Dritten führt zum Verlust aller dadurch verursachten Ansprüche gegen den Hersteller.

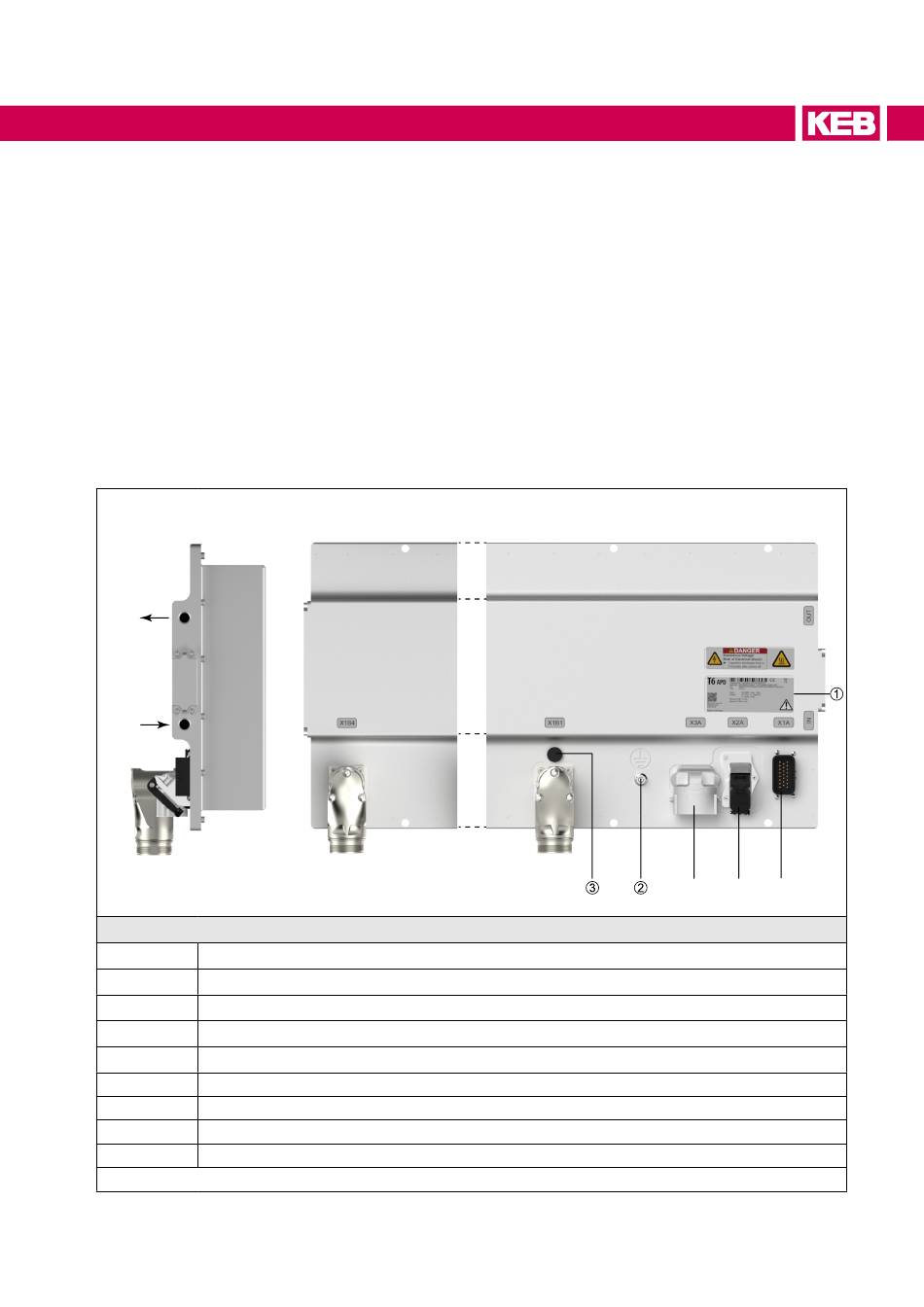

2.4 Übersicht des COMBIVERT T6
OUT
IN
Legende
1
Typenschild
2
Zentraler Masseanschluss, Anschluss für Schutzerde, => „Schutzerde".
3
Druckausgleichsventil für das Gehäuse
X1A
Stecker für Steuersignale, LV-DC-Eingang (Bordnetz), HVIL, CAN und KEB Diagnose
X2A
Ethernet-Schnittstelle RJ45
X3A
HV-DC-Eingang
X1B1...X1B6 Motorausgang, Anzahl gemäß verbauter Wechselrichtermodule (max. 6)
IN
Kühlmitteleingang (Anschluss G 1/4)
OUT
Kühlmittelausgang (Anschluss G 1/4)
Abbildung 2:
T6
Gesamtübersicht
APD -
Der COMBIVERT T6
darf nicht als AIC (Active Front End) verwendet werden.
APD
Der COMBIVERT T6
darf nicht uneingeschränkt an einem AIC (Active Front
APD
End) betrieben werden.
Betrieb außerhalb der in den technischen Daten angegebenen Grenzwerten.
Betrieb von Steckdosenverbrauchern am Ausgang des Moduls ohne Netznachbil-
dung.
APD
X1B2...max. X1B6
X3A
X1B1
X2A
X1A
27
