ANSCHLUSS DES LEISTUNGSTEILS
4.2 Anschluss des Leistungsteils
Vorkonfektionierte Leitungen verwenden
► Optimale Schirmanbindung an die Funktionserde.
► Optimale EMV−technische Installation.
► Einhaltung der Betriebsbedingungen.
4.2.1 Hochvolt-DC Versorgung
Legende
1
2
3
4
5
6
7

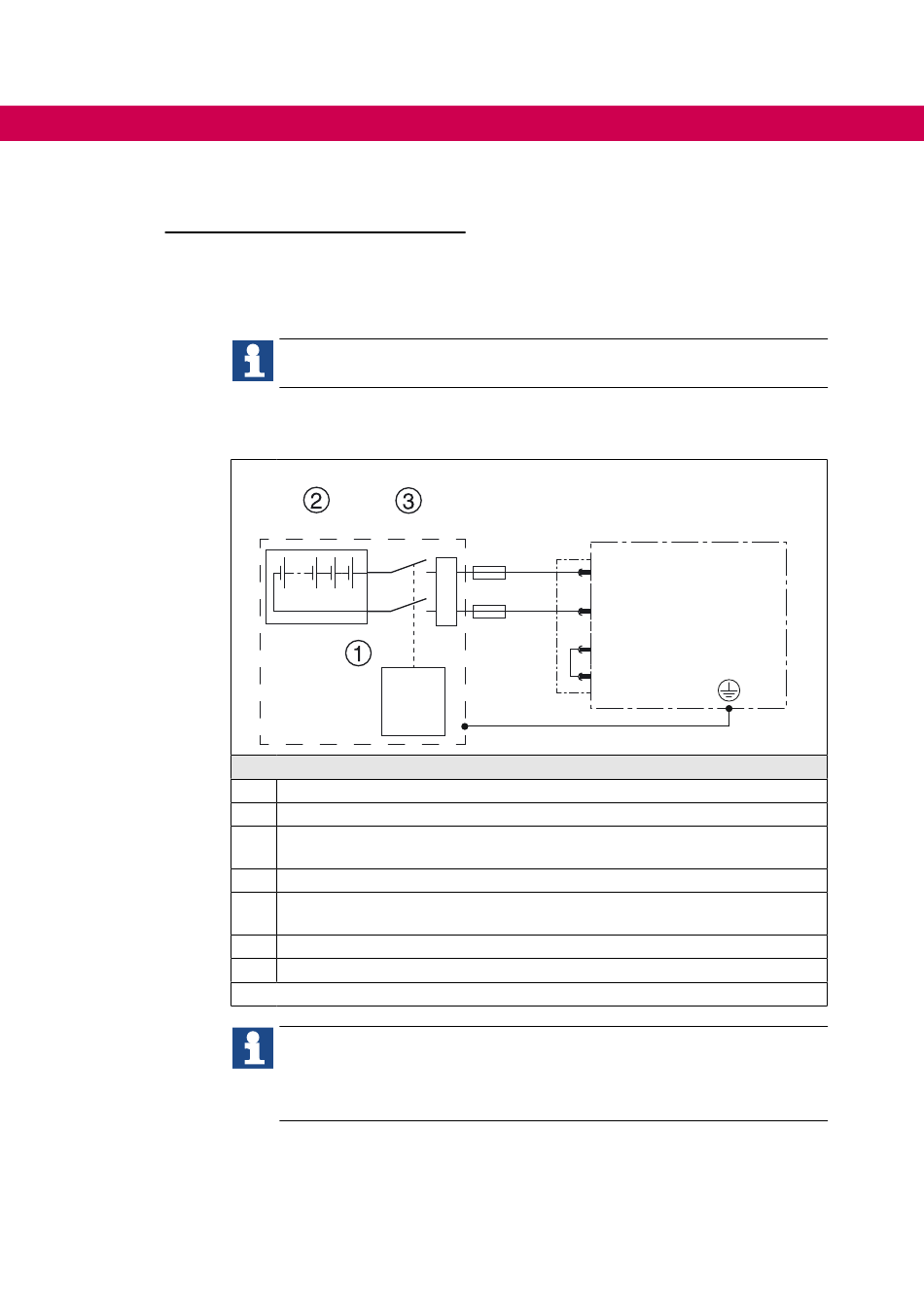

Abbildung 20: Anschluss bei Gleichspannungsversorgung
56
Die IP-Schutzarten für die Stecker beziehen sich immer auf den gesteckten und
verriegelten Zustand.
➃ ➄
+
+ + +
Fahrzeug
Energiequelle (z.B. Hochvoltbatterie DC 520...750 V)
Leistungstrennschalter oder -relais; Ansteuerung z.B. vom HVIL (Hochvoltin-
terlock) der Fahrzeugsteuerung oder Isolationswächter
Vorladeschaltung
Sicherungen Typ aR; auf den zulässigen Spannungsbereich achten !
=>
„Elektrische Systemdaten"
HV-DC-Kupplung (nicht im Lieferumfang enthalten)
KEB COMBIVERT T6
APD
Der T6
muss über eine geeignete Schaltung vorgeladen werden. Diese ist
APD
z.B. passiv mit einem minimalen Vorladewiderstand von 3 Ω oder aktiv mit Hilfe
von Leistungselektronik auszuführen. Bei der Auslegung ist der zulässige Strom
der verwendeten DC-Sicherung zu berücksichtigen. Dies kann zu einem größe-
ren minimalen Vorladewiderstand führen.
➅
➆
HV-DC+
HV-DC-
HVIL_in
HVIL_out
