SYSTEM- UND MODULDATEN
Betrieb im Bereich der Thermischen Überlastgrenze
Aufgrund der hohen Steilheit der Überlastcharakteristik ist die Dauer einer zulässigen
Überlast in diesem Bereich nicht exakt zu bestimmen. Daher sollte bei der Auslegung
des Antriebswechselrichters von einer maximalen Überlastzeit von 300 s ausgegangen
werden.
3.2.5.2 Frequenzabhängiger Maximalstrom (OL2)
Die Kennlinien der Maximalströme für eine Schaltfrequenz, die von der Ausgangsfre-
quenz abhängig sind, sehen für jeden Antriebswechselrichter im Detail unterschiedlich
aus, aber generell gilt folgende Regel:
•
In den Antriebswechselrichterparametern ist einstellbar, ob bei Überschreiten der Maxi-
malströme ein Fehler (OL2) ausgelöst werden soll, oder die Schaltfrequenz automatisch
verringert wird „Derating".
Die folgende Kennlinie gibt den zulässigen Maximalstrom für die Ausgangsfrequenz-
werte 0 Hz, 3 Hz, 6 Hz, 12,5 Hz 25 Hz und 50 Hz an. Es wird beispielhaft das Modul A
dargestellt.
240
220
200
180
160
140
120
100
80
60
40
20
0
0
5
10
Legende
Abschaltstrom I
OC
Softwarestromgrenze I
Schaltfrequenz 8 kHz
Steht nicht für die Modulation zur Verfügung. Bei 180% Überlast wird der Fehler OC ausgelöst.

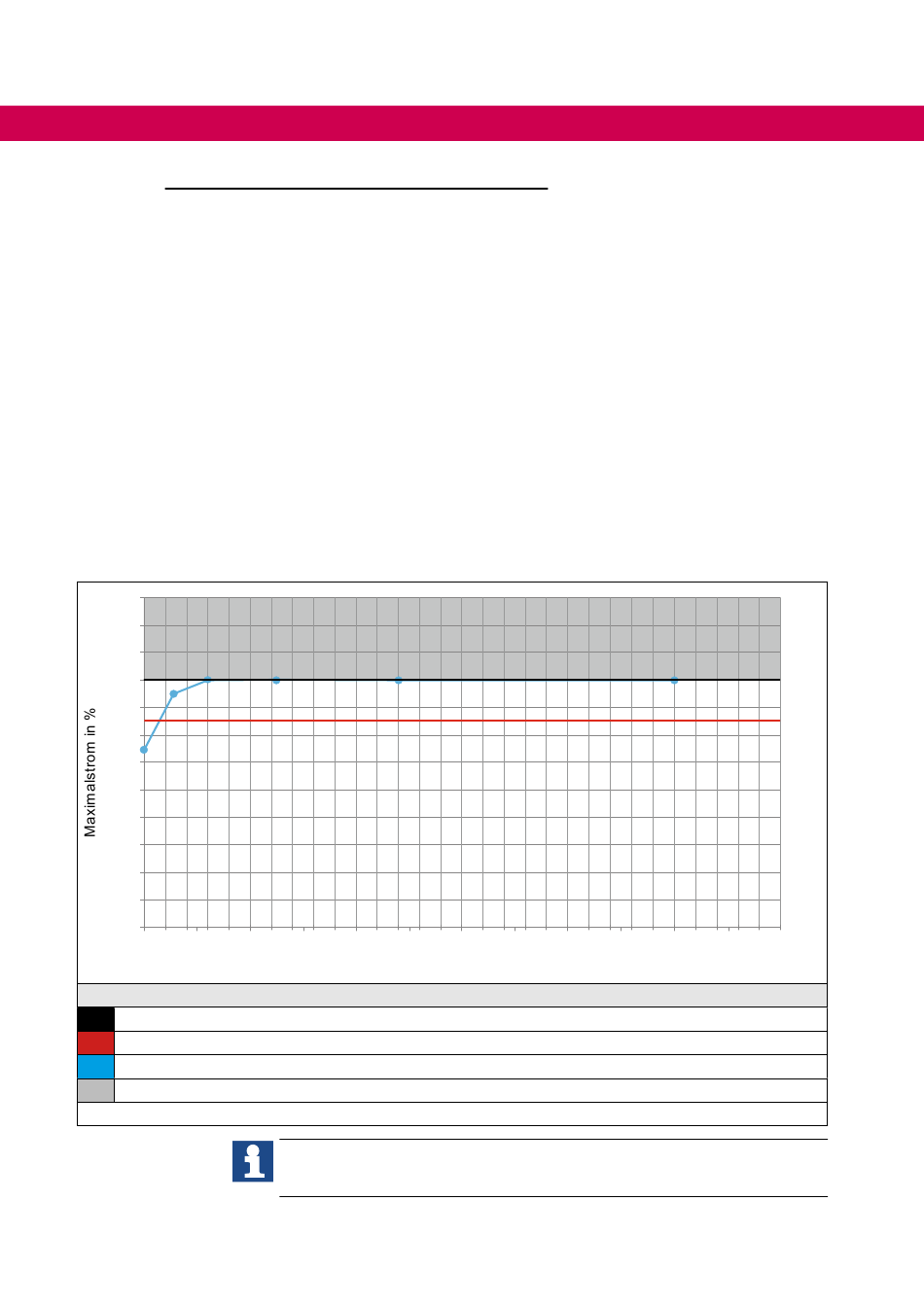

Abbildung 7:
Typische Überlastcharakteristik in den unteren Ausgangsfrequenzen (OL2) Bsp. Modul A
38
Für Schaltfrequenzen > Bemessungsschaltfrequenz gelten niedrigere Maximalströme.
15
20
25
Ausgangsfrequenz in Hz
(Die Grenze ist mit Parameter is35 einstellbar)
lim
Der frequenzabhängie Maximalstrom I
Ausgangsbemessungsstrom I
Ab dem letzten angegebenen Ausgangsfrequenzwert bleibt der Strom konstant.
30
35
40
45
bezieht sich prozentual auf den
lim
.
N
50
55
60
