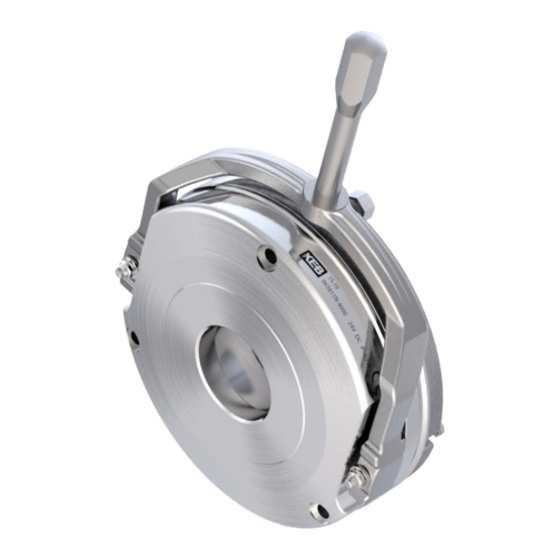

- Seite 1 COMBISTOP T YP 38 GEBRAUCHSANLEITUNG | INSTALLATION TYP 38 GRÖSSE 2...11 Originalanleitung Dokument 20228574 DE 03...
-
Seite 3: Vorwort
VORwORT Vorwort Die beschriebenen Geräte oder Anbauteile sind Entwicklungen der KEB Automation KG. Die beigefügten Unterlagen entsprechen dem bei Drucklegung gültigen Stand. Druck- fehler, Irrtümer und technische Änderungen vorbehalten. Signalwörter und Auszeichnungen Bestimmte Tätigkeiten können während der Installation, des Betriebs oder danach Ge- fahren verursachen. -
Seite 4: Gesetze Und Richtlinien
Sollten Sie weitere Informationen benötigen oder sollten Probleme auftre- ten, die in der Dokumentation nicht ausführlich genug behandelt werden, können Sie die erforderliche Auskunft über die örtliche Vertretung der KEB Automation KG erhalten. Die Verwendung unserer Geräte in den Zielprodukten erfolgt außerhalb unserer Kontrollmöglichkeiten und liegt daher ausschließlich im Verantwortungsbereich... -
Seite 5: Inhaltsverzeichnis
3.1 Betriebsbedingungen ........................18 3.1.1 Klimatische Umweltbedingungen ..................18 3.1.2 Mechanische Umweltbedingungen ..................18 3.1.3 Elektrische Betriebsbedingungen ..................18 3.2 Gerätedaten COMBISTOP 38 ......................19 3.2.1 Übersicht ..........................19 3.3 Abmessungen und Gewichte ....................... 20 3.3.1 Ausführung ohne Optionen ....................20 3.3.2 Ausführung mit Handlüftung .................... - Seite 6 INHALTSVERZEICHNIS 3.4 Zubehör ............................24 3.4.1 Flansch, Reibscheibe ......................24 3.4.2 Staubschutzring ........................25 4 Montage ................ 26 4.1 Hinweise zur Montage ........................26 4.1.1 Prüfungen vor der Montage der Bremse ................26 4.1.2 Während der Montage beachten ..................27 4.2 Bremse montieren .........................
- Seite 7 INHALTSVERZEICHNIS 9 wartung und Service ........... 43 9.1 wartungsintervalle ........................43 9.2 Service ............................43 9.2.1 Bremse demontieren ......................43 9.2.2 Luftspalt prüfen ........................44 9.2.2.1 Kontrolle des Luftspalts X ....................45 9.2.3 Luftspalt nachstellen ......................46 9.2.4 Austausch des Belags ......................47 9.2.5 Prüfung der Funktion Handlüftung (Option) ...............
-
Seite 8: Abbildungsverzeichnis
ABBILDUNGSVERZEICHNIS Abbildungsverzeichnis Abbildung 1: Übersicht COMBISTOP Typ 38..................17 Abbildung 2: Abmessungen COMBISTOP Typ 38 ohne Optionen ............20 Abbildung 3: Abmessungen COMBISTOP Typ 38 Handlüftung ............21 Abbildung 4: Abmessungen COMBISTOP Typ 38 Doppelbremse ............22 Abbildung 5: Abmessungen COMBISTOP Typ 38 Reibscheibe / Flansch ........... 24 Abbildung 6: Abmessungen COMBISTOP Typ 38 Staubschutzring ............. -
Seite 9: Glossar
Elektromagnetische Verträglichkeit Europäische Norm Endkunde Der Endkunde ist der Verwender des Kunden-Produkts. Funktionserde Bezugspotenzial, Masse Hersteller Der Hersteller ist KEB, sofern nicht anders bezeichnet (z.B. als Ma- schinen-, Motoren-, Fahrzeug- oder Klebstoffhersteller). Internationale Norm IP xx Schutzart (xx für Level) KEB-Produkt... -
Seite 10: Normenverzeichnis
NORMENVERZEICHNIS Normenverzeichnis VDE 0580 Elektromagnetische Geräte und Komponenten DGUV Vorschrift 3 Elektrische Anlagen und Betriebsmittel DIN 46228-1 Aderendhülsen; Rohrform ohne Kunststoffhülse DIN 46228-4 Aderendhülsen; Rohrform mit Kunststoffhülse DIN IEC 60364-5-54 Errichten von Niederspannungsanlagen - Teil 5-54: Auswahl und Errichtung elektrischer Betriebsmittel - Erdungsanlagen, Schutzleiter und Schutzpotential- ausgleichsleiter (IEC 64/1610/CD) EN 60204-1 Sicherheit von Maschinen - Elektrische Ausrüstung von Maschinen Teil 1: Allge-... -
Seite 11: Grundlegende Sicherheitshinweise
GRUNDLEGENDE SICHERHEITSHINwEISE 1 Grundlegende Sicherheitshinweise Die folgenden Sicherheitshinweise sind vom Hersteller für den Bereich der Antriebs- technik erstellt worden. Sie können durch örtliche, länder- oder anwendungsspezifische Sicherheitsvorschriften ergänzt werden. Sie bieten keinen Anspruch auf Vollständigkeit. Nichtbeachtung führt zum Verlust von Schadensersatzanspruch. ACHTUNG Gefahren und Risiken durch Unkenntnis. -
Seite 12: Installation Und Einbau
GRUNDLEGENDE SICHERHEITSHINwEISE 1.3 Installation und Einbau ACHTUNG Quetschen und Klemmen der Finger durch Eigenrotation. ► Vor dem Einbau darauf achten, dass der Antrieb lastfrei ist. ► Antrieb gegen Verdrehen sichern. Folgende Einbaumaßnahmen berücksichtigen, um Störungen vorzubeugen ► Die Kupplung nicht in explosionsgefährdeter Umgebung einsetzen. ►... -
Seite 13: Wartung
GRUNDLEGENDE SICHERHEITSHINwEISE VORSICHT Hohe Temperaturen durch Bremsvorgang Verbrennung der Haut ! ► Heiße Oberflächen berührungssicher abdecken. ► Falls erforderlich, Warnschilder an der Anlage anbringen. ► Temperatur prüfen und Kupplung gegebenfalls abkühlen lassen. VORSICHT Rotierende Teile Schlag oder Quetschen von Körperteilen ! ►... -
Seite 14: Entsorgung
GRUNDLEGENDE SICHERHEITSHINwEISE 1.7 Entsorgung Elektronische Geräte der KEB Automation KG sind für die professionelle, gewerbliche Weiterverarbeitung bestimmt (sog. B2B-Geräte). Hersteller von B2B-Geräten sind verpflichtet, Geräte, die nach dem 14.08.2018 her- gestellt wurden, zurückzunehmen und zu verwerten. Diese Geräte dürfen grundsätzlich nicht an kommunalen Sammelstellen abgegeben werden. -
Seite 15: Produktbeschreibung
Angaben hinausgehender Einsatz gilt ebenfalls als nicht bestimmungs- gemäß. Der tatsächliche Einsatz und die Verwendung der Bremse in den Zielprodukten erfolgen außerhalb der Kontrollmöglichkeiten der KEB Automation KG und liegen daher aus- schließlich im Verantwortungsbereich des Betreibers. Einschränkung Wenn das Produkt in Maschinen eingesetzt wird, die unter Ausnahmebedingungen ar- beiten, lebenswichtige Funktionen, lebenserhaltende Maßnahmen oder eine außerge-... -
Seite 16: Nicht Bestimmungsgemäßer Gebrauch
• das Produkt falsch montiert oder gewartet wurde. Bei Zuwiderhandlungen verliert die Bremse ihre EU-Konformität und es erlöschen die Haftungsansprüche gegen die KEB Automation KG. 2.4 Typenschlüssel Die Typenbezeichnung und die Ausführung kann dem Typenschild bzw. der Signierung entnommen werden. -
Seite 17: Übersicht
PRODUKTBESCHREIBUNG 2.5 Übersicht ➀ Legende Größe 02 bis 06 2a / 2b Nabe Größe 07 bis 11 3a / 3b Belag Magnetsystem Reibscheibe (optional) Magnet Flansch (optional) E-Stück (Einstellstück) Handlüftung (optional) Anker Staubschutzring (optional) Abbildung 1: Übersicht COMBISTOP Typ 38 2.6 Funktionsbeschreibung Die Bremskraft wird im stromlosen Zustand von Druckfedern aufgebracht, die den Anker und den Belag gegen die Reibflächen drücken. -
Seite 18: Technische Daten
3 Technische Daten 3.1 Betriebsbedingungen 3.1.1 Klimatische Umweltbedingungen Lagerung Norm Klasse Bemerkungen Umgebungstemperatur EN 60721-3-1 -25…55 °C Relative Luftfeuchte < 50 % (ohne Kondensation) Lagerungshöhe – – Max. 3000 m über NN Transport Norm Klasse Bemerkungen Umgebungstemperatur -25…60 °C EN 60721-3-2 Relative Luftfeuchte 95 % bei 40 °C (ohne Kondensation) EN 60721-3-2... -
Seite 19: Gerätedaten Combistop 38
GERÄTEDATEN COMBISTOP 38 3.2 Gerätedaten COMBISTOP 38 3.2.1 Übersicht Gerätegröße Bemessungsmoment / Nm 1000 nach Einlauf Bemessungsleistung Bemessungsspannung 24 / 105 / 180 / 205 N_dc Einschaltdauer ED / % Drehzahl für n / 1/min 3000 1500 Betriebsbremsung Max. Drehzahl für... -
Seite 20: Abmessungen Und Gewichte
ABMESSUNGEN UND GEwICHTE 3.3 Abmessungen und Gewichte 3.3.1 Ausführung ohne Optionen 02…1138N/H-xxxx Abmessungen / mm Gewicht / kg Größe 3811N/H max. 34,2 1-1,5 37,7 3x4,2 37,2 2-2,5 41,7 3x5,3 47,2 2-2,5 51,7 3x6,5 52,7 2,5-3 57,7 3x6,5 59,8 2,5-3 68,8 3x8,5 75,5 3x8,5... -
Seite 21: Ausführung Mit Handlüftung
ABMESSUNGEN UND GEwICHTE 3.3.2 Ausführung mit Handlüftung 02…113813N/DEN-xxxx 02…113813H/DEH-xxxx Abmessungen / mm Größe 105,5 53,5 500 +15/-5 25,5 500 +15/-5 26,2 500 +15/-5 30,5 500 +15/-5 39,5 500 +15/-5 750 ±15 46,5 750 ±15 750 ±15 750 ±15 1000 ±15 Abbildung 3: Abmessungen COMBISTOP Typ 38 Handlüftung Mechanisches Lüften mit Sechskantschraube. -
Seite 22: Ausführung Durch Doppelbremse
ABMESSUNGEN UND GEwICHTE 3.3.3 Ausführung durch Doppelbremse Nabenvariante 1 Nabenvariante 2 weiter auf nächster Seite Abbildung 4: Abmessungen COMBISTOP Typ 38 Doppelbremse... -
Seite 23: Abmessungen Combistop Typ 38 Doppelbremse
ABMESSUNGEN UND GEwICHTE Abmessungen / mm Größe Gewicht / kg 105,5 53,5 34,2 39,4 45,5 22,5 37,2 47,5 47,2 51,4 52,7 55,9 59,8 64,6 77,1 79,9 82,1 88,9 94,9 98,6 Abmessungen / mm Größe D1/D2 max. 12,5 12,5 18,5 57/76 19,5 14,5 16,5... -
Seite 24: Zubehör
ZUBEHÖR 3.4 Zubehör 3.4.1 Flansch, Reibscheibe Flansch mit Bund für Staubschutzring 00…1138510-xxxx Reibscheibe Größe 10-11 6x 60° 02…0638515-xxxx weiter auf nächster Seite Abbildung 5: Abmessungen COMBISTOP Typ 38 Reibscheibe / Flansch... -
Seite 25: Staubschutzring
ZUBEHÖR Abmessungen / mm Größe Gewicht / kg ─ ─ ─ ─ ─ 0,08 3xM4 3xM5 0,35 3xM6 131,5 0,75 3xM6 3xM8 ─ 3xM8 ─ ─ ─ 2,10 ─ 3xM8 ─ ─ ─ 2,70 ─ 3xM10 ─ ─ ─ 3,70 ─... -
Seite 26: Montage
HINwEISE ZUR MONTAGE 4 Montage Sofern nicht anders angegeben, beziehen sich die genannten Ziffern in die- sem Kapitel auf => „Abbildung 1: Übersicht COMBISTOP Typ 38“. 4.1 Hinweise zur Montage 4.1.1 Prüfungen vor der Montage der Bremse Führen Sie vor der Montage der Bremse folgende Prüfungen durch: ►... -
Seite 27: Während Der Montage Beachten
► Die Bewegung des Ankers darf nicht durch in den Luftspalt eindringende Fremd- körper behindert werden. Gegebenenfalls sind Schutzmaßnahmen zu ergreifen. ► Die Exzentrizität des Befestigungslochkreises zum Wellenstumpf darf folgende Werte nicht überschreiten: COMBISTOP 38 03…06 07…10 Exzentrizität / mm ►... -
Seite 28: Schritt 1: Montage Der Nabe
BREMSE MONTIEREN 4.2.1 Schritt 1: Montage der Nabe Montieren Sie die Nabe auf der Motorwelle und setzen Sie die Nabe auf der Motorwelle axial fest. Nabe und Beläge dürfen nicht beschädigt werden ! ① ② ③ ④ Legende Motorwelle Sicherungsring Nabe Belag Abbildung 7:... -
Seite 29: Schritt 2: Montage Des Belags
BREMSE MONTIEREN 4.2.2 Schritt 2: Montage des Belags Schieben Sie den Belag auf die Nabe. Achten Sie dabei darauf, dass der Belag nicht durch versetztes oder schiefes Aufsetzen beschädigt wird. Der Belag muss leichtgängig auf der Nabe gleiten ! ① ②... -
Seite 30: Schritt 3: Montage Des Magnetsystems
BREMSE MONTIEREN 4.2.3 Schritt 3: Montage des Magnetsystems Schieben Sie das komplett montierte Magnetsystem über die Nabe und Belag. Achten Sie dabei auf Leichtgängigkeit des Belags. Befestigen Sie das Magnetsystem mit drei Zy- linderschrauben. Beachten Sie dabei die folgenden Hinweise zu den Zylinderschrauben! ①... -
Seite 31: Mikroschalter (Option)
MIKROSCHALTER (OPTION) 4.3 Mikroschalter (Option) • Ein Mikroschalter kann nur nachträglich angebaut werden, wenn die Bremse dafür vorbereitet ist. Darum muss die Variante bereits ab Werk bestellt werden. • Ist die Bremse mit einem Mikroschalter ausgestattet, ist die Schutzklas- se IP65 nicht mehr gegeben! Der Mikroschalter kann zur Ankerpositionsüberwachung oder als Verschleißkontrolle verwendet werden. -
Seite 32: Nachstellung Und Wechsel Des Mikroschalters
MIKROSCHALTER (OPTION) 4.3.3 Nachstellung und wechsel des Mikroschalters ACHTUNG Unbefugter Austausch, Reparatur und Modifikationen ! Nachstellung und Wechsel des Mikroschalters darf ausschließlich von Fachpersonal durchgeführt werden ! VORSICHT Verlust der Bremswirkung ! Vor Wechsel des Mikroschalters, ist die Last gegen unbeabsichtigtes Verfahren mechanisch zu sichern und die Bremse lastfrei zu machen ! Legende Mikroschalter... -
Seite 33: Demontage
MIKROSCHALTER (OPTION) 4.3.3.1 Demontage • Entfernen Sie die beiden Zylinderschrauben. • Entnehmen Sie den Mikroschalter. 4.3.3.2 Montage • Die Montage des Mikroschalters erfolgt in umgekehrter Reihenfolge. • Schließen Sie den Mikroschalter nach folgendem Anschlussschema an: 4.3.3.3 Anschluss Mikroschalter Der Mikroschalter ist als Schließer anzuschließen (Klemme 1 und 4). Legende Masse (schwarz) Öffner (braun) -
Seite 34: Nachstellen Des Mikroschalters
MIKROSCHALTER (OPTION) 4.3.3.4 Nachstellen des Mikroschalters VORSICHT Verlust der Bremswirkung! Vor der Überprüfung der Mikroschaltereinstellung, ist die Last gegen un- beabsichtigtes Verfahren mechanisch zu sichern und die Bremse lastfrei zu machen ! ① ④ ② ③ Legende Mikroschalter Zylinderschrauben Sechskantschraube Sechskantmutter Abbildung 13: Nachstellen des Mikroschalters ►... -
Seite 35: Elektrischer Anschluss
► Mit der vorhandenen Spannungsquelle vergleichen. ► Die maximale Eingangsspannung U darf nicht überschritten werden. ► Nur anschliessen, wenn die Werte übereinstimmen. Sollte keine geeignete Gleichspannung zur Verfügung stehen, kann folgendes KEB Zu- behör verwendet werden: • Einweg- und Brückengleichrichter (COMBITRON 91) •... -
Seite 36: Wechselstromseitiges Schalten
ELEKTRISCHER ANSCHLUSS ACHTUNG Anschluss bei Antriebsstromrichterbetrieb. ► Gleichrichter oder Powerboxen werden bei Betrieb an Antriebs- stromrichtern zerstört. ► Gleichrichter oder Powerboxen dürfen nur direkt am Netz ange- schlossen werden. Einfluss auf die Verknüpfungszeit ! Die Bremse kann gleichstrom- oder wechselstromseitig abgeschaltet werden. Gleichstromseitiges Abschalten verkürzt die Verknüpfungszeit, d. -
Seite 37: Anschluss Im Klemmkasten Bei Wechselstromseitigem Schalten
ELEKTRISCHER ANSCHLUSS 5.1.1.2 Anschluss im Klemmkasten bei wechselstromseitigem Schalten ① Legende Drahtbrücke Abbildung 12: Anschluss im Klemmkasten bei wechselstromseitigem Schalten ► Für Antriebsstromrichterbetrieb nicht zulässig, da die Powerbox oder der Gleich- richter zerstört würden. ► Drahtbrücke installieren, damit der Motor nicht gegen die Bremse arbeitet. -
Seite 38: Gleichstromseitiges Schalten
ELEKTRISCHER ANSCHLUSS 5.1.2 Gleichstromseitiges Schalten Das Schalten erfolgt zwischen Gleichrichter und Bremse. KEB Gleichrichter und Power- boxen sind gegen die beim Schalten auftretenden Spannungsspitzen geschützt. Abbildung 13: Anschluss bei gleichstromseitigem Schalten ► Für Antriebsstromrichterbetrieb nicht zulässig, da die Powerbox oder der Gleich-... -
Seite 39: Gleich- Und Wechselstromstromseitiges Schalten
ELEKTRISCHER ANSCHLUSS 5.1.3 Gleich- und wechselstromstromseitiges Schalten Abbildung 14: Anschluss bei gleich- und wechselstromseitigem Schalten ► Antriebsstromrichterbetrieb möglich, da die Powerbox oder der Gleichrichter vom Netz versorgt wird. ► Bei Antriebsstromrichterbetrieb den Schalter beim Hochlaufen über digitalen Aus- gang schalten. ►... -
Seite 40: Inbetriebnahme
PRÜFUNGEN VOR DER INBETRIEBNAHME DER BREMSE 6 Inbetriebnahme 6.1 Prüfungen vor der Inbetriebnahme der Bremse 6.1.1 Sichtprüfung • Stimmen Anschluss- und Bemessungsspannung (Typenschild) überein ? • Sind äußere Beschädigungen sichtbar ? • Sind Verunreinigungen im Funktionsbereich oder Fremdkörper im Luftspalt der Bremse vorhanden ? 6.1.2 Lastfrei Prüfung •... -
Seite 41: Bedienung
„5.1 Anschluss der Bremse“. Die max. Anzahl von Schaltzyklen dürfen dabei nicht überschritten werden => „3.2 Gerätedaten COMBISTOP 38“ 7.1 Handlüftung (Option) Optional kann die Bremse mit einer Handlüftung geliefert werden. Im Störungsfall kann die Bremse so per Handlüftung betätigt werden. -
Seite 42: Fehlerbehebung
Reinigungsmit- teln. Magnetspule oder An- Tauschen Sie die Kupplung aus. schlussleitung defekt Setzen Sie einen Schnellschalter Zu starke Erwärmung (z. B. KEB Powerbox) ein. Beschädigte Verzahnung Ersetzen Sie den Belag und die verhindert die Bewegung Nabe. des Ankers Keine Bremsfunktion Reinigen Sie die Reibflächen,... -
Seite 43: Wartung Und Service
wARTUNG UND SERVICE 9 wartung und Service • Die allgemeinen Sicherheitshinweise beachten. • Bei Wartungs- und Reparaturarbeiten darf die Bremse nicht unter Spannung ste- hen ! • Schützen Sie elektrische und elektronische Bauteile vor Spritzwasser. 9.1 wartungsintervalle Bauartbedingt kann die Bremse COMBISTOP Typ 38 nur im ausgebautem Zustand überprüft werden. -
Seite 44: Luftspalt Prüfen
wARTUNG UND SERVICE 9.2.2 Luftspalt prüfen Die Bremsen werden ab Werk mit anbaufertiger Voreinstellung des Luftspalts „X “ Nenn (Nennluftspalt) geliefert. Durch Verschleiß vergrößert sich der Luftspalt. Um eine stö- rungsfreie Funktion zu gewährleisten, muss der Luftspalt (Abstand Magnetgehäuse auf Belag) in regelmäßigen Abständen im spannungsbeaufschlagten Zustand mittels Mess- uhr (Messbrücke) kontrolliert werden. -
Seite 45: Kontrolle Des Luftspalts X
wARTUNG UND SERVICE 9.2.2.1 Kontrolle des Luftspalts X ► Schließen Sie die Bremse an Bemessungsspannung an (Anker muss am Magneten anliegen). ► Die Anschlussspannung entnehmen Sie den Leistungsdaten auf dem Typenschild am Magneten oder den Zeichnungsunterlagen. ► Justieren Sie die Messbrücke mit Messuhr (Null-Einstellung). ►... -
Seite 46: Luftspalt Nachstellen
wARTUNG UND SERVICE 9.2.3 Luftspalt nachstellen ACHTUNG Beschädigung der Bremse Möglichkeit zum Nachstellen kontrollieren ! ► Datenblatt kontrollieren, ob sich der Luftspalt verstellen lässt. ► Einstellstücke können je nach Ausführung fest montiert und unbe- weglich sein. Durch Verschleiß vergrößert sich der Nennluftspalt. Um eine störungsfreie Funktion zu gewährleisten, soll der Luftspalt nach Erreichen des Luftspaltes “X “... -
Seite 47: Austausch Des Belags
wARTUNG UND SERVICE 9.2.4 Austausch des Belags VORSICHT Verlust der Bremswirkung ! Last sichern ! ► Beschädigungen an der Nabe sind unbedingt zu vermeiden. ► Achten Sie darauf, dass der Belag nicht durch versetztes oder schiefes Aufsetzen beschädigt wird. ► Der Belag darf nicht mit Reinigungs- oder Lösungsmitteln in Verbin- dung kommen. -
Seite 48: Überprüfung Des Einstellmaßes
wARTUNG UND SERVICE 9.2.5.1 Überprüfung des Einstellmaßes Das Einstellmaß „m“ muss bei angezogenem Anker überprüft / eingestellt werden! Das Einstellmaß gilt für Bemessungsmoment und Betrieb mit Bemessungsspannung. Abbildung 18: Einstellmaß m der Handlüftung... -
Seite 49: Demontage Und Entsorgung
DEMONTAGE UND ENTSORGUNG 10 Demontage und Entsorgung 10.1 Demontage Zur Demontage der Bremse => „9.2.1 Bremse demontieren“. 10.2 Entsorgung Entsorgen Sie die Komponenten der elektromagnetischen Bremse nach Werkstoffen getrennt gemäß den örtlich gültigen Umweltbestimmungen. Die entsprechenden Schlüsselnummern können sich mit der Art der Zerlegung (Metall, Kunststoff und Kabel) ändern. -
Seite 50: Zertifizierung
ZERTIFIZIERUNG 11 Zertifizierung 11.1 EU-Konformitätserklärung Dokument-Nr. / Monat.Jahr: ce_mt_rns-mt-h_de / 01.2019 Hersteller: KEB Automation KG Südstraße 38 32683 BARNTRUP Produktbezeichnung Federdruck - Bremsen COMBISTOP Permanentmagnet Bremsen COMBIPERM Elektromagnet Kupplung und Bremsen COMBINORM Kupplungs – Bremsen Kombinationen COMBIBOX in einem Gehäuse Größe... -
Seite 51: Abbildung 19: Eu-Konformitätserklärung
Zertifizierungsstelle des RWTÜV Steubenstrasse 53 D - 45138 Essen Nummer der Bescheinigung 041 004 500 Ausstelldatum: 20.10.94 Gültig durch Nachprüfung bis: 12.2021 KEB Automation KG, Südstr. 38, D-32683 Barntrup www.keb.de E-Mail: info@keb.de Tel.: +49 5263 401-0 Fax: -116 Seite: 2 von 2... -
Seite 52: Csa-Zertifikat
Project: Date Issued: 70199031 2018-10-05 Issued to: KEB Automation KG Suedstrasse 38 32683 Barntrup, GERMANY The products listed below are eligible to bear the CSA Mark shown with adjacent indicators 'C' and 'US' for Canada and US or with adjacent indicator 'US' for US only or without either indicator for Canada only. - Seite 53 ZERTIFIZIERUNG Certificate: 70199031 Master Contract: 172220 Project: 70199031 Date Issued: 2018-10-05 Notes: 1. The first two figures define the size of the product. The next two figures describe the product type, e.g. COMBISTOP. The following three figures describe the design and the last four figures describe the layout of the product type.
-
Seite 54: Abbildung 20: Csa-Zertifikat
ZERTIFIZIERUNG Supplement to Certificate of Compliance Certificate: 1267150 (LR49670) Master Contract: 172220 (049670_0_000) The products listed, including the latest revision described below, are eligible to be marked in accordance with the referenced Certificate. Product Certification History Project Date Description 70199031 2018-10-05 Update of report to cover correction of issued address and to update report in accordance with CSA-C22.2 No. -
Seite 55: Änderungshistorie
ÄNDERUNGSHISTORIE 12 Änderungshistorie Version Datum Beschreibung 2011-09 Erstausgabe 2020-03 Komplette redaktionelle Überarbeitung 2021-06 Anpassung der Luftspaltbeschreibung; generelle Überarbeitung... - Seite 56 NOTIZEN...
