ANSCHLUSS DES LEISTUNGSTEILS
4.2.1.3 HV-DC-Versorgung X3A
ACHTUNG
Teiledaten HV-DC-Versorgung X3A
Steckverbinderhersteller
Internetseite
Bezeichnung
Art.-Nr. Stiftwanne
Codierung Stiftwanne
Kontakt

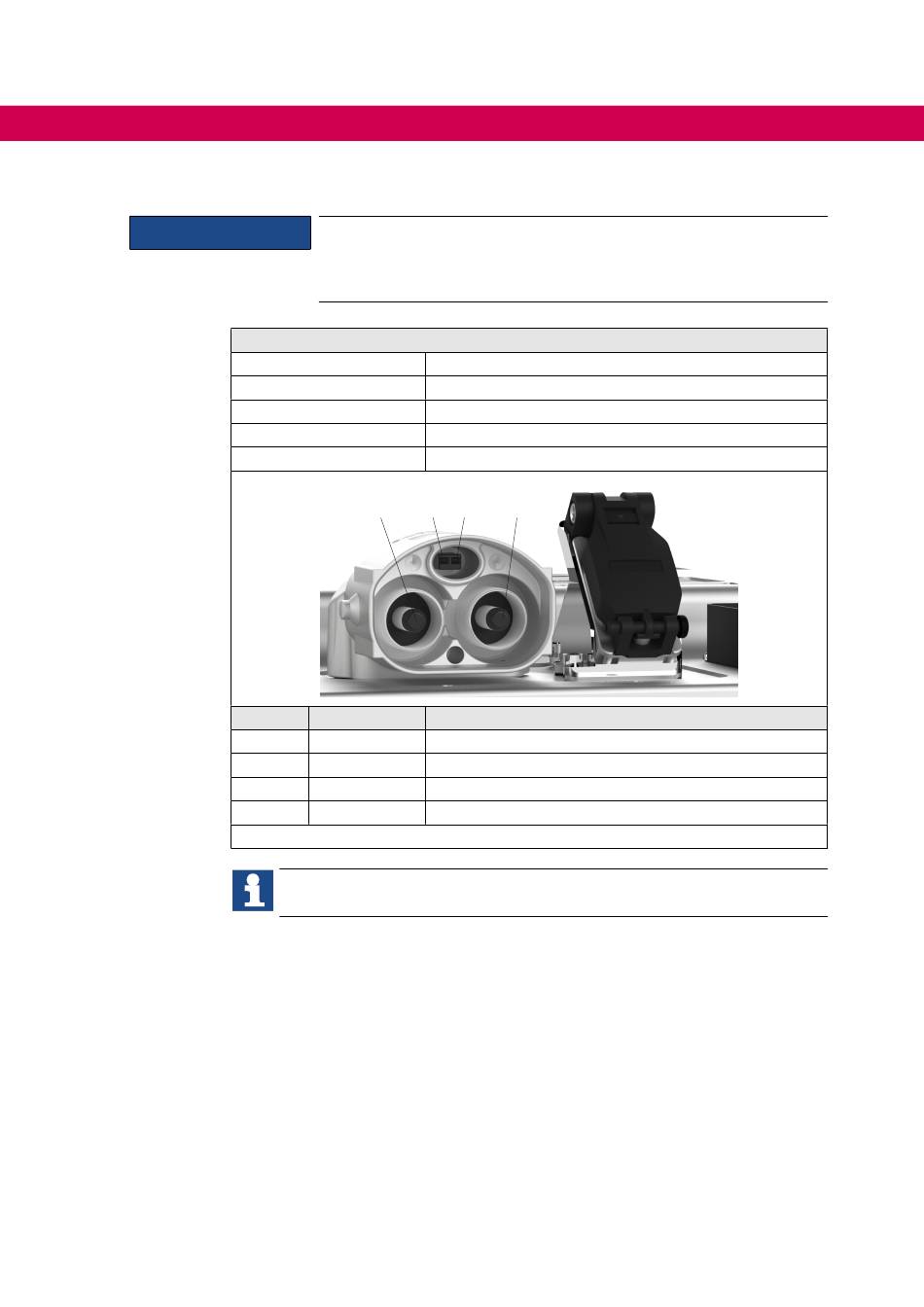

Abbildung 23: HV-DC-Versorgung X3A (Frontansicht am Gerät)
58
Kurzschluss durch Verpolung bei Konfektionierung der Kabel.
► Ansicht von Stecker oder Kupplung beachten.
► Ansicht von vorn oder hinten beachten.
Rosenberger
www.rosenberger.de
HVR 200; Kuppler mit HVIL
H2S204-02-000B1-A
A
2
3
Bezeichnung Beschreibung
1
HV-DC +
Hochvolt DC-Eingang +
2
HV-DC -
Hochvolt DC-Eingang -
3
HVIL_in
dient zum Öffnen des Interlock-Loop
4
HVIL_out
dient zum Öffnen des Interlock-Loop
Geeigneter Gegenstecker =>
4
1
„Kupplung für HV-DC-Versorgung".
