ANSCHLUSS DES LEISTUNGSTEILS
4.2.2.3 Wechselrichtermodul C - Buchse X1B (1-6)
Kontakt

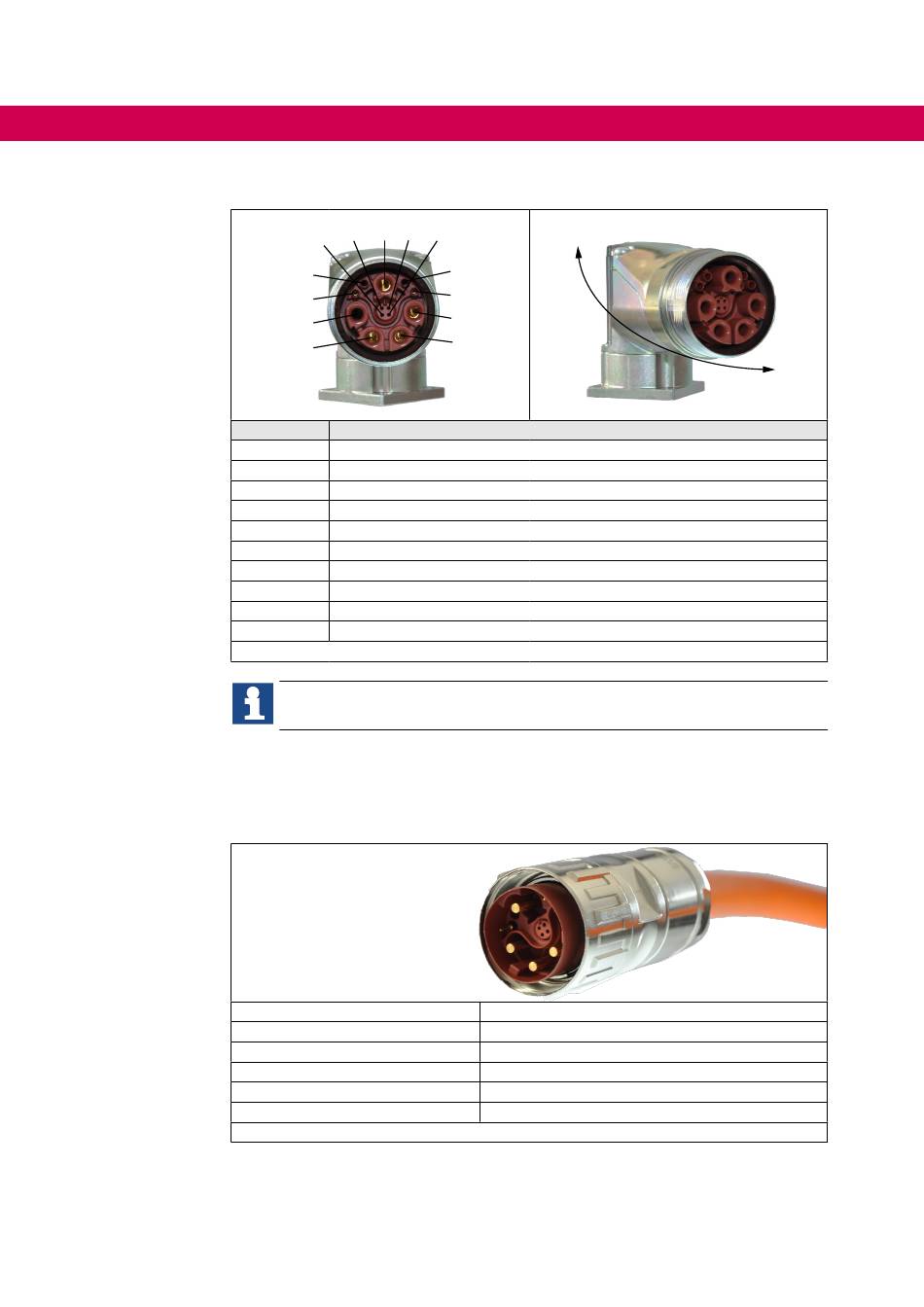

Abbildung 22: Anschluss Wechselrichtermodul C
4.2.2.4 Motorstecker für Wechselrichtermodul C
Die nachfolgend aufgeführte Steckverbindung ist nicht im Lieferumfang enthalten. Sie wird
durch den Fahrzeughersteller konfektioniert oder direkt beim angegebenem Hersteller bestellt.
Hersteller
Internet
Bezeichnung
Polzahl
Schutzklasse (verriegelt)
Artikelnummer
Abbildung 23: Kupplung für Wechselrichtermodul C
1)
2)
54
5
6
PE
7
3
4
A
B
Beschreibung
1
TA1 Temperaturüberwachung +
2
Nicht belegt
3
Nicht belegt
4
TA2 Temperaturüberwachung -
2, 3, 5-8
Nicht belegt
A
Nicht belegt
B
Motoranschluss Phase U
C
Motoranschluss Phase V
D
Motoranschluss Phase W
PE
Schutzleiteranschluss
Ein unverriegelter Steckverbinder ist durch eine Schutzkappe mit IP67 zu ver-
schließen. Artikelnr. Schutzkappe: Phoenix Contact SB-Z0002.
1) 2)
Im demontieren Zustand ist die Schnittstelle nicht wasserdicht.
Wasser kann über Kapillarwirkung des Kabels ins Gerät transportiert werden. Die Gegenseite (Mo-
torklemmenkasten, Motorwicklungen) sollte gemäß dort notwendigem IP-Schutzgrad ausgeführt sein.
Buchse X1B (1-6) 310° horizontal drehbar
8
2
1
D
C
Phoenix Contact
https://www.phoenixcontact.com
Kabelsteckverbinder M40x1,5-Hybrid
2+3+PE
IP67, IP6k9k
SBK-0482/05,00
310°
