ANSCHLUSS DES LEISTUNGSTEILS
4.2.2.1 Wechselrichtermodul A und B - Buchse X1B(1-6)

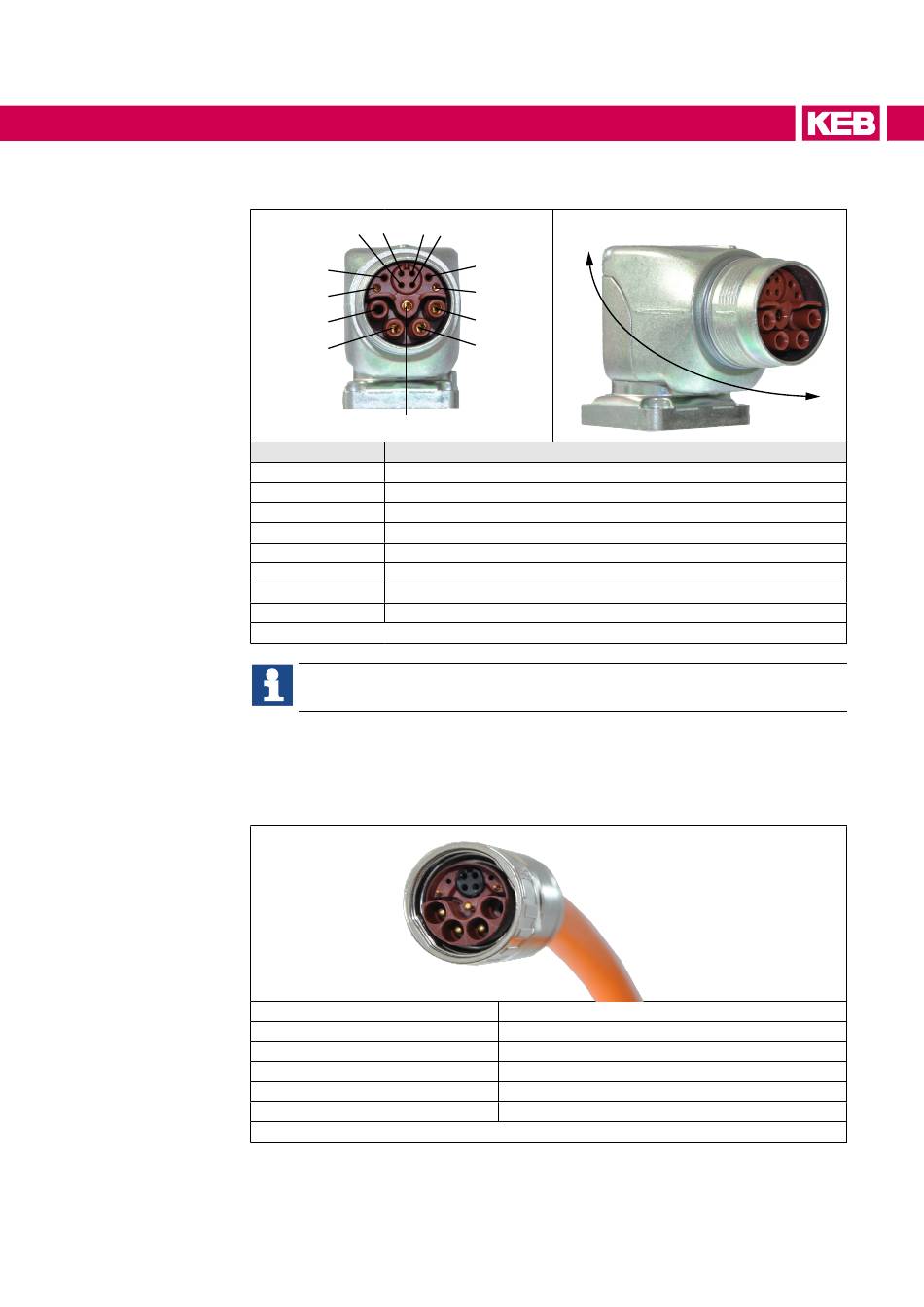

Abbildung 20: Buchse Wechselrichtermodul A und B (Frontansicht Buchse)
4.2.2.2 Motorstecker für Wechselrichtermodul A und B
Die nachfolgend aufgeführte Steckverbindung ist nicht im Lieferumfang enthalten. Sie wird
durch den Fahrzeughersteller konfektioniert oder direkt beim angegebenem Hersteller bestellt.
Hersteller
Internet
Bezeichnung
Polzahl
Schutzklasse (verriegelt)
Artikelnummer
Abbildung 21: Kupplung für Wechselrichtermodul A und B
1)
2)
7 6
5 8
3
4
A
B
PE
Kontakt
Beschreibung
A
Nicht belegt
B
Motoranschluss Phase U
C
Motoranschluss Phase V
D
Motoranschluss Phase W
PE
Schutzleiteranschluss
1
TA1 Temperaturüberwachung +
4
TA2 Temperaturüberwachung -
2, 3, 5-8
Nicht belegt
Ein unverriegelter Steckverbinder ist durch eine Schutzkappe mit IP67 zu ver-
schließen. Artikelnr. Schutzkappe: Phoenix Contact SH-Z2302.
1) 2)
Im demontieren Zustand ist die Schnittstelle nicht wasserdicht.
Wasser kann über Kapillarwirkung des Kabels ins Gerät transportiert werden. Die Gegenseite (Mo-
torklemmenkasten, Motorwicklungen) sollte gemäß dort notwendigem IP-Schutzgrad ausgeführt sein.
Buchse X1B(1-6) 310° horizontal drehbar
2
1
D
C
Phoenix Contact
https://www.phoenixcontact.com
Kabelsteckverbinder Hybrid M23x1,5
2+3+PE
IP67, IP6k9k
SHK-0478/05,00
310°
