6
Kondenswasseranschluss
6.1
Ableitung des Kondenswassers
An den Anschlussstutzen der Innengeräte 71–180 (R1" Außengewinde) können mit einem baus-
eitig zu stellenden Übergangsstück handelsübliche PVC-Schläuche oder Rohrleitungen mit einem
Innenmaß von Ø32 mm (Außen-Ø 37–39 mm) angeschlossen werden.
Der Anschluss muss fest mit der Abwasserleitung verbunden werden. Der Fachhandel hält ent-
sprechendes Material bereit.
Der Anschluss muss mit geeignetem Material wärmegedämmt werden. Der Anschluss ist dicht zu
gestalten, um Eindringen von Luft und Kondenswasserbildung und -austritt sowie Verschmutzen
der Kondensatwanne und Abwasserleitungen zu verhindern.
Die Abwasserleitungen sind nach geltenden Regeln und Normen zu verlegen.
Das Innengerät verfügt über keine integrierte Kondensatpumpe. Verlegen Sie die Abwasserlei-
tungen mit Abwärtsgefälle (mind. 1/100), um sicherzustellen, dass anfallendes Kondenswasser
vollständig aus dem Innengerät abgeführt werden kann.
Horizontal verlegte Abwasserleitungen sind etwa alle 0,8 bis 1,0 m durch Halterungen (z. B. Schel-
len) zu befestigen, um zu verhindern, dass die Abwasserleitungen durchhängen (siehe Abb. 6-1
Verwenden Sie nach Möglichkeit wenige Bögen in der Anschlussleitung, nur gemäßigte Richtungs-
wechsel, keine 90°-Bögen, keine S-Bögen (siehe Abb. 6-1

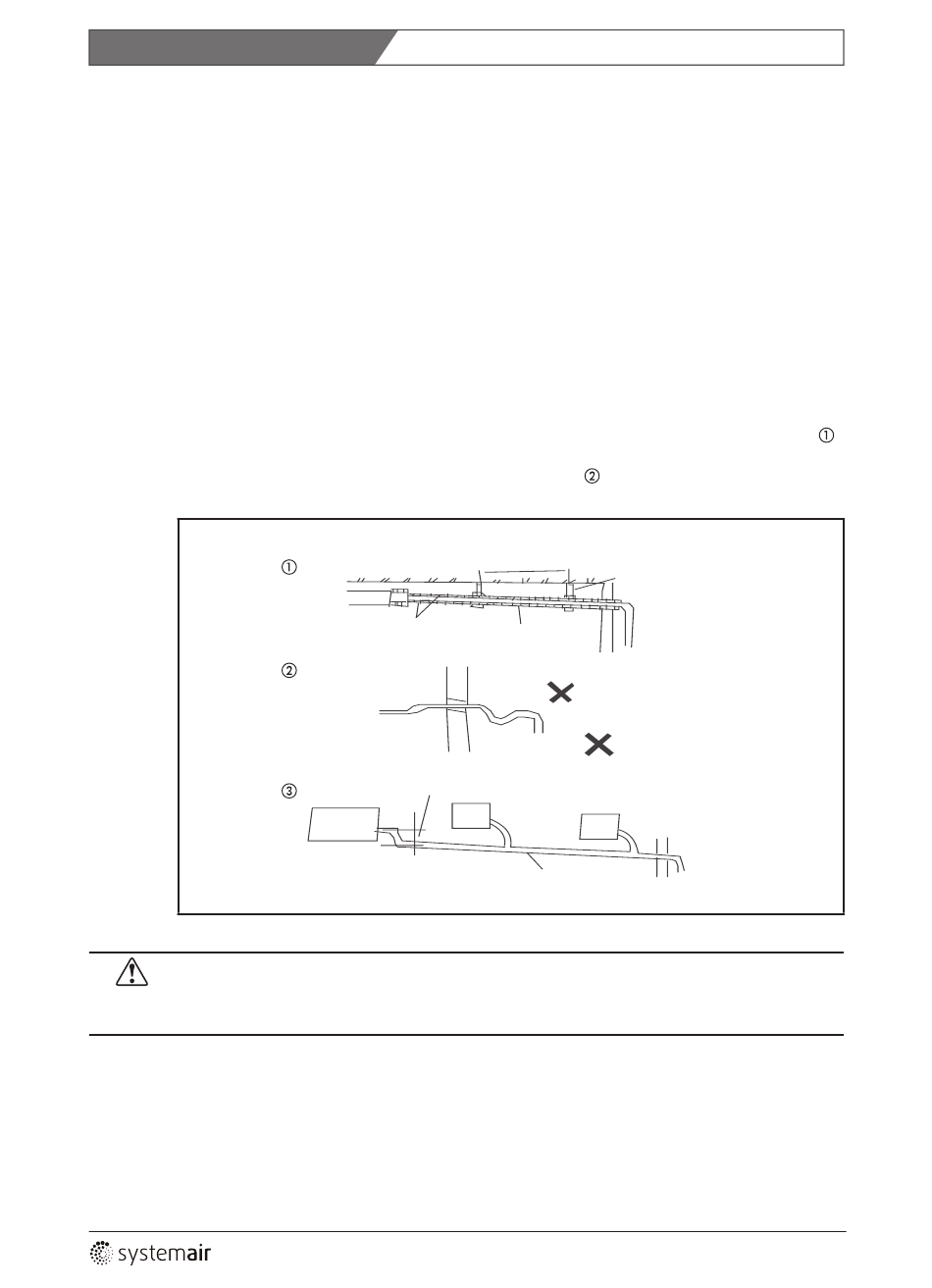

Abbildung 6-1
Vorsicht!
Alle Verbindungen der Abwasserleitungen müssen wasserdicht ausgeführt sein.
Nichtbeachten kann zu Fehlfunktion, Wasseraustritt und Folgeschäden führen.
6.2
Test der Kondenswasserableitung
Stellen Sie vor dem Test sicher, dass das Kondenswasser störungsfrei abfließen kann und alle Ver-
bindungen der Abwasserleitung wasserdicht sind.
In einem Neubau sollte der Test der Kondenswasserableitung vor dem Fertigstellen der Zimmer-
decken durchgeführt werden.
0,8–1,0 m
Wärmedämmung
Gefälle:
mind. 1/100
Mind. 100 mm Fallhöhe
Mind. DN30
Kondenswasseranschluss
)..
keine unnötigen Bögen
keine S-Bögen
).
Fig_6-1
21
