6
Kondenswasseranschluss
6.1
Ableitung des Kondenswassers
An den Anschlussstutzen der Kondensatpumpe können handelsübliche PVC-Schläuche oder
Rohrleitungen mit einem Innenmaß von Ø32 mm (Außen-Ø 37–39 mm) angeschlossen werden.
Verbinden Sie den Anschlussstutzen der Kondensatpumpe mit dem mitgelieferten Anschluss-
schlauch und befestigen Sie ihn mit der Schlauchklemme. Wärmedämmmaterial für diese Verbin-
dung liegt bei und muss angebracht und mit den Kabelbindern befestigt werden.
Vorsicht!
Um sicher zu gehen, dass der Anschlussstutzen der Kondenswasserpumpe nicht abreißt, wenden Sie keine
übermäßige Kraft an
Alle Verbindungen der Abwasserleitungen müssen wasserdicht ausgeführt sein.
Nichtbeachten kann zu Fehlfunktion, Wasseraustritt und Folgeschäden führen.
Der Anschlussschlauch muss fest mit der Abwasserleitung verbunden werden. Der Fachhandel
hält entsprechendes Material bereit.
Der Anschlussschlauch muss mit geeignetem Material wärmegedämmt werden. Der Anschluss ist
dicht zu gestalten, um Eindringen von Luft und Kondenswasserbildung und -austritt sowie Ver-
schmutzen der Kondensatwanne, -pumpe und Abwasserleitungen zu verhindern.
Die Abwasserleitungen sind nach geltenden Regeln und Normen zu verlegen.

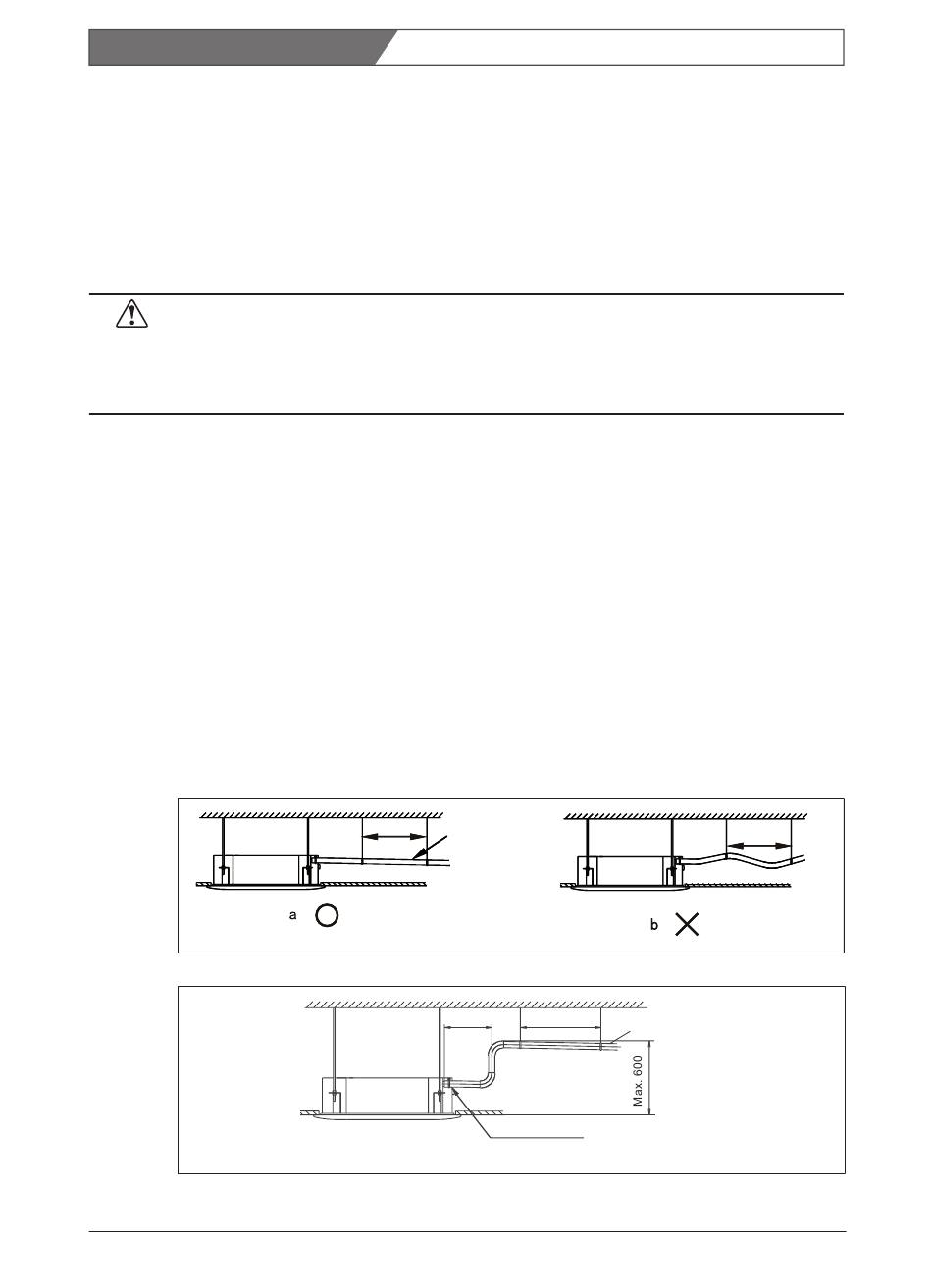

Verlegen Sie die Abwasserleitungen mit Abwärtsgefälle (mind. 1/100), um zu verhindern, dass bei
ausgeschalteten Innengeräten Kondenswasser aus den Abwasserleitungen zurück in die Innen-
geräte fließen kann (siehe Abb. 6-1 links).
Horizontal verlegte Abwasserleitungen sind etwa alle 0,8 bis 1,0 m durch Halterungen (z. B. Schellen)
zu befestigen, um zu verhindern, dass die Abwasserleitungen durchhängen (siehe Abb. 6-1 rechts).
Liegt die Abwasserleitung höher als der Anschlussstutzen am Innengerät, so ist die Anschlusslei-
tung senkrecht nach oben über die Abwasserleitung zu führen (50–100 mm) und von oben in die
Abwasserleitung einzuführen. Die Steigleitung sollte 1000 mm (ab Oberkante Kondensatwanne)
nicht überschreiten, da sonst beim Abschalten der Kondensatpumpe zu viel Kondenswasser in das
Innengerät zurückfließen kann und die Wanne überlaufen könnte (siehe Abb. 6-2).
Verwenden Sie nach Möglichkeit wenige Bögen in der Anschlussleitung, nur gemäßigte Richtungs-
wechsel, keine 90°-Bögen.
Abbildung 6-1
Abbildung 6-2
Installationsanleitung 4-Wege-Deckenkassette SYSVRF2 MINI
0,8–1,0 m
Gefälle:
mind. 1/100
Max. 200
800–1000
Schlauchklemme
(mitgeliefert)
Kondenswasseranschluss
> 1,0 m
Fig_049, Fig_050
Gefälle: mind. 1/100
Fig_8-2
23
