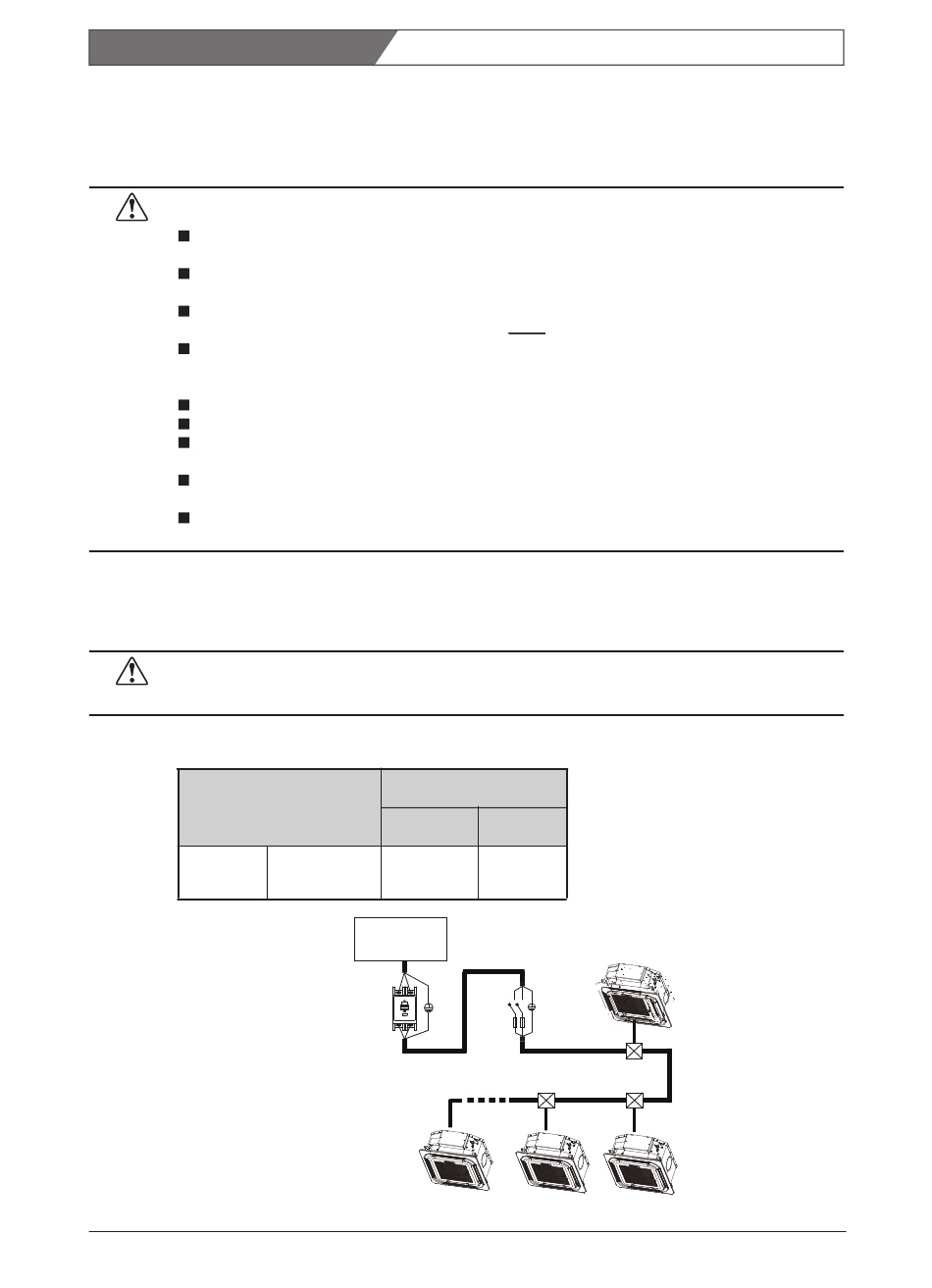

7
Elektrotechnischer Anschluss
7.1
Sicherheitshinweise
Vorsicht!
Der elektrische Anschluss der Klimageräte darf nur durch eine Fachkraft mit anerkannter Ausbildung für
Elektrotechnik erfolgen.
Die Auslegung der Elektroleitungen muss den jeweiligen örtlichen und nationalen gesetzlichen Vor-
schriften entsprechen.
In der Zuleitung muss ein allstromsensitiver FI-Schutzschalter mit mindestens 3 mm Kontaktabstand vor-
gesehen werden.
Als Leitungsmaterial für die Spannungsversorgung und die Steuerleitungen zwischen Innen- und Außenge-
räten muss eine polychloropren-beschichtete, flexible Leitung (entsprechend 60245 IEC 57) verwendet
werden.
Die Innengeräte müssen getrennt von den Außengeräten angeschlossen und separat abgesichert werden.
Innen- und Außengeräte müssen geerdet werden.
Versorgungsspannung führende und Steuerleitungen sind getrennt mit ausreichend Abstand (mindes-
tens 5 mm) zueinander zu verlegen, um Störeinflüsse zu vermeiden.
Die mitgelieferte Anschlussleitung hat eine Länge von 10 m. Sollte anstelle der mitgelieferte Anschlussleitung
eine andere Leitung Verwendung finden, muss diese den Spezifikationen der Originalleitung entsprechen.
Ist die Verdrahtung vollständig erfolgt, können Sie die Versorgungsspannung einschalten. Stellen Sie
sicher, dass die Verdrahtung fehlerfrei ist.
7.2
Ausführung der Spannungsversorgungsleitungen und Absicherungen
Technische Daten der Anschlussleitungen an die Spannungsversorgung
Vorsicht!
Falsch dimensionierte Elektroleitungen können zu Wärmeentwicklung und Kurzschluss führen.
Tabelle 7-1
Modell
2,2–4,5 kW
Installationsanleitung 4-Wege-Deckenkassette SYSVRF2 MINI
Steuerleitungen
Innen - Fernbedienung
Signalleitungen
Einphasig,
3×0,75 mm ²
220–240 V, 50 Hz
mit Schirm
220-240V~50Hz
Spannungsversorg.
L1
L2
Fehlstrom-
schutzschalter
All-pole disconnection
device with leakage
protector
Inneneinheit
Elektrotechnischer Anschluss
Steuerleitung
innen / Fernb.
2x0,79 mm²
mit Schirm
Schalter (Leitungsunter-
brechung und Überspannungs-
Inneneinheit
schutz)
L1 L2
Fuse
Einzeldose
Einzeldose
Einzeldose
Inneneinheit
Inneneinheit
Fig.9-2
25
