Strömungsmesser FC01-CC
2.3.2.3 Elektrischer Anschluss - Pulsausgang (Ausbaustufe FC01-CC-U1T4)
Der mengengewichtete Puls kann im Menüpunkt „DISPLAY SELECT" ausgewählt werden. Zum
Betreiben eines Zählers oder einer übergeordneten Steuerung steht am Stecker XAH /BUSY E/-
und /BUSY C/+ (Klemmen 3 und 4) ein Rechteckpuls-Signal zur Verfügung (siehe
Bild 25 - Anschlussplan FC01-CC-Transistorausgänge).
Der Signalground wird an Klemme 3 (BUSY E/-) und die treibende Last an Klemme 4 (BUSY C/+)
angeschlossen.
Die Impulsdauer beträgt konstant 50 ms ( ±1%).
2
Der Querschnitt der Anschlussleitungen ist 1,5 mm
zu wählen.
Die Schirmleitungen können am Stecker XAS Pin 3 angeschlossen werden.

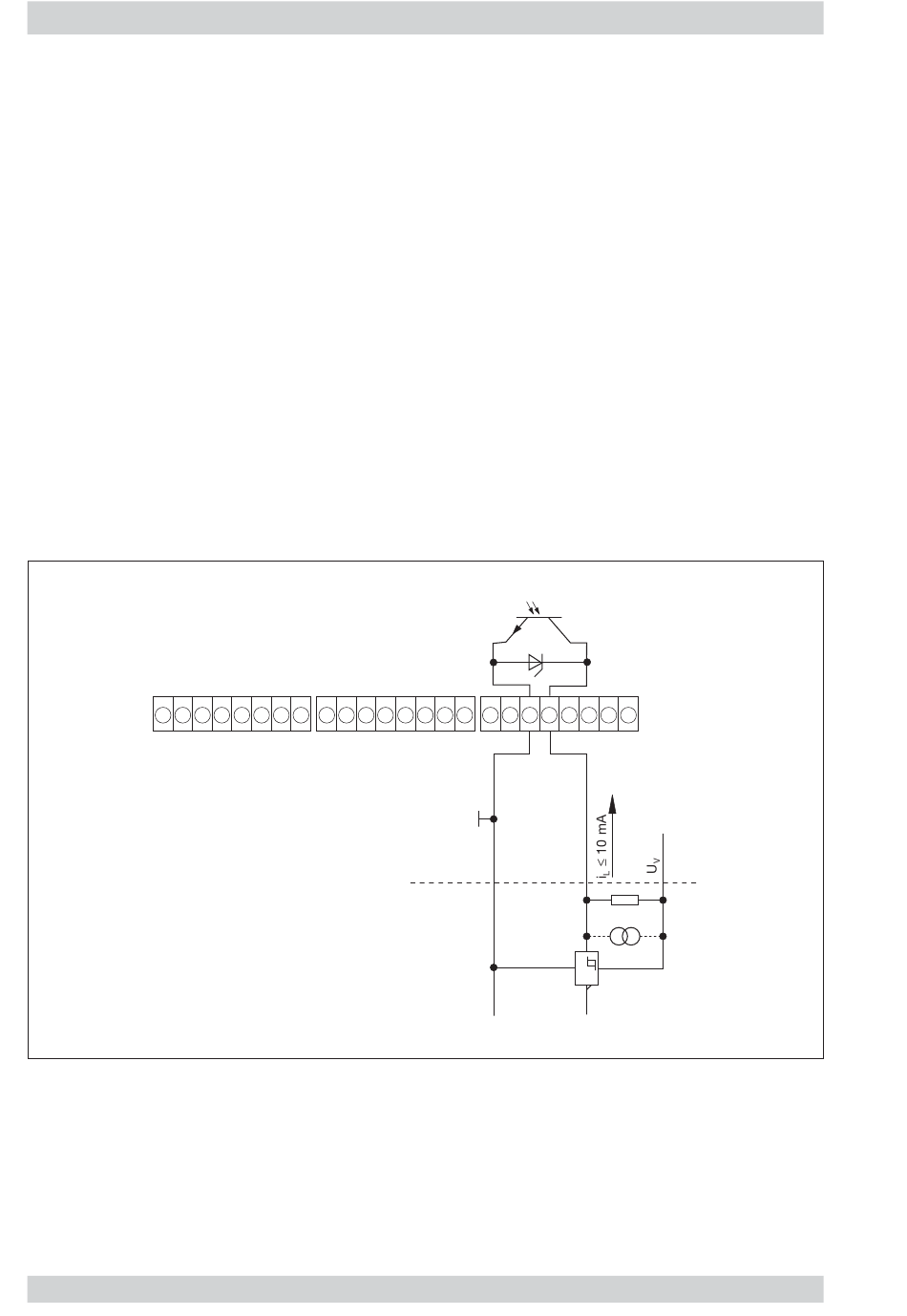

Elektronische Signalverarbeitung (Bild 26)
Wird der FC01-CC-Pulsausgang an einen elektronischen Zähler, Rechner oder eine SPS ange-
schlossen, sollte der Laststrom 10 mA nicht überschreiten, um den Low Pegel von 0,8 V sicher-
zustellen.
Schaltungsbeispiel 1
XAS
XAO
XAH
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
CD
Bild 26
Seite 34
