2 .2 .2 .3 Elektrischer Anschluss - Pulsausgang (Ausbaustufe FC01-CA-U1T4)
Der mengengewichtete Puls kann im Menüpunkt „DISPLAY SELECT" ausgewählt werden.
Zum Betreiben eines Zählers oder einer übergeordneten Steuerung steht am Stecker XAH /
BUSY E/- und /BUSY C/+ (Klemmen 3 und 4) ein Rechteckpuls-Signal zur Verfügung (siehe
Bild 20 - Anschlussplan FC01-CA- Transistorausgänge).
Der Signalground wird an Klemme 3 (BUSY E/-) und die treibende Last an Klemme 4 (BUSY C/+)
angeschlossen.
Die Impulsdauer beträgt konstant 50 ms (±1%).
Der Querschnitt der Anschlussleitungen ist ≤ 1,5 mm
Die Schirmleitungen können am Stecker XAS Pin 3 angeschlossen werden.

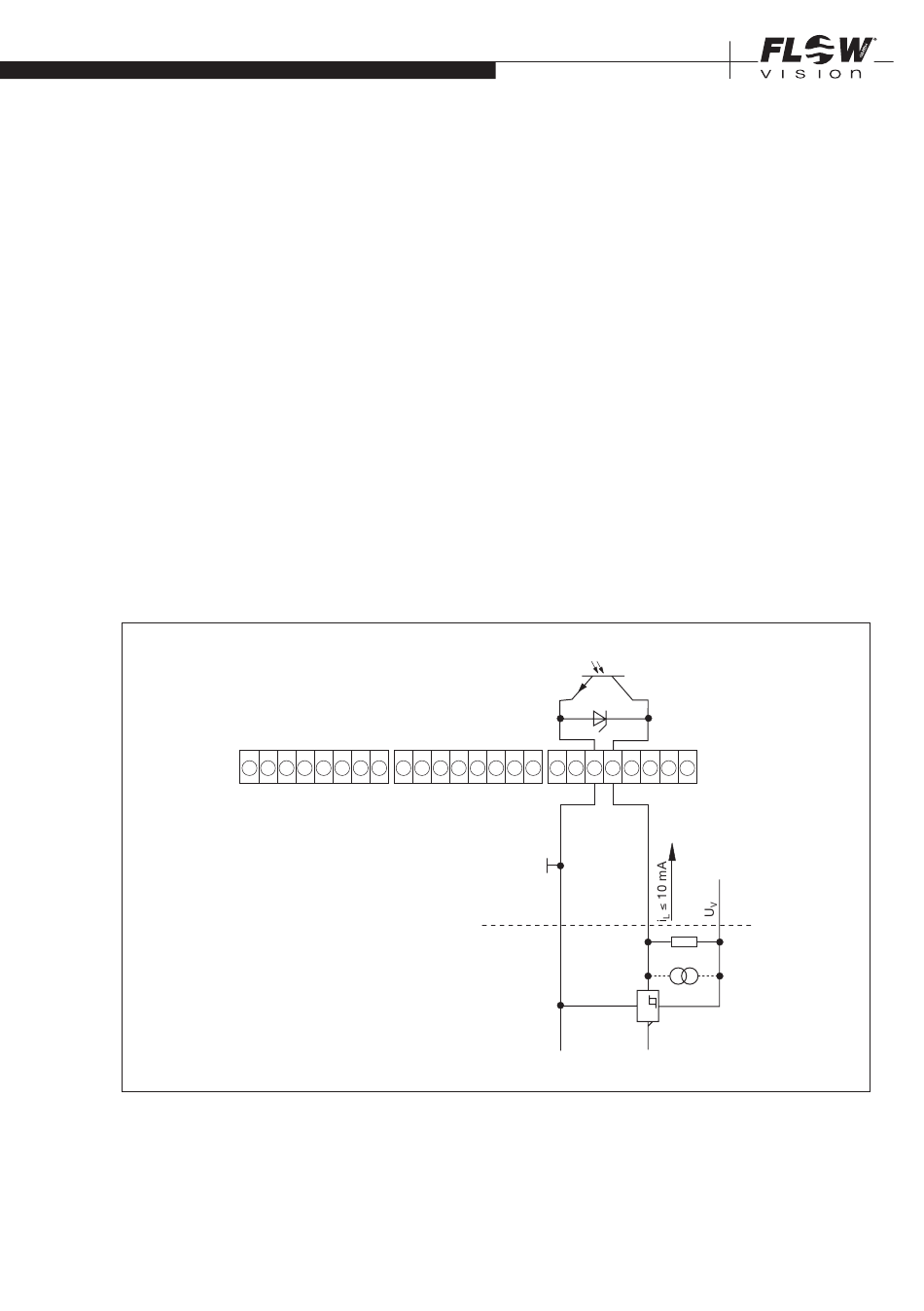

Elektronische Signalverarbeitung (Bild 21)
Wird der FC01-CA-Pulsausgang an einen elektronischen Zähler, Rechner oder eine SPS angeschlossen,
sollte der Laststrom 10 mA nicht überschreiten, um den Low Pegel von 0,8 V sicherzustellen.
Schaltungsbeispiel 1
XAS
1
2
3
FC01- CA | Strömungsmesser
INSTALLATION
XAO
4
5
6
7
8
1
2
3
4
5
2
zu wählen.
XAH
6
7
8
1
2
3
4
5
6
7
8
